Mitsubishi Outlander XL. ПРОВЕРКА И ЗАМЕНА ДАТЧИКОВ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

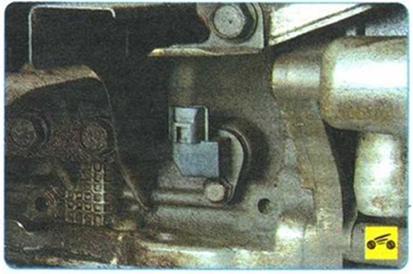

Датчик положения коленчатого вала двига­теля установлен напротив задающего диска, расположенного на коленчатом валу.

При возникновении неисправности в цепи датчика положения коленчатого вала двига­тель перестает работать, ЭБУ заносит в па­мять код неисправности и включает сигнализатор в комбинации приборов. В этом случае проверьте исправность датчика.

Вам потребуются: торцовая головка «на 10», тестер.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.   Снимите защиту картера двигателя (см. «Снятие и установка брызговика и защиты картера двигателя», с. 79).

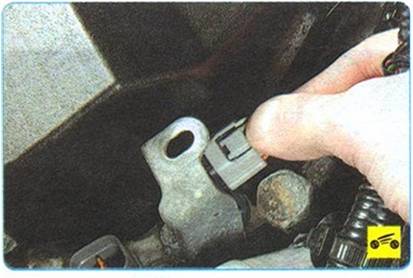

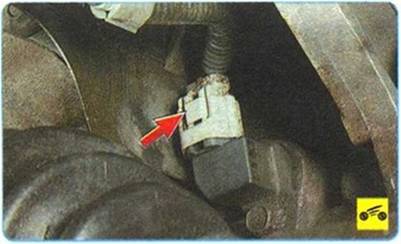

3.   Нажмите на фиксатор и разъедините ко­лодку жгута проводов датчика положения ко­ленчатого вала.

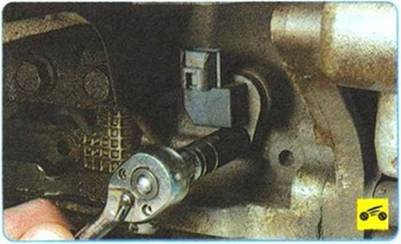

4. Выверните болт крепления датчика.

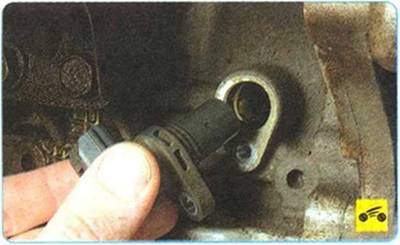

5.   ...и снимите датчик.

6.   Измерьте тестером сопротивление меж­ду выводами датчика. Сопротивление между любой парой выводов не должно равняться нулю (замыкание обмотки) или бесконечности (обрыв обмотки). Если сопротивление не со­ответствует указанным требованиям, замени­те датчик.

ПРИМЕЧАНИЕ

Между датчиком положения коленчатого ва­ла и головкой блока цилиндров установлено резиновое уплотнительное кольцо. Не поте­ряйте кольцо при снятии датчика, при появ­лении на нем трещин и признаков старения замените.

7.   Установите датчик положения коленчато­го вала двигателя в порядке, обратном снятию.

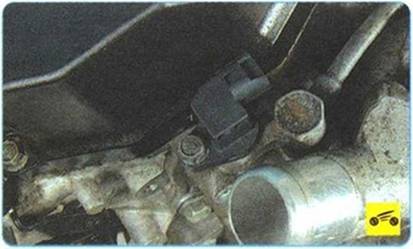

Датчик положения распределительно­го вала установлен на правой головке блока цилиндров, напротив ротора синхронизации распределительного вала. При неисправнос­ти в цепи датчика ЭБУ заносит в память код неисправности и использует обходную про­грамму управления.

Вам потребуются: торцовая головка «на 10», тестер.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.   Снимите декоративный кожух двигателя (см «Снятие и установка декоративного кожу­ха двигателя», с. 77).




3. Сожмите фиксатор...

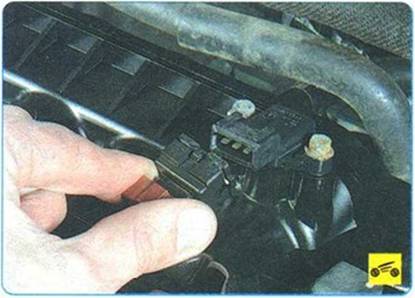

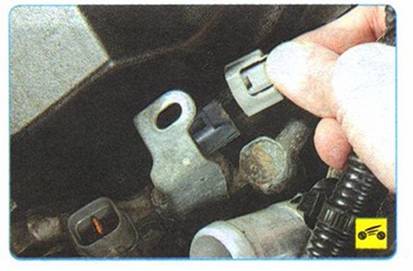

4.    ...и отсоедините колодку жгута проводов от выводов датчика положения распредели­тельного вала.

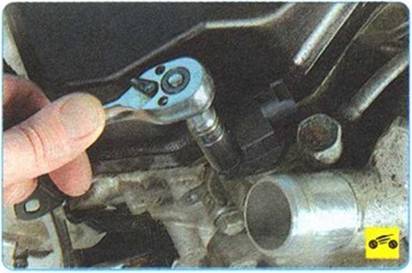

5. Выверните болт крепления.

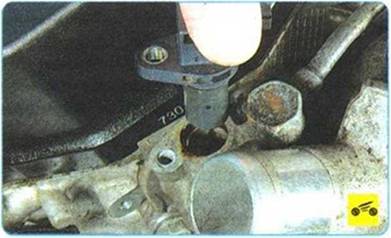

6.   ...и снимите датчик.

7.   Измерьте тестером сопротивление меж­ду выводами датчика. Сопротивление между любой парой выводов не должно равняться нулю (замыкание обмотки) или бесконечности (обрыв обмотки). Если сопротивление не со­ответствует указанным требованиям, замени­те датчик.

ПРИМЕЧАНИЕ

Между датчиком положения распредели­тельного вала и головкой блока цилиндров установлено резиновое уплотнительное кольцо. Не потеряйте кольцо при снятии дат­чика, при появлении на нем трещин и призна­ков старения замените.

8.   Установите датчик положения распреде­лительного вала в порядке, обратном снятию.

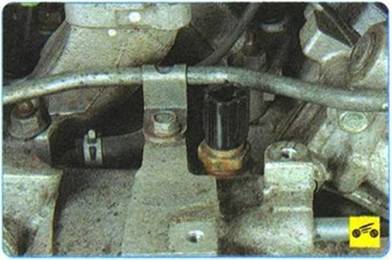

Датчик температуры охлаждающей жидкости ввернут в резьбовое отверстие в корпусе распределителя охлаждающей жид­кости системы охлаждения двигателя. В слу­чае отказа датчика блок управления двигате­лем заносит в память код неисправности и использует обходную программу управле­ния двигателем (рассчитывает приблизитель­ное значение температуры охлаждающей жидкости по времени работы двигателя и аб­солютному давлению воздуха во впускном коллекторе).

При проверке работы датчика проверяют сопротивление на выводах датчика при раз­личных температурных режимах.

Вам потребуются: ключ «на 19», тестер, термометр.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.    Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидко­сти», с. 119).

ПОЛЕЗНЫЙ СОВЕТ

При замене датчика охлаждающую жидкость можно не сливать: после снятия датчика за­глушите отверстие пальцем или проб­кой - потеря охлаждающей жидкости будет минимальной.




3.   Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожу­ха двигателя», с. 77).

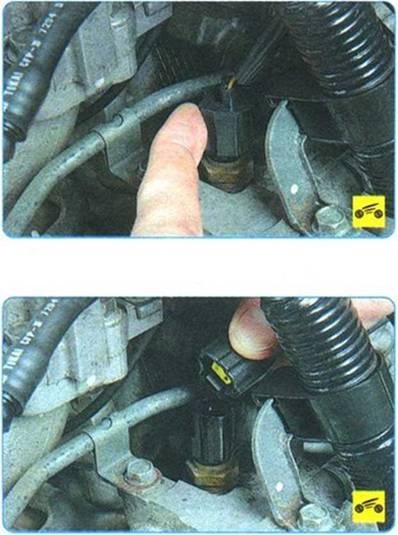

4. Сожмите фиксатор...






5.  ...и отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.

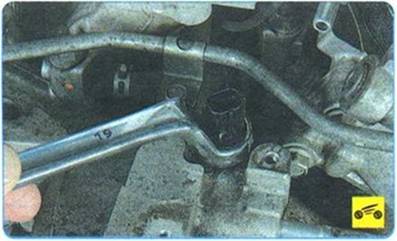

6.  Ослабьте ключом затяжку датчика темпе­ратуры охлаждающей жидкости...

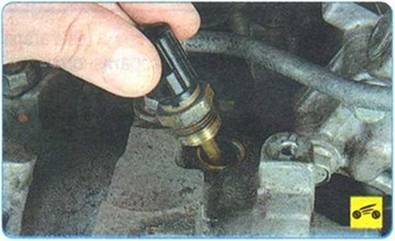

7.   ...после чего рукой выверните датчик из резьбового отверстия.

ПРИМЕЧАНИЕ

Датчик температуры уплотнен в отверстии медным кольцом. При установке датчика за­мените кольцо новым.

8.   Подсоедините тестер к выводам датчика и измерьте сопротивление, а термометром измерьте текущую температуру. При +20 °С сопротивление исправного датчика должно быть около 2,1 2,7 кОм.

9.   Опустите датчик в горячую воду и проверь­те его сопротивление, контролируя температу­ру воды термометром. Номинальное сопротив-

ление исправного датчика при +80 °С должно быть около 0.26-0,36 кОм. При отклонении со­противления от нормы замените датчик.

10. Установите датчик температуры охлажда­ющей жидкости в порядке, обратном снятию.

11. Залейте охлаждающую жидкость (см «Замена охлаждающей жидкости», с. 119).

Датчик массового расхода воздуха ус­тановлен в отводящем патрубке воздушного фильтра. При неисправности датчика ЭБУ за­носит в память код неисправности и исполь­зует обходную программу управления двига­телем (рассчитывает приблизительный рас­ход воздуха в зависимости от частоты вращения коленчатого вала и положения дроссельной заслонки).

Вам потребуется ключ TORX Т20.

1.      Отсоедините провод от клеммы «минус» аккумуляторной батареи.

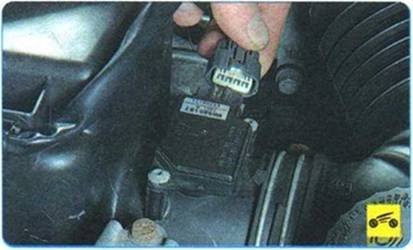

2.   Сожмите фиксатор и отсоедините отдат­чика массового расхода воздуха колодку жгу­та проводов.

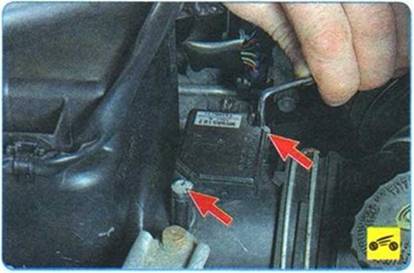

3. Выверните два винта крепления...










4.   ...и извлеките датчик массового расхода воздуха.

5.   Установите новый датчик в последова­тельности, обратной снятию.

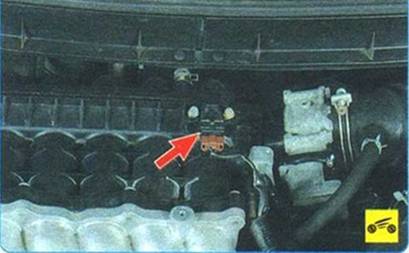

Датчик абсолютного давления воздуха

установлен на впускном коллекторе.

Вам потребуются: отвертка с плоским лезвием, ключ «на 8».

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.   Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожу­ха двигателя», с. 77).

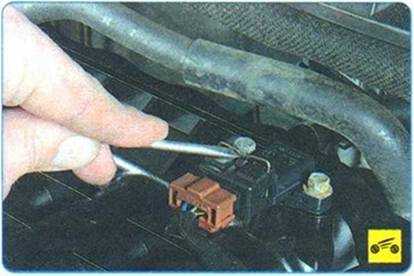

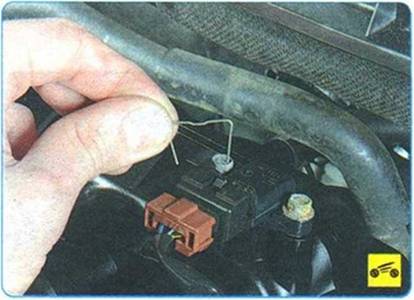

3.    Отверткой подденьте фиксирующую скобу...

4. ...и снимите ее.

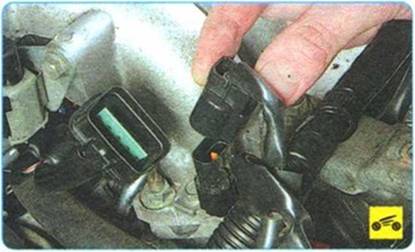

5.   Отсоедините колодку жгута проводов от разъема датчика.

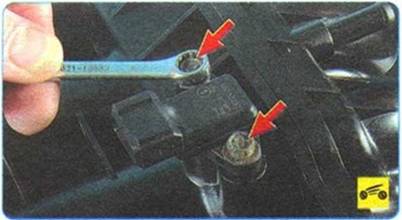

6.  Выверните два болта крепления датчика к впускному коллектору...

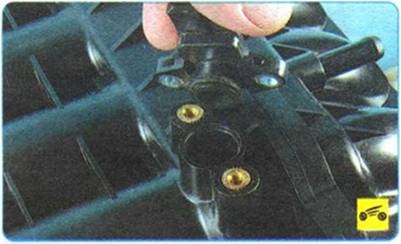

7. ...и снимите датчик.

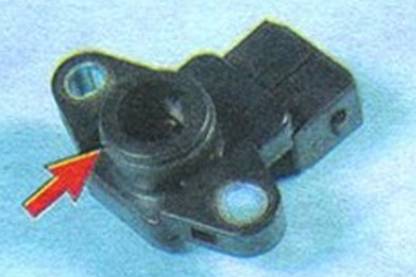

Датчик абсолютного давления воздуха во впускном коллекторе уплотнен резиновым кольцом. Не потеряйте его при снятии датчи­ка. Если кольцо сильно обжато, затвердело или надорвано, замените его.

8.   Установите датчик в порядке, обратном снятию.

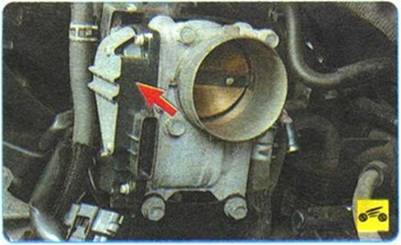

Датчик положения дроссельной за­слонки встроен в крышку дроссельного узла, поэтому при выходе датчика из строя замени­те дроссельный узел в сборе (см. «Снятие и установка дроссельного узла», с. 142).






Управляющие датчики концентрации кислорода установлены в резьбовых отвер­стиях на входе в правый и левый основные нейтрализаторы отработавших газов. Если хотя бы один из управляющих датчиков неис­правеноксичность отработавших газов мо­жет резко повыситься, а расход топли­ва - увеличиться.

Вам потребуются: ключ «на 22», от­вертка с плоским лезвием.

ПРИМЕЧАНИЕ

Выполнение работы показано на примере правого управляющего датчика концентра­ции кислорода. Левый управляющий датчик концентрации кислорода снимают и устанав­ливают аналогично.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.    Снимите декоративный кожух двигателя

(см. «Снятие и установка декоративного кожу­ха двигателя», с. 77).

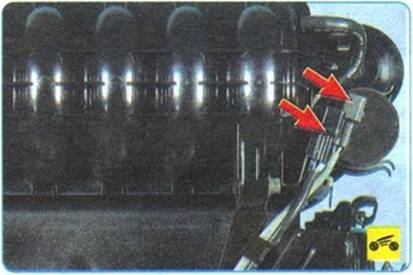

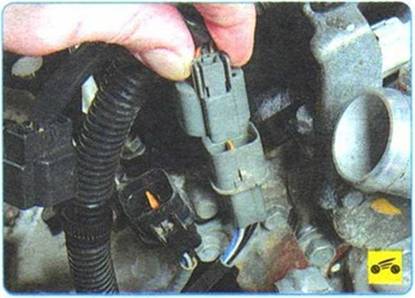

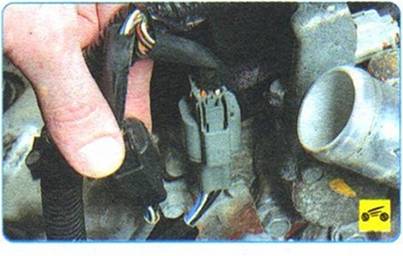

3.   Сожмите фиксатор и разъедините колод­ку жгута проводов управляющего датчика кон­центрации кислорода.






4.   Снимите с впускного коллектора колодки проводов датчиков концентрации кислорода.









5.    Извлеките жгут проводов датчика из держателей на термоэкране выпускного коллектора.

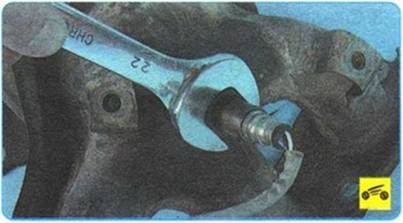

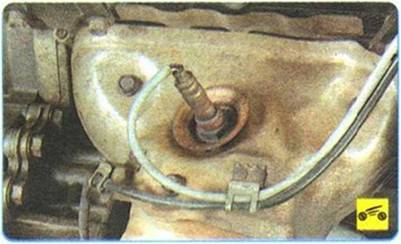

6.    Выверните управляющий датчик концен­трации кислорода.

7.    Установите новый управляющий датчик концентрации кислорода в порядке, обрат­ном снятию.

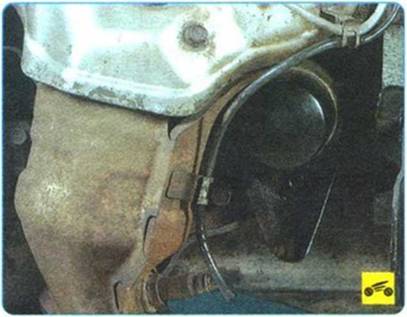

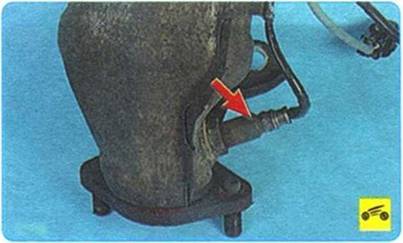

Диагностические датчики концентра­ции кислорода установлены в резьбовых от­верстиях на выходе из правого и левогс ос­новных нейтрализаторов отработавших газов. Если хотя бы один из диагностических датчи­ков неисправен, токсичность отработавших газов может резко повыситься, а расход топ­лива - увеличиться.

Вам потребуется ключ «на 22».

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

ПРИМЕЧАНИЕ

Выполнение работы показано на примере правого диагностического датчика концент­рации кислорода. Левый диагностический датчик концентрации кислорода снимают и устанавливают аналогично.

2.    Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожу­ха двигателя», с. 77).




3. Нажав на пластмассовый фиксатор..



4. ...отсоедините колодку жгута проводов от датчика.

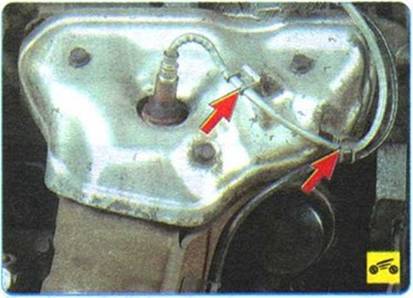

5.    Извлеките жгут проводов датчика из держателей на термоэкране выпускного коллектора.

6.    Снимите защиту картера двигателя (см. «Снятие и установка брызговика и защиты картера двигателя», с. 79).

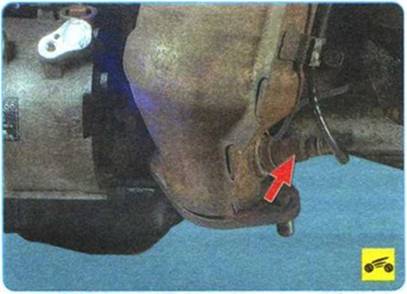

7.   Выверните диагностический датчик кон­центрации кислорода и снимите его.

8.   Установите новый датчик концентрации кислорода в порядке, обратном снятию.

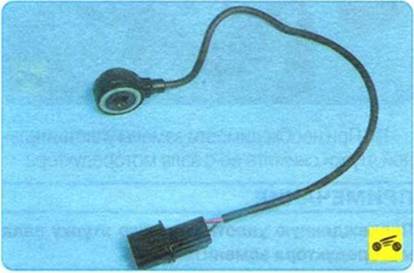

Датчики детонации прикреплены к верх­ней части блока цилиндров в зоне между ря­дами цилиндров. При отказе датчиков блок управления двигателем заносит в память код неисправности и использует обходную про­грамму управления двигателем (с уменьшен­ным углом опережения зажигания для исклю­чения детонации).

Вам потребуется комплект инструмен­тов, необходимых для снятия впускного коллектора (см. «Замена прокладок впу­скного коллектора», с. 92).

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.    Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожу­ха двигателя», с. 77).






3.   Отсоедините колодки жгутов проводов от датчиков детонации.

4.   Снимите верхнюю и нижнюю части впуск­ного коллектора (см. «Замена прокладок впу­скного коллектора», с. 92).

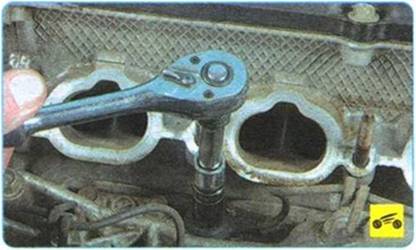

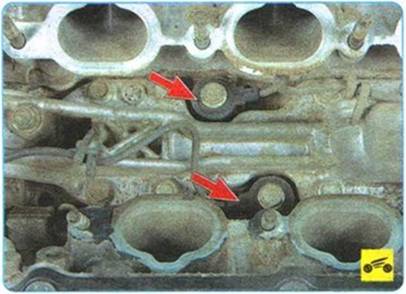

5.   Выверните по одному болту крепления датчиков детонации...

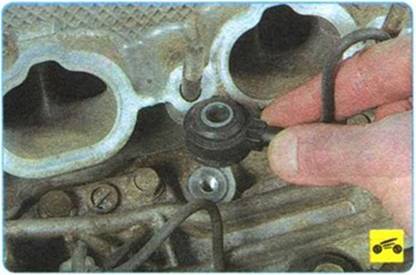

6. ...и снимите датчики.

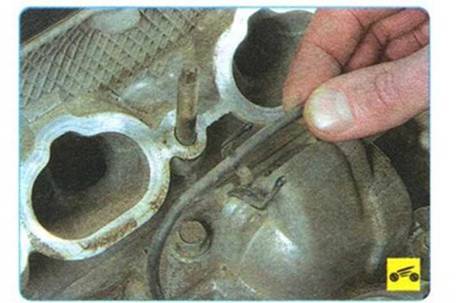

7.    ...выводя жгуты проводов датчиков из держателей на блоке цилиндров.









8      Проверьте сопротивление датчиков, под­соединив тестер к выводам. Сопэотивление исправного датчика при температуре +20 °С должно составлять 5 МОм.

9      Установите датчики детонации в порядке, обратном снятию.

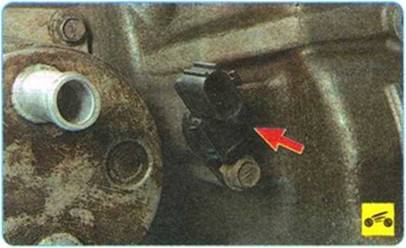

Датчик скорости автомобиля установ­лен на коробке передач.

Вам потребуется торцовая головка «на 10».

1.   Установите автомобиль на подъемник или смотровую канаву и отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.   Снимите защиту картера двигателя (см «Снятие и установка брызговика и защиты картера двигателя», с. 79).

3.   Сжав фиксатор, отсоедините от датчика колодку жгута приводов.

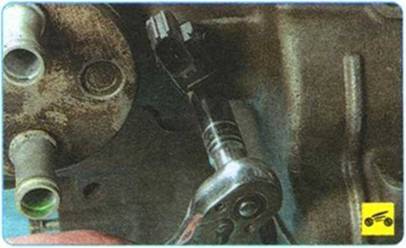

4.   Выверните болт крепления датчика к кар­теру коробки передач...

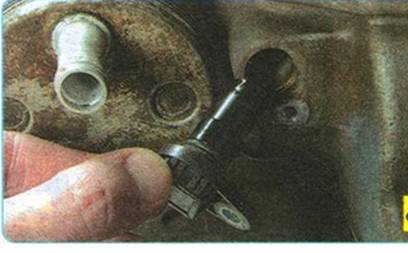

 …и извлеките датчик














На датчике скорости установлено резиновое уплотнительное кольцо. Не потеряйте коль­цо при снятии датчика, при появлении на нем трещин и признаков старения замените.

6.   Установите датчик скорости автомобиля в порядке, обратном снятию
