Мазда 6 (2008+). РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне автомобиля.

Большинство предохранителей установлено в монтажном блоке, расположенном в моторном отсеке (рис. 10.1, крышка монтажного блока снята). Назначение предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке, указано в табл. 10.1.

Кроме того, предохранители расположены в монтажном блоке в салоне автомобиля в торце панели приборов с левой стороны (рис. 10.2). Цепи, защищаемые этими предохранителями, приведены в табл. 10.2.

Таблица 10.1

Мазда 6 (2008+). НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ

Номер предохранителя / реле	Сила тока, А	Цвет предохра нителя	Наименование предохранителя / реле	Защищаемая цепь
R1	шт	——	EZ А/С RELAY	Реле компрессора кондиционера
R2			EGI MAIN GLOW RELAY	Главное реле
R3	—	—	HEAD LOW RELAY	Реле ближнего света фар
R4	""		STARTER RELAY	Реле стартера
R5	—	—	HORN RELAY	Реле звукового сигнала
R6	—		BACK RELAY	Реле задних фонарей
R7			EGI MAIN FUIL PUMP RELAY	Реле топливного насоса
R8	—	—	OUTLET RELAY	Реле электрической розетки
R9		. ШЯШ	FAN RELAY	Реле малых оборотов вентилятора системы охлаждения двигателя
R10			AD FAN RELAY	Реле малых оборотов вентилятора системы охлаждения двигателя
R11	—	—	HEAD HIGH RELAY	Реле дальнего света фар
R12			FAN#2 RELAY	Реле высоких оборотов вентилятора системы охлаждения двигателя
R13		~	AD FAN#3 RELAY	Реле высоких оборотов вентилятора системы охлаждения двигателя
R14		—	DEFOG RELAY	Реле обогревателя заднего стекла
R15			AT MAIN STARTER2 RELAY	Реле стартера
R16		—	FOG RELAY	Реле передних противотуманных фар
R17		—	DEICER RELAY
R18	—	—	HEATER RELAY	Реле обогревателя
			Предохранители
1	40	Зеленый	HEATER	Отопитель
2	40	Зеленый	PTC	—
3	30	Розовый	P. WIND	Электростеклоподъемники
4	40	Зеленый	IG KEY2	Система пуска двигателя
5	40	Зеленый	BTN	Защита электрических цепей
6	60	Желтый	ABS MOTOR	Антиблокировочная система
7	30	Розовый	FAN	Электровентилятор системы охлаждения двигателя
8	20	Желтый	AUX HEATER
9	30	Розовый	AD FAN	Электровентилятор системы охлаждения двигателя
10	50	Красный	PRECRASH	—

Номер предохранителя / реле	Сила тока, А	Цвет предохра нителя	Наименование предохранителя / реле	Защищаемая цепь
11	40	Зеленый	DEFOG	Обогреватель заднего стекла
12	40	Зеленый	P. SEAT	Электропривод регулировки сиденья
13	10	Красный	А/С MAG	Система кондиционирования
14	15	Синий	OUTLET	Электрическая розетка
15	—	—	DIECER	—
16		—	—	—
17	15	Синий	SUN ROOF	Электропривод люка крыши
18	20	Желтый	SEAT WARM	Электрообогрев сидений
19	15	Синий	TAIL	Блок управления оборудованием салона
20	25	Белый	BOSE	Аудиосистема
21	20	Желтый	H/CLEAN	Омыватель фар
22	15	Синий	FOG	Противотуманные фары
23	25	Белый	CLOSER	Электропривод замка двери
24	—	—	—	—
25	—		_	—
26	5	Оранжевый	STOP	Стоп-сигналы
27	15	Синий	HORN	Звуковой сигнал
28	5	Оранжевый	EGI	Система управления двигателем
29	10	Красный	HAZARD	Указатели поворота и аварийная сигнализация
30	—	—	TCM F. WARMER	-
31	10	Красный	STEERING LOCK	Электронная система блокировки рулевого вала
32	10	Красный	ENGINE+B	Система управления двигателем
33	—	—	“	—
34	40	Зеленый	IG KEY1	Защита электрических цепей
35	-	—	—	—
36	—	—	GLOW SIG	_
37		—	—	—
38	7,5	Коричневый	M. DEF	Электрообогрев зеркал
39	30	Розовый	ABS SOL	Антиблокировочная система и система стабилизации
40	15	Синий	HEAD LOW R	Правая лампа ближнего света фар
41	15	Синий	HEAD LOW L	Левая лампа ближнего света фар
42	10	Красный	HEAD HIGH R	Правая лампа дальнего света фар
43	10	Красный	HEAD HIGH L	Левая лампа дальнего света фар
44	15	Синий	INJ	Форсунки
45	20	Желтый	FUEL PCM	Топливный насос
46	—		GLOW	—
47	10	Красный	PCM	Система управления двигателем
48	10	Красный	EGI INJ	Форсунки

Таблица 10.2

Mazda 6. ЦЕПИ, ЗАЩИЩАЕМЫЕ ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ, УСТАНОВЛЕННЫМИ В МОНТАЖНОМ БЛОКЕ В САЛОНЕ

Номер предохранителя / реле	Сила тока, А		Цвет предохра нителя		Наименование предохранителя / реле	Защищаемая цепь
1	30		Розовый		P. WIND IG	Стеклоподъемники
2	10		Красный		AFS	Система адаптивного освещения
3	30		Зеленый		D. LOCK	Центральный замок двери
4	-		-		SPARE	Резерв
5	7,5		Коричневый		ILLUMI	Освещение панели приборов
6	15		Синий		CIGAR	Прикуриватель
7	5		Оранжевый		MIRROR	Электропривод боковых зеркал заднего вида
8	15		Синий		OUTLET	Электрическая розетка
9	-		-		SPARE	Резерв
Номер предохранителя / реле		Сила тока, А		Цвет предохра нителя	Наименование предохранителя / реле		. Защищаемая цепь
10		-		-	SPARE		Резерв
11		15		Синий	ENGINE IG		Система управления двигателем
12		5		Оранжевый	SAS		Система безопасности
13		15		Синий	METER IG		Панель приборов
14		-		-	SPARE		Резерв
15		20		Желтый	WIPER		Стеклоочиститель и стеклоомыватель
16		10		Красный	A/C		Компрессор кондиционера
17		10		Красный	R.WIP		Стеклоочиститель и стеклоомыватель двери задка
18		15		Синий	ROOM		Плафоны освещения салона

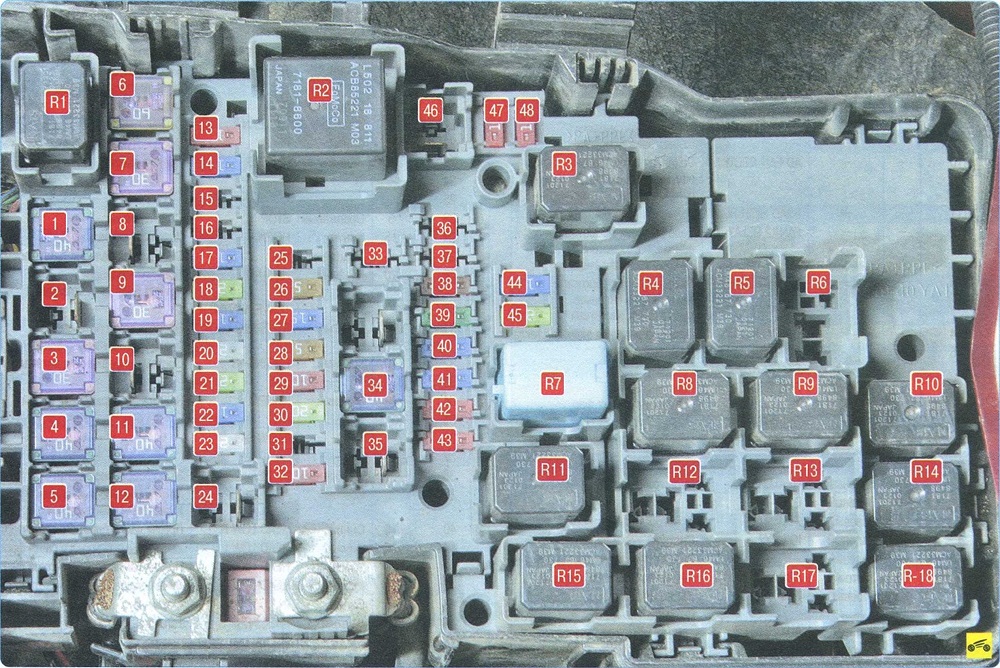

Рис. 10.1. Номера плавких вставок, предохранителей и реле в монтажном блоке, расположенном в моторном отсеке

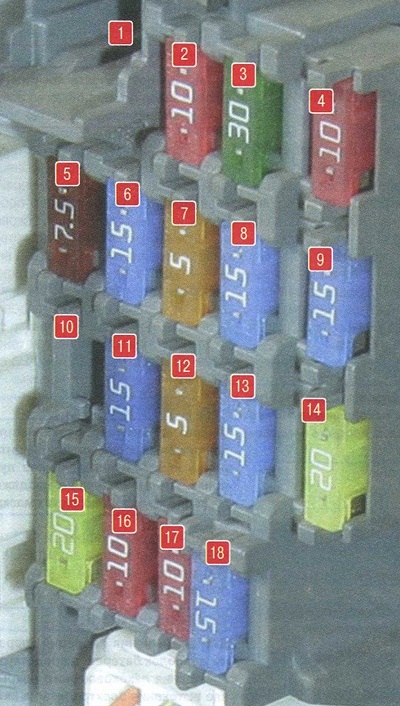

Рис. 10.2. Номера предохранителей в монтажном блоке, расположенном в салоне

1. Для получения доступа к монтажному блоку, расположенному в салоне, отожмите фиксатор и, сдвинув крышку вбок...
2. ...снимите ее с торца нижней облицовки передней стойки двери, преодолевая упругое сопротивление фиксаторов.
ПРИМЕЧАНИЕ
На внутреннюю сторону декоративной крышки нанесена схема расположения предохранителей, а стрелка на крышке указывает направление движения автомобиля.

3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, нажмите на фиксатор крышки...

4 .и снимите крышку

На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения реле, предохранителей и плавких вставок. Там же закреплен пинцет для извлечения предохранителей из монтажных блоков. Стрелка на крышке указывает направление движения автомобиля.

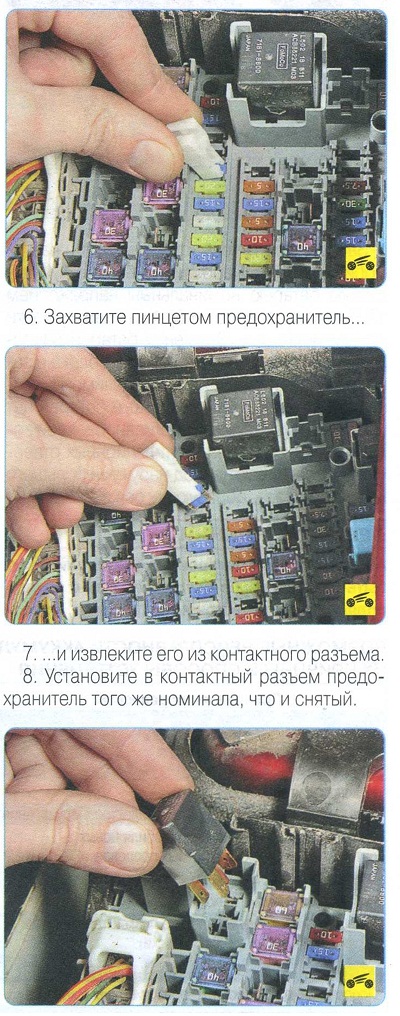

5. Прежде чем заменить перегоревшие предохранитель или плавкую вставку выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2 цепи, которые защищает данный предохранитель или плавкая вставка.

ПРЕДУПРЕЖДЕНИЕ

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.

9. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону...

10. ...и установите новое реле.

11. Плавкие вставки заменяйте аналогично замене реле.
