Мазда 6 (2008+). ЗАДНЯЯ ПОДВЕСКА

Мазда 6 (2008+). ЗАДНЯЯ ПОДВЕСКА

ОСОБЕННОСТИ КОНСТРУКЦИИ

Задняя подвеска автомобилей Mazda 6 (рис. 7.4) независимая, многорычажно-пружинная (по три поперечных и одному

продольному рычагу с каждой стороны), с амортизаторами и стабилизатором поперечной устойчивости.

Угол развала задних колес задан конструктивно и в эксплуатации не регулируется. По углу развала можно лишь контролировать состояние задней подвески (см. «Проверка и регулировка углов установки колес», с. 189). Схождение задних колес регулируют болтами крепления заднего нижнего рычага, выполненными за одно целое с эксцентриками.

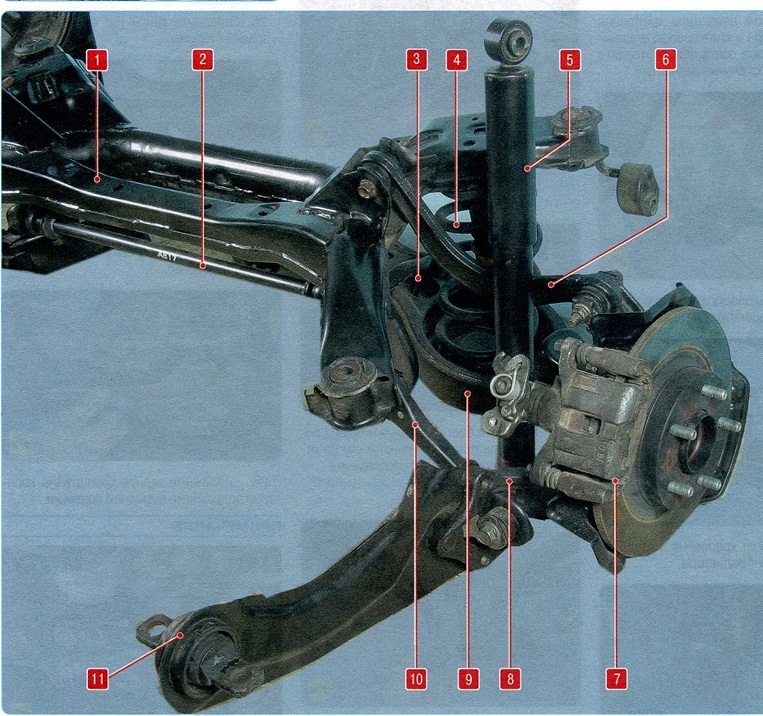

Рис. 7.4. Задняя подвеска: 1 - поперечина задней подвески; 2 - штанга стабилизатора поперечной устойчивости; 3 - стойка стабилизатора поперечной устойчивости; 4 - пружина задней подвески; 5 - амортизатор задней подвески; б - верхний рычаг задней подвески; 7 - тормозной механизм задних колес; 8 - кулак задней подвески; 9 - задний нижний рычаг задней подвески; 10 - передний нижний рычаг задней подвески; 11 - продольный рычаг задней подвески

Рис. 7.5. Расположение элементов задней подвески на автомобиле: 1 - задний нижний рычаг задней подвески; 2 - пружина; 3 - штанга стабилизатора поперечной устойчивости; 4 - подушка штанги стабилизатора; 5 - скоба крепления штанги стабилизатора; 6 - верхний рычаг задней подвески; 7 - передний нижний рычаг задней подвески; 8 - продольный рычаг задней подвески; 9 - амортизатор; 10 - кулак задней подвески; 11 - стойка стабилизатора

Мазда 6 (2008+). ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ЗАДНЕЙ ПОДВЕСКИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Причина неисправности	Способ устранения
Шум и стуки в подвеске при движении автомобиля
Неисправен амортизатор	Замените амортизатор
Ослабление крепления амортизатора	Затяните болты крепления амортизатора
Износ сайлентблоков рычагов подвески	Замените сайлентблоки или рычаги
Осадка или поломка пружины	Замените пружину
Выход из строя подшипника ступицы колеса	Замените подшипник
Увод автомобиля от прямолинейного движения
Неодинаковое давление воздуха в шинах	Установите нормальное давление в шинах
Нарушен угол развала	Устраните причину нарушения угла развала и отрегулируйте углы установки задних колес
Причина неисправности	Способ устранения
Шины колес имеют разный износ или рисунок протектора	Замените шины
Осадка или поломка одной из пружин	Замените пружину
Деформация продольных рычагов	Замените продольные рычаги
Износ сайлентблоков продольных рычагов	То же
Повышенный или неравномерный износ протектора шин
Давление воздуха в шинах не соответствует норме	Установите нормальное давление
Нарушены параметры установки колес	Устраните причины нарушения параметров установки колес и отрегулируйте углы установки задних колес
Перегрузка автомобиля	Не допускайте перегрузки автомобиля
Нарушение балансировки колес	Отбалансируйте колеса
