Мазда 6 (2008+). СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС

Приводы передних колес снимают для их замены при повреждении или для замены шарниров и их чехлов. Кроме того, приводы передних колес бывает необходимо снимать для получения доступа к другим агрегатам.

Вам потребуются: торцовые головки «на 17», «на 32», пассатижи, монтажная лопатка.

Для снятия привода левого переднего колеса выполните следующие операции.

1. Снимите брызговик двигателя (см. «Снятие и установка брызговика и защиты картера двигателя», с. 76).

2. Слейте масло (рабочую жидкость) из коробки передач (см. «Проверка уровня, доливка и замена масла в механической коробке передач», с. 157; «Замена рабочей жидкости в автоматической коробке передач», с. 157).

3. Снимите центральный декоративный колпачок колеса.

14. Уперев монтажную лопатку в картер коробки передач, выпрессуйте внутренний шарнир привода из полуосевой шестерни и снимите привод левого переднего колеса в сборе.

ПРИМЕЧАНИЕ

Зазор между корпусом внутреннего шарнира и картером коробки передач очень мал, сразу полностью вставить в него конец монтажной лопатки невозможно. Введя заостренную часть монтажной лопатки в зазор, аккуратными ударами молотка вдоль лопатки вбейте ее конец вглубь зазора и отодвигайте ею корпус шарнира от картера как клином до момента выхода стопорного кольца хвостовика шарнира из шестерни полуоси. Затем окончательно выдвиньте лопаткой хвостовик шарнира из шестерни.
ПРЕДУПРЕЖДЕНИЯ_

При использовании монтажной лопатки при выпрессовке внутреннего шарнира из шестерни полуоси коробки передач не повредите картер коробки передач и шарнир.

Заменяйте стопорное кольцо хвостовика внутреннего шарнира новым при каждом снятии привода с автомобиля.
15. Для установки привода сначала введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, навинтите гайку ступицы до упора, не затягивая ее окончательно.

16. Введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.

17. Отведите вниз рычаг передней подвески и резким движением поворотного кулака запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.

18. Резким рывком за поворотный кулак попробуйте выдернуть хвостовик внутреннего шарнира из полуосевой шестерни. Если это удалось сделать, повторите установку шарнира в шестерню. Если и повторная попытка не приведет к желаемому результату, замените стопорное кольцо хвостовика внутреннего шарнира.

19. После установки всех деталей залейте масло (рабочую жидкость) в коробку передач (см. «Проверка, доливка и замена масла в механической коробке передач», с. 157; «Замена рабочей жидкости в автоматической коробке передач», с. 157).

20. Установите колесо (если его диск штампованный) и заверните гайки крепления колеса до упора, не затягивая их окончательно.

21. Установите автомобиль на колеса, сняв с опор, и затяните болт ступицы.

ПРЕДУПРЕЖДЕНИЕ

Гайку ступицы окончательно затягивайте на автомобиле, стоящем на земле, моментом 235 Н-м (23,5 кгс-м). Перемещать автомобиль при незатянутой гайке ступицы категорически запрещено.
22. Затяните гайки крепления колеса (см. «Замена колеса», с. 56).

Для снятия привода правого переднего колеса выполните следующие операции.

1. Выполните с правой стороны автомобиля операции 1-14, которые выполняли с левой стороны для снятия привода левого переднего колеса (см. выше).

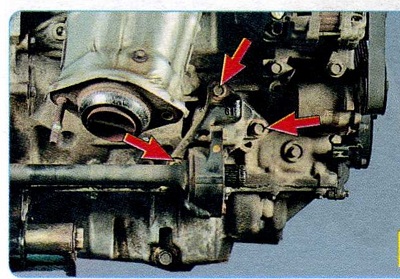

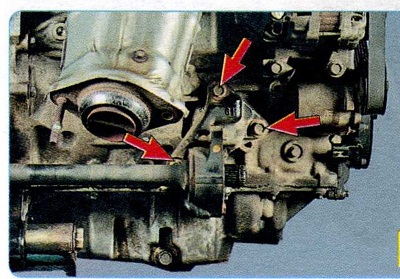

2. Отверните три гайки крепления кронштейна промежуточной опоры к блоку двигателя и снимите привод правого переднего колеса в сборе.

3. Установите промежуточную опору в последовательности обратной снятию.

4. Для установки привода сначала введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, навинтите гайку ступицы до упора, не затягивая ее окончательно.

5. Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.

6. Отведите вниз рычаг передней подвески и резким движением поворотного кулака запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.

7. Резким рывком за поворотный кулак попробуйте выдернуть хвостовик внутреннего шарнира из полуосевой шестерни. Если это удалось сделать, повторите установку шарнира в шестерню. Если и повторная попытка не приведет к желаемому результату, замените стопорное кольцо хвостовика внутреннего шарнира.

8. После установки всех деталей залейте масло (рабочую жидкость) в коробку передач

(см. «Проверка уровня, доливка и замена масла в механической коробке передач», с. 157; «Замена рабочей жидкости в автоматической коробке передач», с. 157).

9. Установите колесо (если его диск штампованный) и заверните гайки крепления колеса до упора, не затягивая их окончательно.

10. Установите автомобиль на колеса, сняв с опор, и затяните болт ступицы.

ПРЕДУПРЕЖДЕНИЕ

Гайку ступицы окончательно затягивайте на автомобиле, стоящем на земле, моментом 235 Н-м (23,5 кгс-м). Перемещать автомобиль при незатянутой гайке ступицы катего-рически запрещено.
11. Затяните гайки крепления колеса (см. «Замена колеса», с. 56).
