Мазда 6 (2008+). СНЯТИЕ И УСТАНОВКА СЦЕПЛЕНИЯ

Основные неисправности, для устранения которых необходимы снятие и разборка сцепления:

- повышенный (по сравнению с привычным) шум при включении сцепления;

- рывки при работе сцепления;

- неполное включение сцепления (сцепление «буксует»);

- неполное выключение сцепления (сцепление «ведет»).

ПОЛЕЗНЫЙ СОВЕТ

При выходе из строя сцепления рекомендуем заменять одновременно все его элементы (ведомый и нажимной диски, подшипник выключения сцепления): работа по замене сцепления трудоемкая, а у неповрежденных элементов сцепления ресурс уже снижен, поэтому, если их установить вновь, может потребоваться повторная замена сцепления после сравнительно небольшого пробега.
Вам потребуются: ключ «на 14» (удобнее торцовая головка), монтажная лопатка, оправка для центрирования ведомого диска, маркер.

1. Снимите коробку передач (см. «Снятие и установка коробки передач», с. 158).

2. Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, фломастером или краской) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).

3. Удерживая маховик монтажной лопаткой (или большой отверткой) от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику (для наглядности фотография сделана на снятом двигателе). Затяжку болтов ослабляйте равномерно: каждый болт по два оборота ключа, переходя от болта к болту по диаметру

6. Проверьте степень износа фрикционных накладок.

7. Если головки заклепок утоплены менее чем на 0,3 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить.

ПРИМЕЧАНИЕ
Если накладки ведомого диска замаслены, то причиной может быть износ сальника первичного вала коробки передач. Возможно, требуется его замена.

8. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их в гнездах ступицы рукой. Если пружины легко перемещаются в гнездах или сломаны, замените диск.


11. ...и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы.

12. При ослаблении заклепочных соединений деталей кожуха и нажимного диска замените нажимной диск в сборе.


13. Внешним осмотром оцените состояние диафрагменной пружины нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места А контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ должен быть не более 0,8 мм). В противном случае замените нажимной диск в сборе.

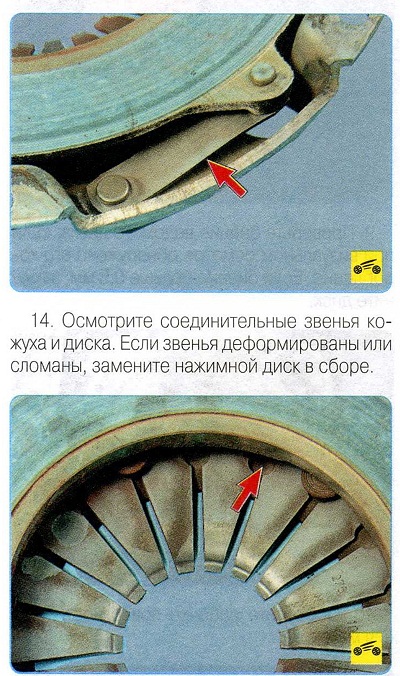

15. Внешним осмотром оцените состояние опорных колец нажимной пружины с наружной и внутренней стороны пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

16. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

20. Вворачивайте болты равномерно, по одному обороту ключа каждый, в порядке, показанном на фото.

21. Снимите оправку и установите коробку передач (см. «Снятие и установка коробки передач», с. 158).

22. Проверьте работу сцепления (см. «Проверка хода педали привода выключения сцепления», с. 140).
