Mazda 3 Axela. Электросхемы - часть 2









Схема 4. Система запуска двигателя (автомобили с АКП)

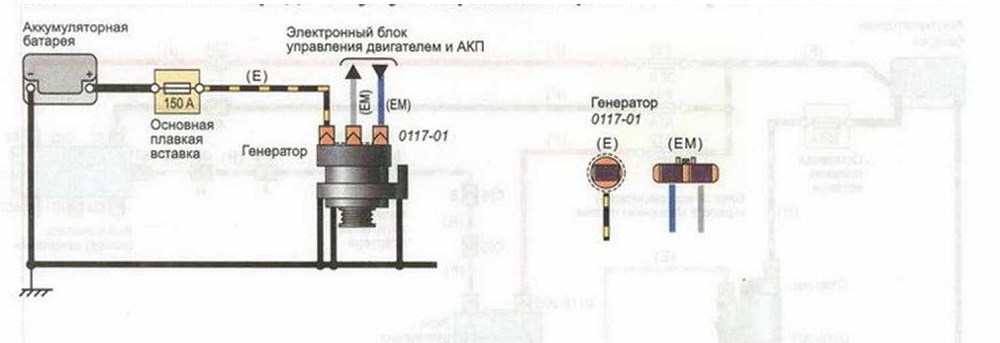

Схема 5. Система заряда аккумуляторной батареи









Схема 6. Система охлаждения











Схема 7. Система подачи топлива
