Mazda 3 Axela. ПРОТИВОТУМАННАЯ ФАРА - ЗАМЕНА

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работ (с. 73, «Подготовка автомобиля к техническому обслуживанию и ремонту*).

2. Отсоединяем колодку жгута проводов от лампы противотуманной фары (с. 334. «Противотуманная фара — замена лампы»).

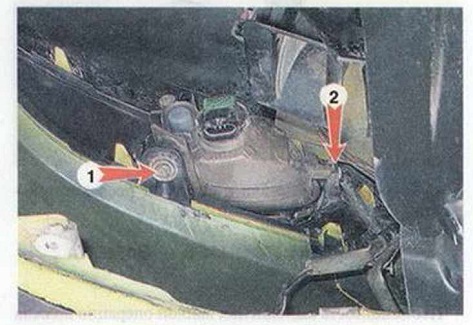

3. Ключом на 8 мм отворачиваем болт 1, крестовой отверткой выворачиваем винт 2 крепления противотуманной фары к бамперу и снимаем ее.


4. Устанавливаем противотуманную фару в обратной последовательности.

5. Проверяем и при необходимости регулируем направление пучка света противотуманной фары (с. 328, «Регулировка света фар»).



БОКОВОЙ УКАЗАТЕЛЬ ПОВОРОТА - ЗАМЕНА

Необходимость выполнения данной операции должна быть определена в ходе проверки технического состояния приборов наружного освещения . Лампа указателя поворота выполнена в сборе с указателем, поэтому при неисправности лампы заменяем указатель поворота в сборе.

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы (с. 73, «Подготовка автомобиля к техническому обслуживанию и ремонту*).

2. Сдвигаем боковой указатель поворота назад...

...и извлекаем его из отверстия в крыле.
3. Отсоединяем от указателя колодку жгута проводов.

4. Устанавливаем детали в обратной последовательности.

Mazda 3 Axela. ЗАДНИЙ ФОНАРЬ - ЗАМЕНА ЛАМП

Необходимость выполнения данной операции должна быть определена в ходе проверки технического состояния приборов наружного освещения (с. 327, «Приборы наружного освещения и световой сигнализации — проверка технического состояния и уход*). На автомобилях с двигателем 2,0 в комплектации Sport вместо двухнитевых ламп габаритного света/сигнала торможения установлены светодиоды, выполненные в сборе с фонарём. Светодиоды имеют намного больший срок службы по сравнению с лампой накаливания. Однако если светодиоды всё же выйдут из строя, придется заменить боковую часть заднего фонаря в сборе.

Замена ламп габаритного света/сигнала торможения и указателя поворота

1. Подготавливаем автомобиль к выполнению работы (с. 73, «Подготовка автомобиля к техническому обслуживанию и ремонту*).

2. Отсоединяем обивку пола от облицовки задней панели багажного отделения, а для замены ламп в левом фонаре дополнительно извлекаем знак аварийной остановки (с. 36, «Извлечение запасного колеса и комплекта инструментов*).

3. При помощи тонкой шлицевой отвертки вытягиваем фиксатор...

Замена ламп фонаря заднего хода и противотуманного фонаря

1. Подготавливаем автомобиль к выполнению работы (с. 73, «Подготовка автомобиля к техническому обслуживанию и ремонту*).

2. Снимаем обивку крышки багажного отделения (с. 373, «Обивка крышки багажного отделения — снятие и установка*).

3. Поворачиваем патрон неисправной лампы против часовой стрелки и извлекаем его из фонаря.

4. Потянув, извлекаем лампу из патрона.
5. Устанавливаем детали в обратной последовательности.
