Mazda 3 Axela. СТАРТЕР ДВИГАТЕЛЯ 1,6 Л

Mazda 3 Axela. СТАРТЕР ДВИГАТЕЛЯ 1,6 Л - РЕМОНТ

В данном разделе приведена полная разборка и диагностика всех детей стартера. Все детали поставляются в запчасти отдельно. Поэтому с точки зрения экономии целесообразнее найти и заменить неисправный элемент, а не стартер в сборе.

Для выполнения работы потребуются мультиметр и штангенциркуль.

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы (с. 73, «Подготовка автомобиля к техническому обслуживанию и ремонту*).

2. Снимаем стартер (с. 305. «Стартер двигателя 1,6 — снятие и установка*).

3. Снимаем втягивающее реле (с. 306. «Втягивающее реле стартера двигателя 1,6 — проверка и замена*).

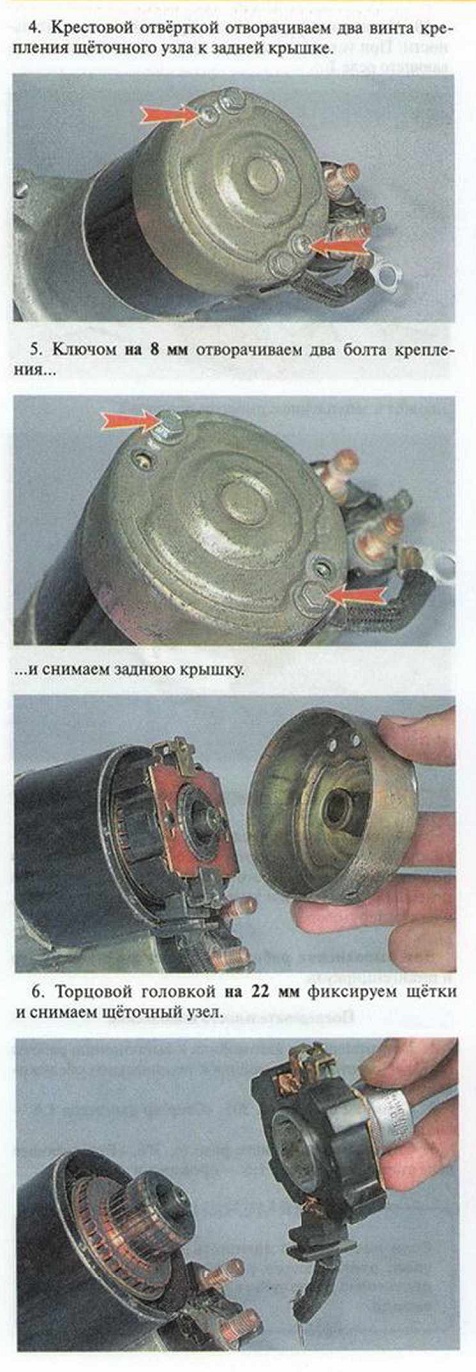

Если необходимо заменить только щёточный узел, втягивающее реле можно не снимать, достаточно отвернуть гайку и снять провод с его вывода.

7. Аккуратно извлекаем торцовую головку и проверяем лёгкость перемещения щёток. Если имеются заедания, щёточный узел необходимо заменить.

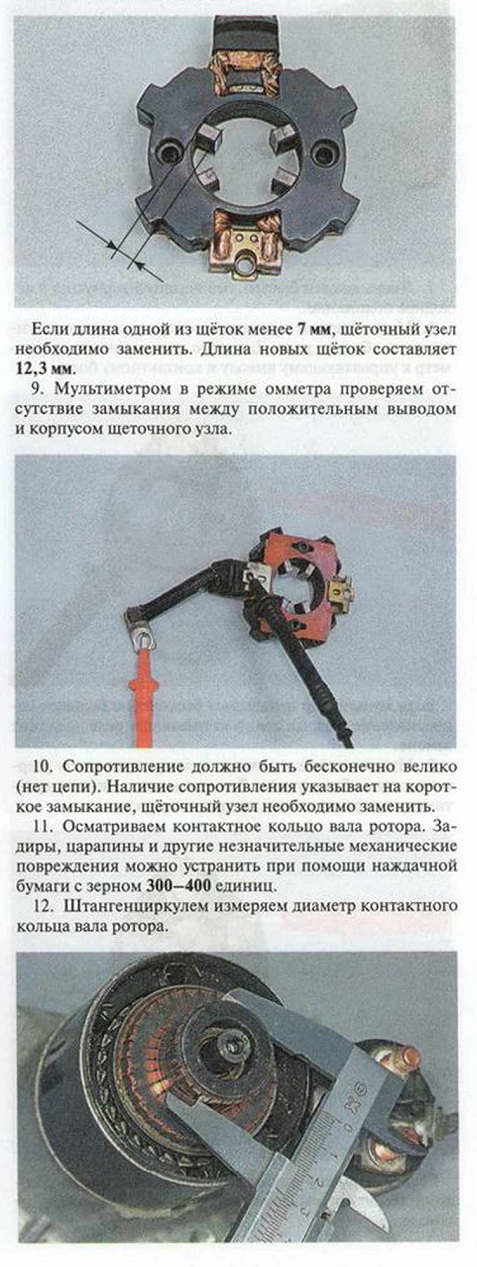

8. Измеряем длину щёток.

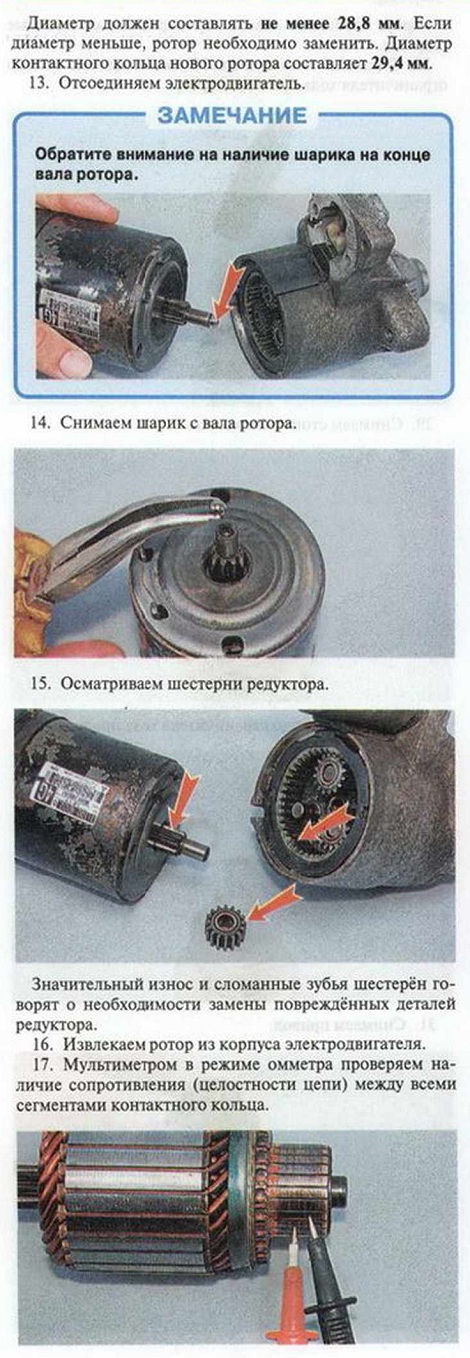

Если между какими-либо сегментами сопротивление отсутствует, ротор необходимо заменить.

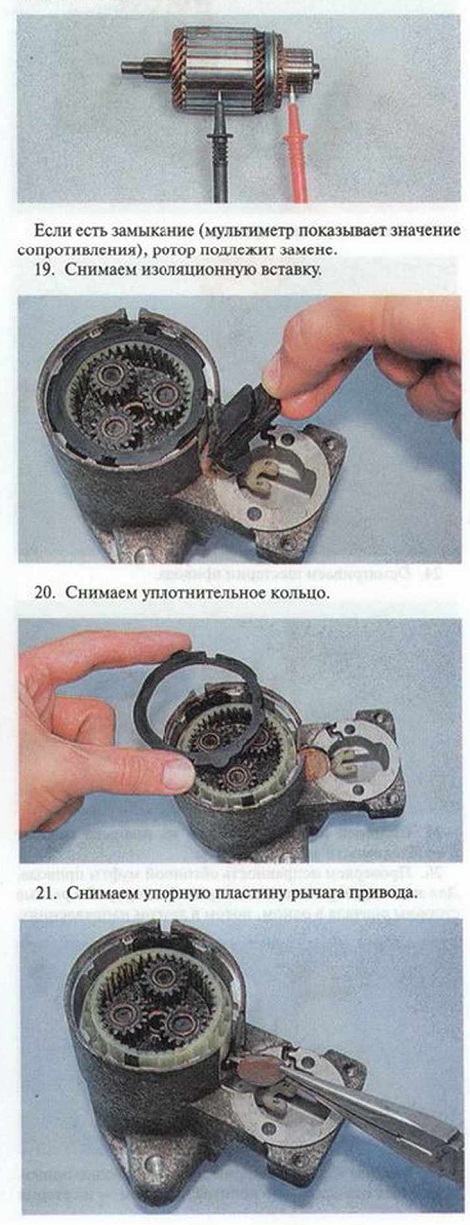

18. Мультиметром в режиме омметра проверяем отсутствие замыкания обмотки возбуждения на корпус ротора. Мультиметр должен показывать бесконечно большое сопротивление.

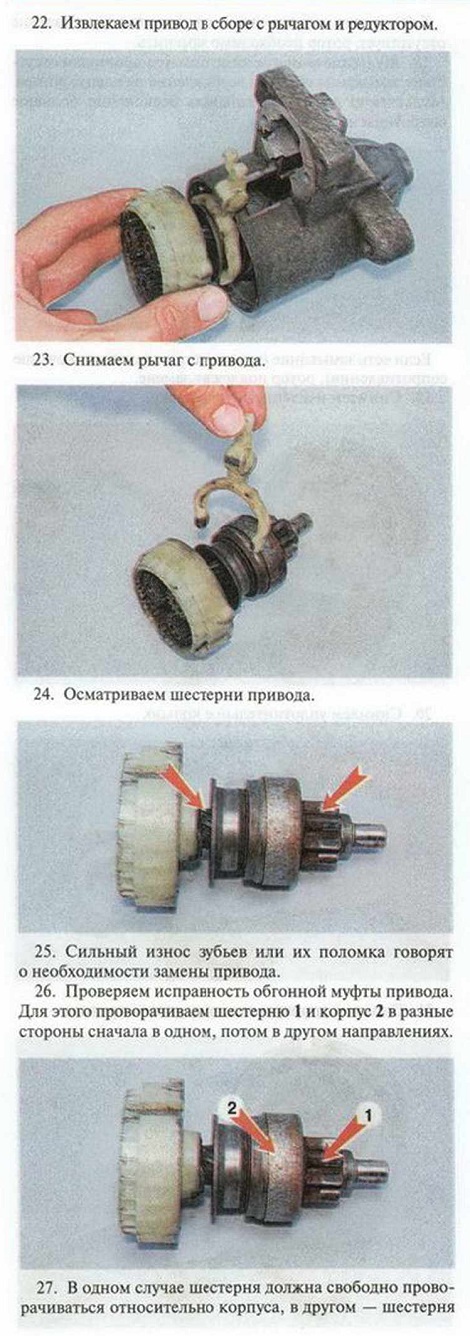

32. Осматриваем направляющую втулку передней крышки стартера.
Поврежденную втулку необходимо заменить.

33. Устанавливаем детали в обратной последовательности. Кольцо ограничителя хода привода поджимаем к ci опорному кольцу пассатижами.
