Mazda 3 Axela. ДРОССЕЛЬНЫЙ УЗЕЛ ДВИГАТЕЛЯ 2,0 Л -ЗАМЕНА ПРОКЛАДКИ, СНЯТИЕ, ОЧИСТКА, И УСТАНОВКА

Необходимость выполнения данной операции должна быть определена в ходе проверки технического состояния системы управления двигателем (с. 176, «Система управления двигателем — проверка технического состояния и диагностика неисправностей*).



Перед выполнением операции ознакомьтесь с правилами техники безопасности при обслуживании и ремонте системы управления двигателем (с. 129, «Меры безопасности при обслуживании и ремонте системы управления двигателем»).

Замена прокладки дроссельною узла автомобилей поздних годов выпуска

1. Подготавливаем автомобиль к выполнению работы (с. 73, «Подготовка автомобиля к техническому обслуживанию и ремонту*).

2. Снимаем верхнюю часть корпуса воздушного фильтра в сборе с воздухоподводящим патрубком (с. 185. «Воздушный фильтр — снятие и установка»).

3. Нажимаем фиксатор...

5. Отводим дроссельный узел в сторону и извлекаем из его пазов прокладку.

6. Устанавливаем детали в обратной последовательности.


Снятие, очистка и установка дроссельного узла автомобилей поздних годов выпуска



Дроссельный узел можно снять, не сливая охлаждающую жидкость. Для этого потребуется два болта М10 в качестве пробок. Приступать к выполнению работы следует только после остывания двигателя до температуры не более 40°С из-за вероятности получить ожог.

1. Подготавливаем автомобиль к выполнению работы (с. 73, «Подготовка автомобиля к техническому обслуживанию и ремонту*).

2. Аккуратно отворачиваем пробку расширительного бачка и стравливаем избыточное давление в системе охлаждения двигателя.

3. Выполняем пункты 2-3 (см. выше).

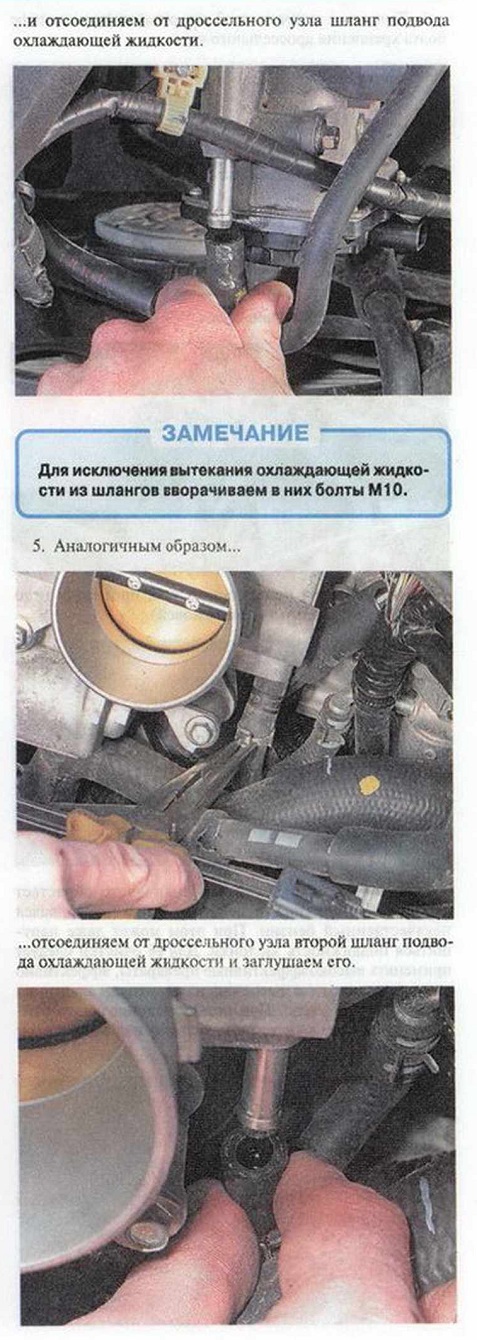

4. Пассатижами ослабляем хомут...

...и с другой стороны.

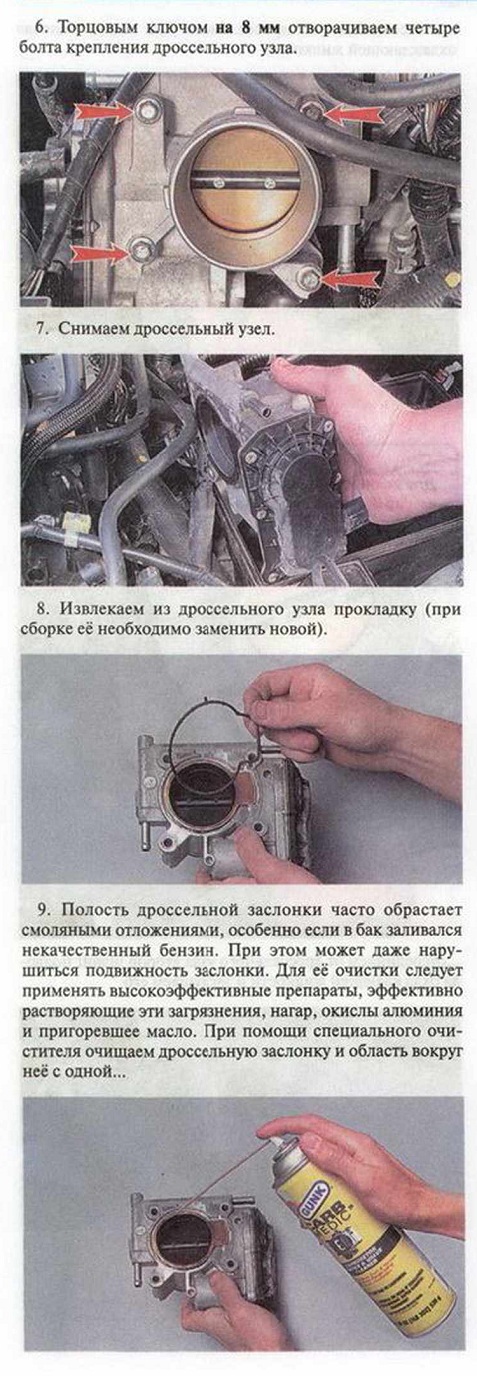

10. Установку деталей выполняем в обратной последовательности. При сборке обязательно устанавливаем новую прокладку дроссельного узла.


Последовательность выполнения на автомобилях ранних голов выпуска

1. Подготавливаем автомобиль к выполнению работы (с. 73, «Подготовка автомобиля к техническому обслуживанию и ремонту*).

2. Отсоединяем от дроссельной заслонки трос её привода (с. 186, «Дроссельная заслонка — замена и регулировка троса привода*).

3. Снимаем верхнюю часть корпуса воздушного фильтра в сборе с воздухоподводящим патрубком (с. 185, «Воздушный фильтр — снятие и установка*).

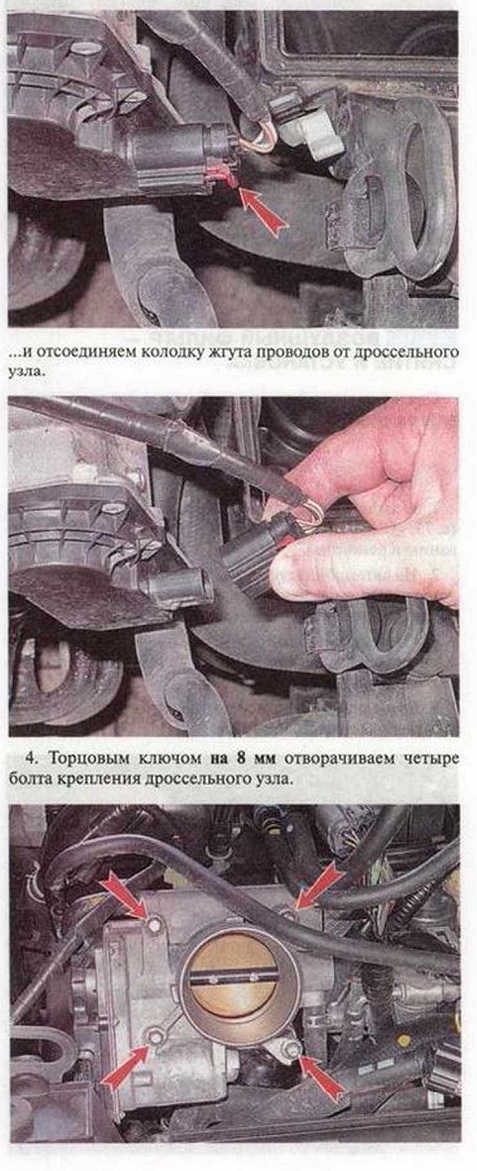

4. Нажимаем фиксатор и отсоединяем колодку жгута проводов от дроссельного узла.

Mazda 3 Axela. ДРОССЕЛЬНАЯ ЗАСЛОНКА ДВИГАТЕЛЯ 2,0 Л -ЗАМЕНА И РЕГУЛИРОВКА ТРОСА ПРИВОДА

Замена и регулировка троса привода дроссельной заслонки на автомобилях ранних годов выпуска проводится так же. как и на автомобилях с двигателем 1,6 (с. 186. «Дроссельная заслонка — замена и регулировка троса привода»).
