Lifan Smily 320. Электросхемы - часть 2

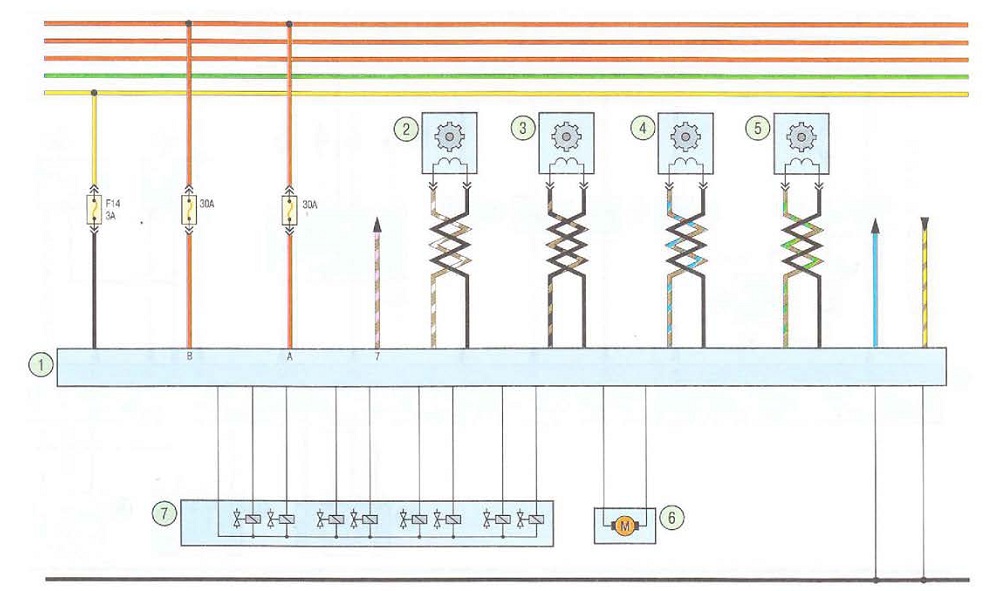

Схема 3. Антиблокировочная система тормозов (ABS+EBD): 1 - гидроэлектронный модуль; 2 - датчик частоты вращения левого переднего колеса; 3 - датчик частоты враще ния правого переднего колеса; 4 - датчик частоты вращения левого заднего колеса; 5 - датчик частоты вращения правого заднего колеса; 6 - насос гидроэлектронного модуля; 7 - электромагнитные клапана гидроэлектронного модуля









Схема 4 а









Схема 4 б
