Lifan Smily 320. СНЯТИЕ И УСТАНОВКА СЦЕПЛЕНИЯ

При выходе из строя сцепления рекомендуем заменять одновременно все его элементы (ведомый и нажимной диски), так как работа по замене сцепления трудоемкая, а у неповрежденных элементов сцепления ресурс уже снижен, поэтому, если их установить вновь, может потребоваться повторное снятие и установка сцепления после сравнительно небольшого пробега.
Вам потребуются: ключи «на 13», «на 15», монтажная лопатка, оправка для центрирования ведомого диска, линейка, набор плоских щупов, штангенциркуль.

1. Снимите коробку передач

2. Если предполагается установка прежнего нажимного диска, пометьте любым способом (например, краской) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).

3. Удерживая маховик большой отверткой (или монтажной лопаткой) от проворачивания, выверните девять болтов крепления кожуха нажимного диска сцепления к маховику Затяжку болтов ослабляйте равномерно: каждый болт по одному обороту ключа, переходя от болта к болту по диаметру.

ПРИМЕЧАНИЕ

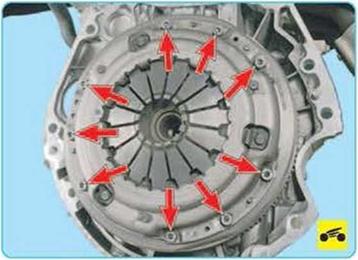

Так расположены болты крепления кожуха нажимного диска сцепления к маховику двигателя.

4. Снимите кожух сцепления в сборе с нажимным диском и диафрагменной пружиной..

5. ...затем снимите ведомый диск.

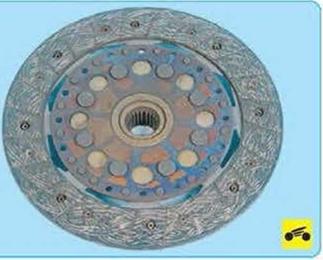

6. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются.

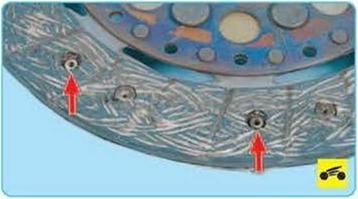

7. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,3 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск надо заменить

ПРИМЕЧАНИЕ__________________________

Если накладки ведомого диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, требуется его замена.

8. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск.

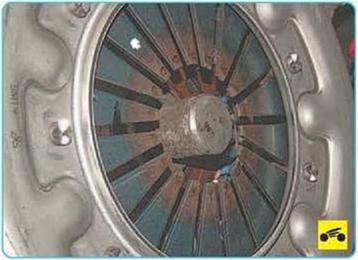

9. Осмотрите рабочие поверхности трения маховика...

10. ...и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

11. При ослаблении заклепочных соединений А деталей кожуха и нажимного диска замените нажимной диск в сборе. Внешним осмотром оцените состояние диафрагменной пружины Б нажимного диска. Наличие трещин на тарельчатой пружине не допускается.

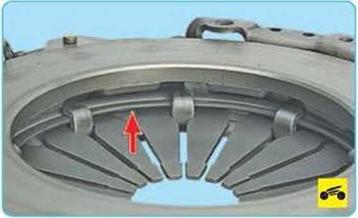

12. Места контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе

13. Осмотрите соединительные звенья кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе.

14. Внешним осмотром оцените состояние опорных колец диафрагменной пружины. Кольца не должны иметь трещин и следов износа В противном случае замените нажимной диск в сборе.

15. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач При необходимости устраните причины заедания или замените дефектные детали.

16. На шлицы ступицы ведомого диска нанесите тугоплавкую консистентную смазку

17. При монтаже сцепления сначала с помощью оправки установите ведомый диск...

ПРИМЕЧАНИЕ

Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска была направлена в сторону диафрагменной пружины кожуха сцепления.

18 ...а затем кожух нажимного диска на три центрирующих штифта и вверните болты крепления кожуха к маховику. Болты вворачивайте равномерно по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру Момент затяжки болтов указан в приложении 1

19. Снимите оправку и установите коробку передач.

20. Проверьте работу сцепления (см Проверка хода педали привода выключения сцепления с 144)
