Lifan Solano / 620. ЗАМЕНА ДАТЧИКОВ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ - ЧАСТЬ 1

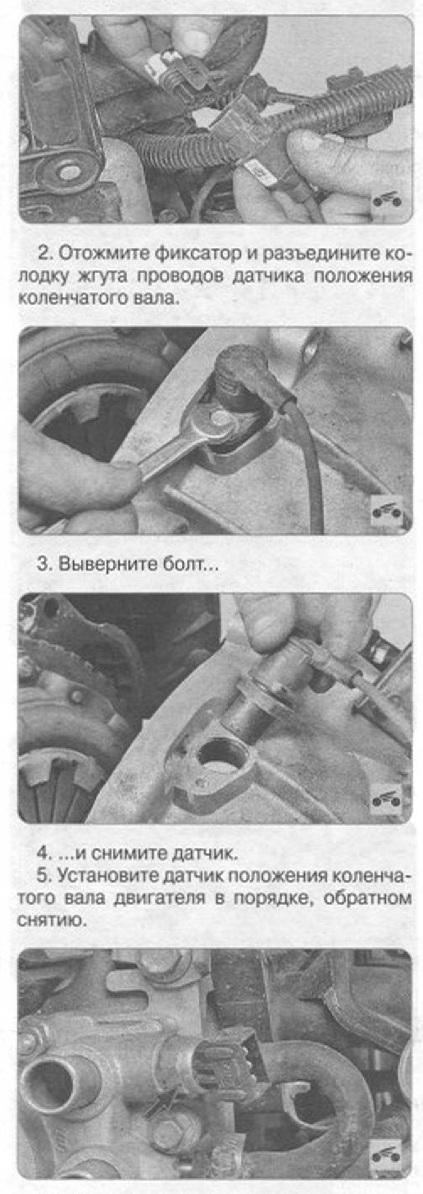

Датчик положения коленчатого вала

установлен напротив задающего венца на маховике.

При возникновении неисправности в цепи датчика двигатель перестает работать, электронный блок управления заносит в память код неисправности и включает сигнализатор в комбинации приборов. В этом случае проверьте датчик и зубчатый венец на отсутствие повреждений зубьев, биения или других дефектов.

Вам потребуется ключ «на 8».
ПРИМЕЧАНИЕ

Замена датчика коленчатого вала для наглядности показана на снятом двигателе.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

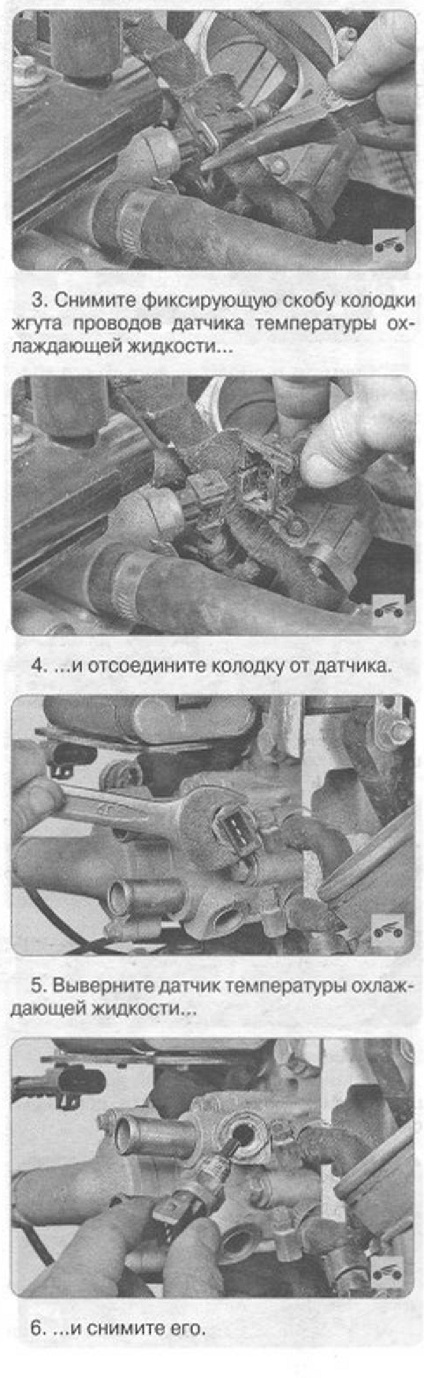

Датчик температуры охлаждающей жидкости установлен в отверстии корпуса распределительного патрубка. В случае отказа датчика электронный блок управления заносит в память код неисправности и использует резервную программу управления двигателем (рассчитывает приблизительное значение температуры охлаждающей жидкости по времени работы двигателя и массовому расходу воздуха).

Вам потребуются: пассатижи, ключ «на 19».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте охлаждающую жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости», с. 77).

ПОЛЕЗНЫЙ СОВЕТ При замене датчика охлаждающую жидкость можно не сливать: после снятия датчика заглушите отверстие пальцем или пробкой -потеря жидкости будет минимальной.

ДАННЫЕ ДЛЯ ПРОВЕРКИ Таблица 10.7 ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

7. Опустите датчик в горячую воду и проверьте тестером изменение сопротивления между выводами «1» и «3» датчика по мере остывания воды, контролируя температуру воды термометром. Номинальное сопротивление исправного датчика указано в табл. 10.7.

8. При отклонении сопротивления от нормы замените датчик.

9. Установите датчик в порядке, обратном снятию.

10. Залейте охлаждающую жидкость.

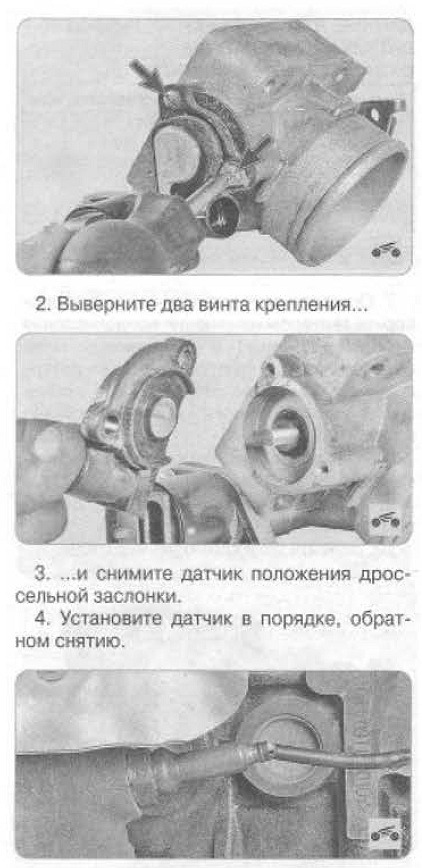

Датчик положения дроссельной заслонки представляет собой переменный резистор, который соединен с осью дроссельной заслонки, вращение оси заслонки вызывает изменение напряжения сигнала датчика, по которому электронный блок управления определяет степень открытия дроссельной заслонки.

Вам потребуется отвертка с крестообразным лезвием.

1. Отожмите фиксатор и снимите колодку жгута проводов датчика положения дроссельной заслонки.

ПРИМЕЧАНИЕ

В дальнейшем для наглядности замена датчика положения дроссельной заслонки будет показана на снятом дроссельном узле.
