Kia Cerato. Электросхемы - часть 7
Схема 17. Электростеклоподъемники передней пассажирской и задних дверей: 1 - блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей; 2 - клавиша управления электростеклоподъемником правой задней двери; 3 - электродвигатель стеклоподъемника правой задней двери; 4 - клавиша управления электростеклоподъемником передней пассажирской двери; 5 - электродвигатель стеклоподъемника передней пассажирской двери; 6 - клавиша управления электростеклоподъемником левой задней двери; 7 - электродвигатель стеклоподъемника передней пассажирской двери

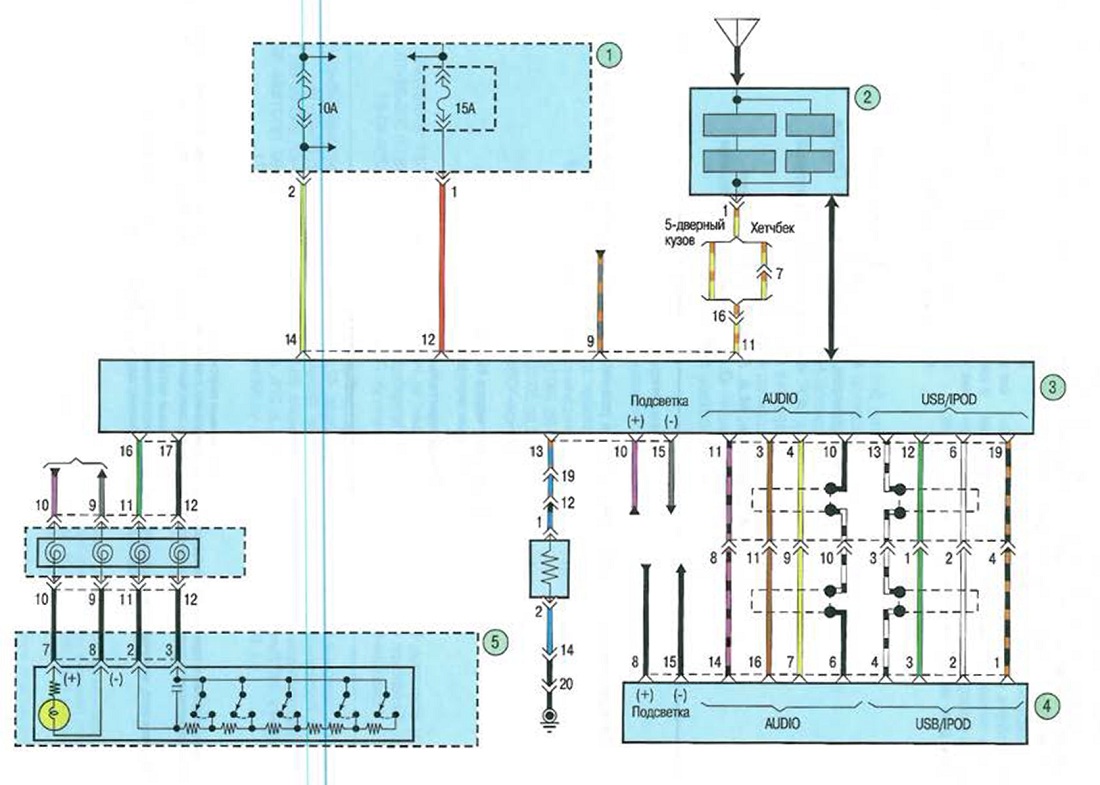

Схема 18. Аудиосистема: 1 - блок роле и предохранителей в салоне автомобиля; 2 - антенна; 3 - головное устройство аудиосистемы; 4 - блок мультимедийных устройств; 5 - блок управления аудиосистемой на рулевом колесе
