Kia Cerato. ЗАМЕНА КОНДЕНСОРА

Вам потребуются: ключ «на 10», пассатижи.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.   Удалите хладагент из системы кондицио­нирования (см. «Удаление хладагента из сис­темы кондиционирования», с. 269).

3.   Снимите верхнюю накладку рамки радиа­тора (см. «Снятие, разборка и установка пе­реднего бампера», с. 232).

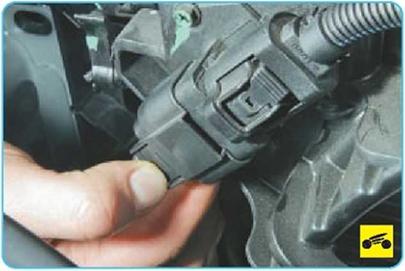

5.   ...и отсоедините колодку жгута проводов от дополнительного сопротивления электро­вентилятора системы охлаждения двигателя.

6.      Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидко­сти», с. 68).

7.      Сожмите пассатижами усики хомута крепления, сдвиньте хомут по шлангу..

8.      ...и отсоедините верхний шланг от пат­рубка радиатора.

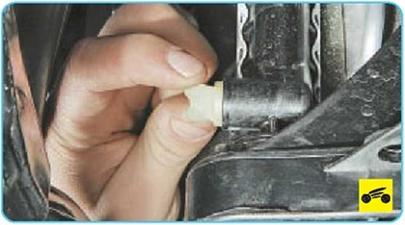

9.      Аналогично отсоедините нижний шланг системы охлаждения двигателя от патрубка радиатора.

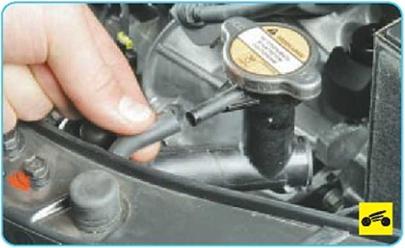

10. Отсоедините пароотводящий шланг от штуцера на наливной горловине радиатора.

11. Отверните две гайки крепления флан­цев трубопроводов системы кондициониро­вания к конденсору..

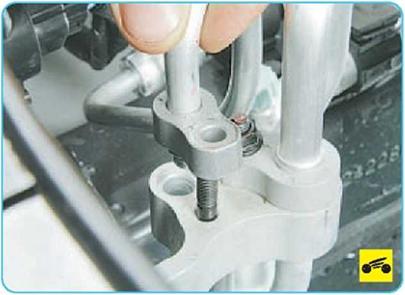

12.   ...и отсоедините трубопроводы.

ПРЕДУПРЕЖДЕНИЯ______________________

Сразу после отсоединения заглушите откры­тые концы трубопроводов во избежание по­падания в систему грязи и влаги.

Обратите внимание на уплотнительные коль­ца фланцевых соединений трубопроводов. При разъединении трубопроводов во время ремонта системы уплотнительные кольца подлежат обязательной замене.

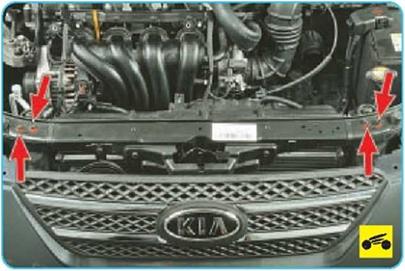

13.   Выверните с каждой стороны по два болта крепления кронштейнов...

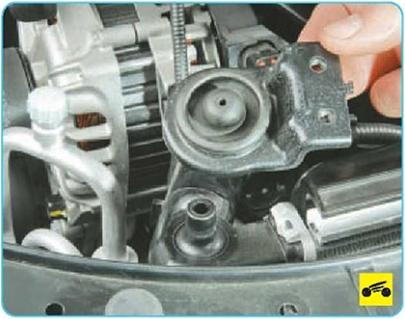

14.   ...и снимите кронштейны крепления ра­диатора.

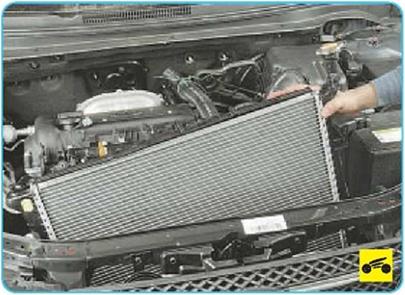

15.   Снимите радиатор в сборе с конденсо­ром.

17.

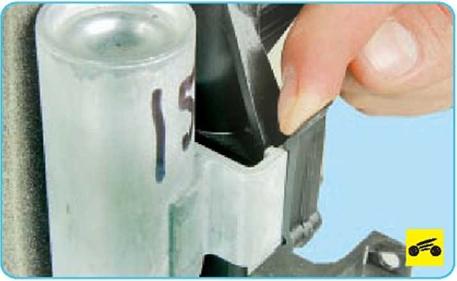

...и нижний фиксаторы и выведите из них держатели конденсора. Аналогично выве­дите держатели с левой стороны и разъеди­ните конденсор и радиатор системы охлажде­ния двигателя.

18.       Установите конденсор в порядке, об­ратном снятию.

ПРЕДУПРЕЖДЕНИЯ

Новые уплотнительные кольца фланцев трубо­проводов при установке обязательно смажьте маслом для компрессора кондиционера.

19.     Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
