БОКОВЫЕ ДВЕРИ

Kia Cerato. СНЯТИЕ И УСТАНОВКА ОБИВКИ ПЕРЕДНЕЙ ДВЕРИ










Вам потребуются: отвертки с плоским и крестообразным лезвиями.

1. Отсоедините провод от клемма «минус» аккумуляторной батареи.












2.       Подденьте отверткой угловую накладку панели передней двери...





3.       ...и, преодолевая упругое сопротивление фиксаторов, отсоедините накладку от панели двери.





4.     Нажмите на фиксатор колодки проводов высокочастотного динамика...

5. ...и отсоедините колодку от динамика.

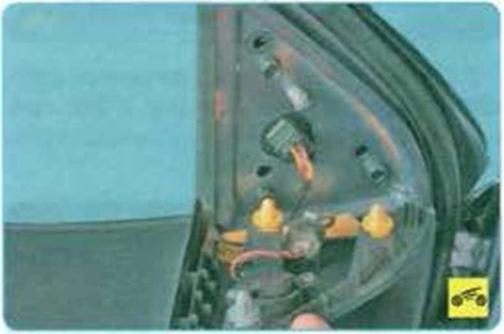

6 Снимите углевую накладку панели двери

6    сборе с высокочастотным динамиком.

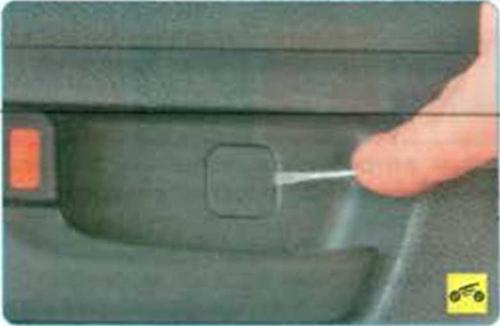

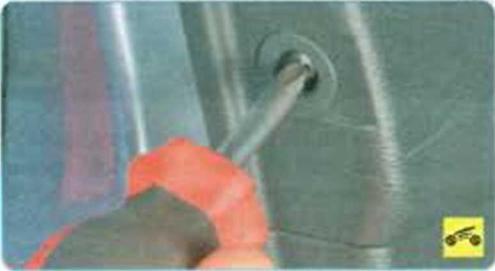

7.               Подденьте отверткой декоративную заглушку винта крепления обивки под подЛоКот ником...

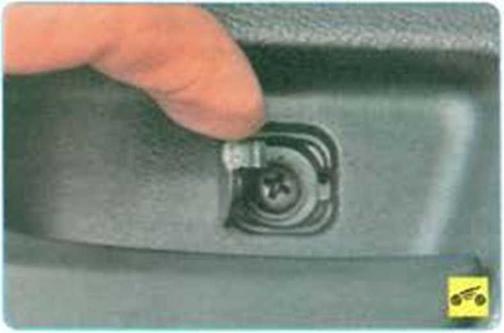

8. ...откиньте заглушку...

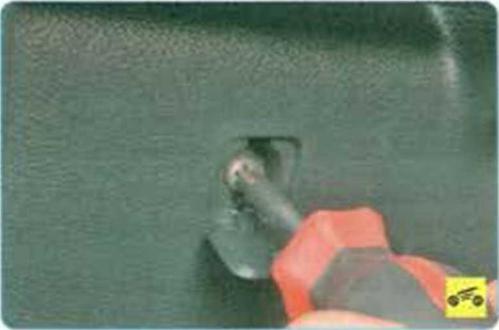

9. ...и выверните винт крепления обивки.





10.  Подденьте отверткой декоративную за­глушку винта крепления обивки во внутренней ручке замка...

11... и откиньте заглушку.






12. Выверните винт крепления обивки.








13. Подденьте отверткой декоративную загпушку винта заднего крепления обивки...







14. ..и снимите заглушку








15. Выверите винт заднего крепления...





16. ...и снимите облицовку отверстия.





17.   Подденьте отверткой обивку панели пе­редней двери...








18.    ...и отсоедините ее. преодолевая со­противление пластмассовых пистонов.

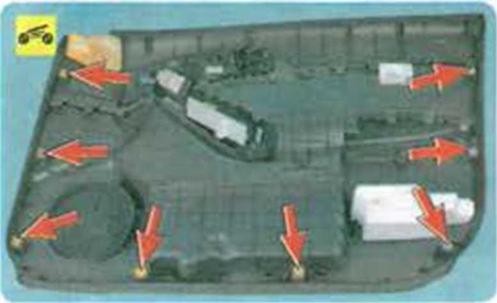

ПРИМЕЧАНИЕ





Так расположены пластмассовые пистоны крепления обивки двери. Поврежденные пи­стоны замените новыми.

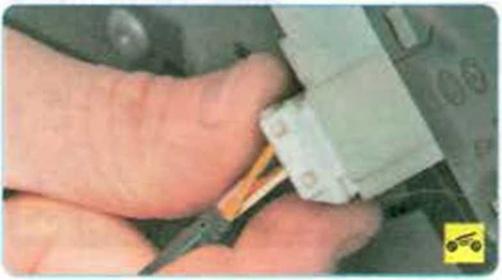

19.     С внутренней стороны обивки нажмите на фиксатор колодки жгута проводов блока управления наружными зеркалами...





20.     ...и отсоедините колодку от выводов блока.





21.     Аналогичным образом отсоедините ко­лодку жгую проводов от выводов блока управ­ления стеклспсщьемниками.

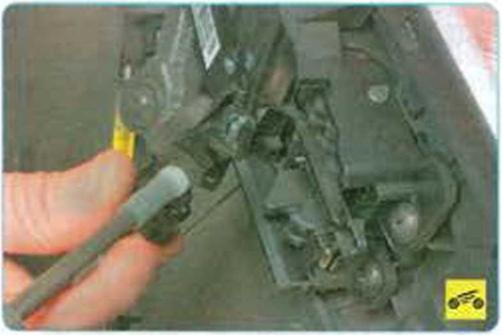

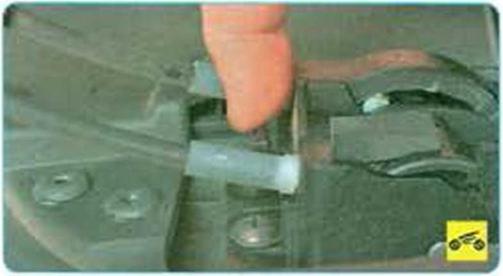

22.         Откиньте держатель тросов привода внутренней ручки и привода блокировки зам­ка двери...





23.         ...и извлеките наконечники тросов в сборе с держателем из рычагов внутренней ручки. Снимите обивку двери

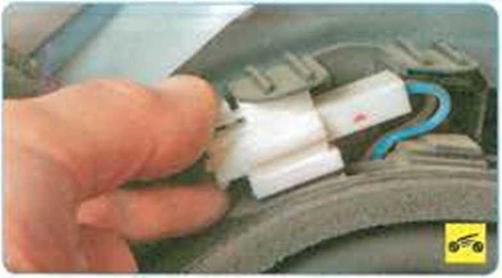

24 Отожмите фиксатор.

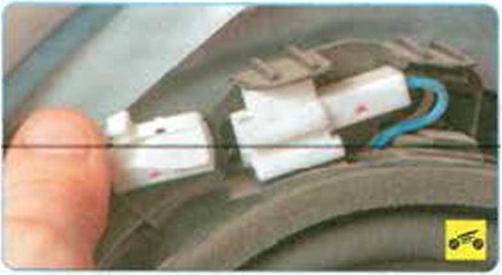

25.       ...и отсоедините колодку жгут проводов от динамика.

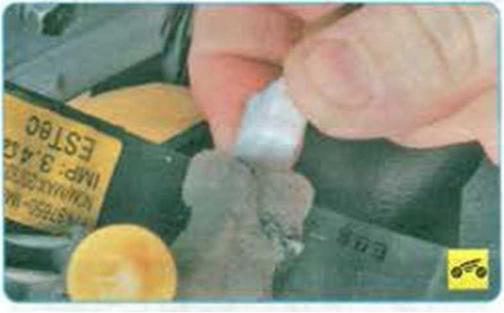

26.       Для получения доступа к узлам армату­ры внутри двери отклейте от панели двери по­лиэтиленовую влагозащитную пленку.

27 Установите обивку передней двери в порядке, обратном снятию
