Kia Cerato. ВЫКЛЮЧАТЕЛЬ (ЗАМОК) ЗАЖИГАНИЯ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Выключатель (замок) зажигания с механиче­ским запорным устройством, антенным бло­ком иммобилизатора. датчиком положения ключа и электрической контактной группой за­креплен на корпусе рулевой колонки за руле­вым колесом Элекфическая контактная груп­па выключателя и запорное устройство связа-

ны друг с другом, работают синхронно и приводится в действие ключом зажигания.

Kia Cerato. ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ

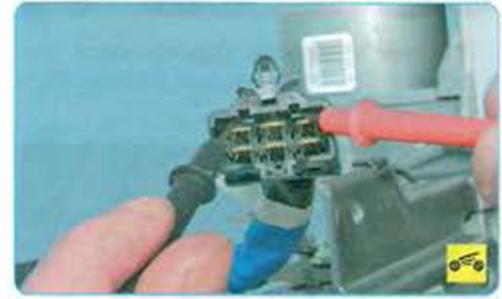

У выключателя (замка) зажигания проверяют правильность замыкания контактов при различ­ных положениях ключа и работу противоугонного устройства. Данные для проверки контактной группы приведены в табл. 10.8. Расположение контактов колодки жгута проводов выключателя (замка) зажигания приведено на рисунке 10.8 Для проверки контактной группы воспользуйтесь тестером в режиме «прозвонки» цепи...



...в каждом положении ключа в замке про­верьте в соответствии с рисунком 10.8 пра­вильность замыкания контактов выключателя (замка) зажигания.







Kia Cerato. СНЯТИЕ И УСТАНОВКА КОНТАКТНОЙ ГРУППЫ ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ

 Вам потребуются отвертки с плоским и крестообразным лезвиями.

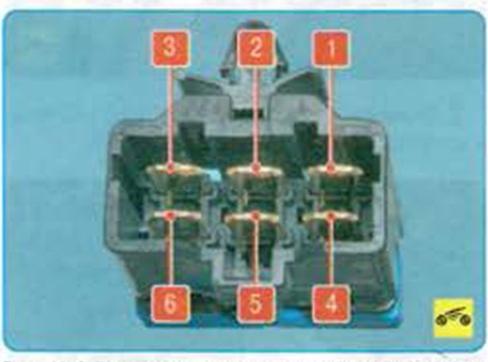

Рис. 10.8. Расположение контактов колодки контакт кой группы выключателя (замка) зажигания

ДАННЫЕ ДЛЯ ПРОВЕРКИ КОНТАКТНОЙ ГРУППЫ ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ (БОРТОВАЯ ЭЛЕКТРОСЕТЬ АВТОМОБИЛЯ)

Положение ключа в выключателе (замке) зажигания	Проверяемые контакты	Примечание
LOCK	Вое контакты	Контакты не замкнуты, измеренное сопротивление между выводами стремится к бесконечности
ACC	2-4	Контакты замкнуты, измеренное сопротивление между выводами не более 2 Ом*
ON	2-4-5; 5-3	Тоже
START	2-6; 5-3-1	» -----------------------------------------------------------------------------------------------------------------------------





1.       Отсоедините провод oт клеммы минус аккумуляторной батареи





2. Снимите подушку безопасности

.

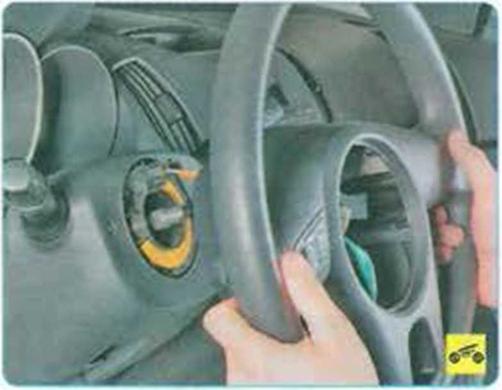

3 Снимите рулевое колесо.

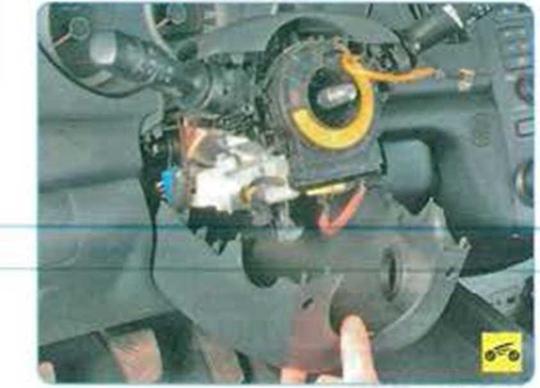

4.       Снимите нижний кожух рулевой колонки

(«см «Снятие и установка кожуха рулевой ко­лонки», с. 170).





Снимите нижнюю облицовку панели при­боров.










7

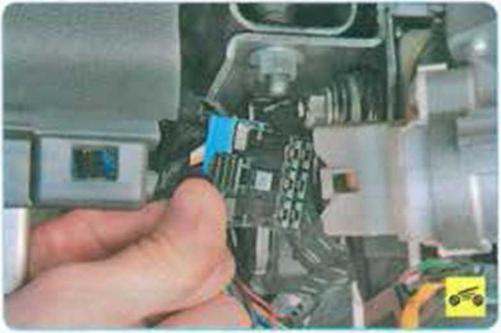

...и разъедините колодки жгута проводов контактной группы.

ПРИМЕЧАНИЕ______________________

Для наглядности выполнение последую­щих операций показано на снятой рулевой колонке.





8.       Выверните винт крепления крышки кон­тактной группы выключателя (замка) зажигания.

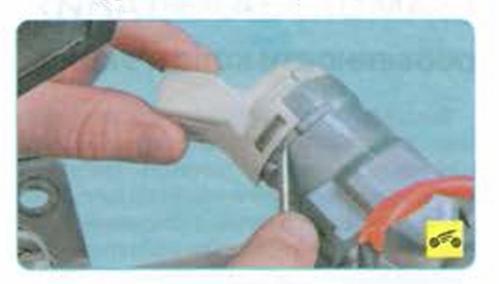

9.        Подденьте отверткой крышку контактной группы...





10.    ...и снимите крышку контактной группь выключателя (замка) зажигания.

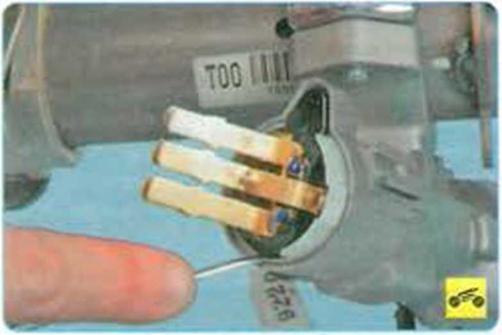

11          Вставьте ключ в выключатель (замок) зажигания...

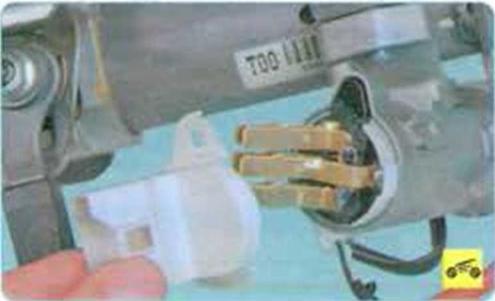

12. ...и поверните ключ замка зажигания в положение АСС.

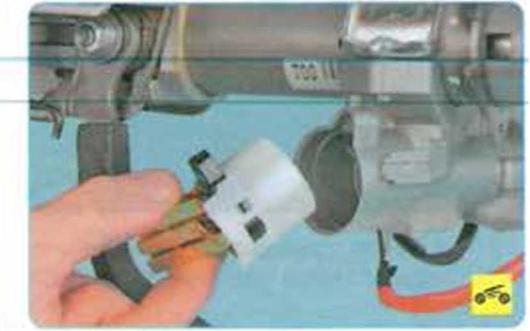

14.                        и извлеките контактную группу выключателя (замка) зажигания



15.    Установите контактную группу и все ра­нее снятые детали в порядке, образом снятию
