ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ

Kia Cerato. ЗАМЕНА ВАКУУМНОГО УСИЛИТЕЛЯ

Вакуумный усилитель тормозов представ­ляет собой сложную трудноразборную конст­рукцию. Для его регулировки и ремонта тре­буется квалифицированный персонал и спе­циальное оборудование. Кроме того, усилитель представляет собой устройство, непосредственно влияющее на безопасность движения. Низкокачественный его ремонт может привести к тяжелым последствиям, по­этому при неисправности заменяйте усили­тель в сборе.

Вам потребуются: торцовая головка и ключ «на 12», отвертка с плоским лезви­ем, пассатижи.





1 Снимите корпус воздушного фильтра





2.           Сожмите отогнутые ушки хомута крепле­ния вакуумного шланга к штуцеру вакуумного усилителя тормозов, сдвиньте хомут по шлангу.





3

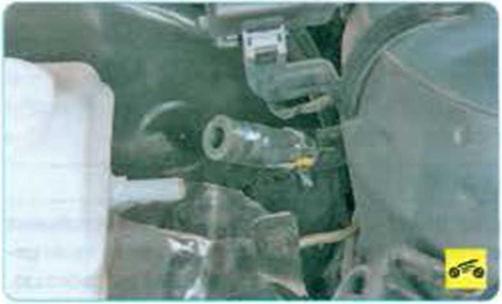

.. и отсоедините шланг от штуцера вакуумного усилители тормозов.

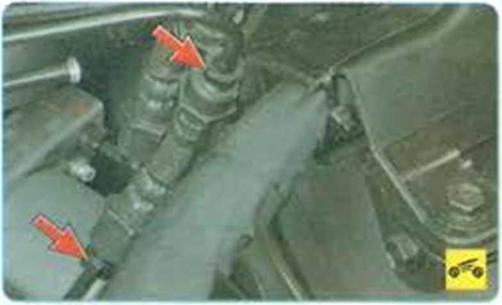

4.           Откачайте часть тормозной жидкости из бачка главного тормозного цилиндра ниже уровня штуцера подачи тормозной жидкости в главный цилиндр привода зыклочения сцеп­ления. чтобы предотвратить вытекание жид­кости из бачка...

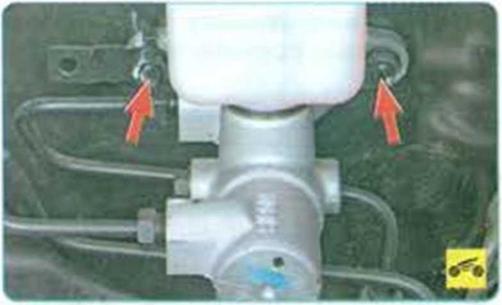

6.       Отверните две гайки крепления главного тормозного цилиндра и отведите главный тормозной цилиндр от вакуумного усилителя.

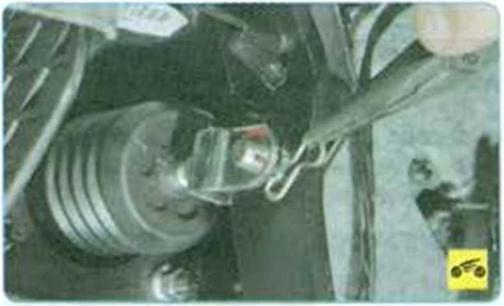

7.       В салоне под панелью приборов поддень­те отверткой пружинный шплинт.

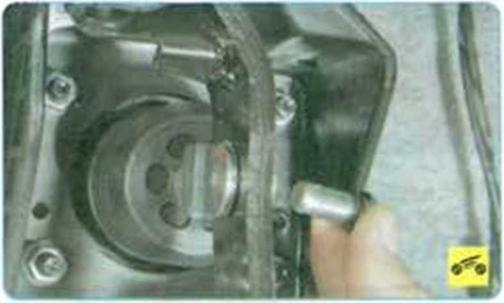

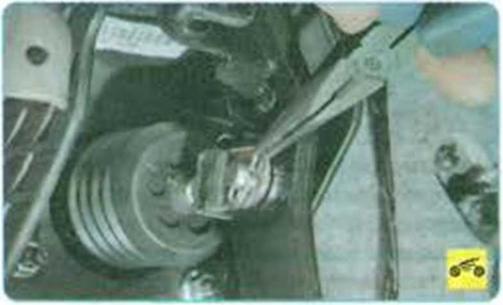

8.       Извлеките его из отверстия пальца вилки толкателя вакуумного усилителя.









10 Отверните четыре гайки крепления кронштейна педали тормоза к кузову и шпиль­кам вакуумного усилителя тормозов.

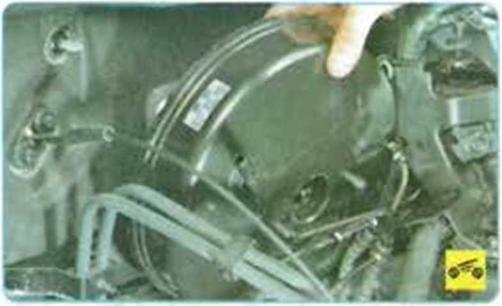

11.       Сдвиньте вакуумный усилитель в сторо­ну передней части автомобиля до выхода шпилек крепления из отверстий в кузове (для наглядности главный тормозной цилиндр в сборе с бачком снят).





12.       Извлеките вакуумный усилитель из мо­торного отсека.

13.       Если сняли вакуумный усилитель для за­мены, снимите с его шпилек уплотнительную прокладку и переставьте ее на новый усили­тель. Сильно обжатую или надорванную про­кладку замените

При снятии вакуумного усилителя уплотни­тельная прокладка может остаться на кузо­ве. В этом случае аккуратно отделите про­кладку от кузова и наденьте на шпильки крепления вакуумного фильтра.

14.    Установите вакуумный усилитель и все снятые детали в порядке, обратом снятию.

При замене вакуумного усилителя тормозов поменяйте уплотнительное кольцо главного тормозного цилиндра см пп. п 13. «Заме­на главного тормозного цилиндра», с. 191). При необходимости прокачайте гидропривод выключения сцепления (см. «Прокачка гид­ропривода выключения сцепления*, с. 122).
