Kia Cerato. ЗАМЕНА БАЛКИ ЗАДНЕЙ ПОДВЕСКИ



Вам потребуются: ключи «на 12», «на 14», «на 19», «на 22», пассатижи, гидравличес­кая опора и приспособление для сжатия пружин.

Балку задней подвески удобнее всего сни­мать на подъемнике. Если нет возможности установить автомобиль на подъемник, при по­мощи домкрата вывесите заднюю часть авто­мобиля и установите его на надежные опоры.

ПОЛЕЗНЫЙ СОВЕТ

Снимать балку задней подвески необходимо с помощниками, которые будут придержи­вать и опускать балку.

ПРЕДУПРЕЖДЕНИЕ

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

ПРИМЕЧАНИЕ

Далее будут описаны операции, проведенные с левой стороны подвески, операции с правой стороны подвески выполняются аналогично.

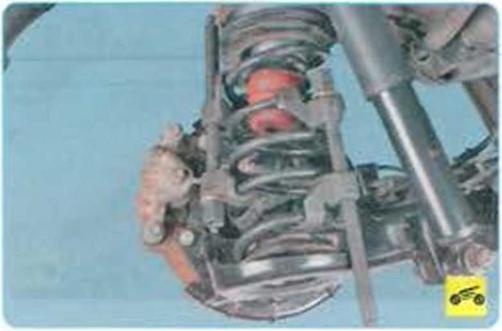

2.    Установите приспособление для сжатия пружин и сожмите пружину.

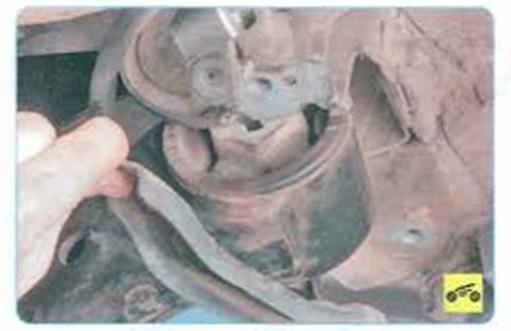

3.         Снимите пружину вместе с прокладками

пружины





4.       Выверите болт крепления кронштейна тормозного шланга...





5.       .. извлеките болт и отведите тормозной шланг в сторону.

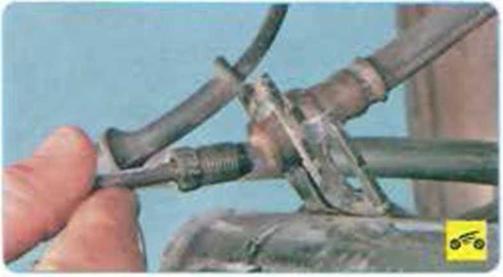

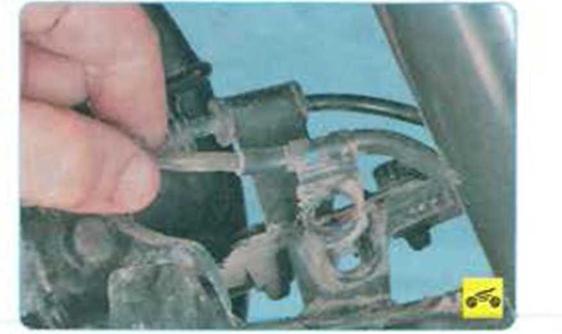

6.       Снимите запорную скобу с наконечника шланга

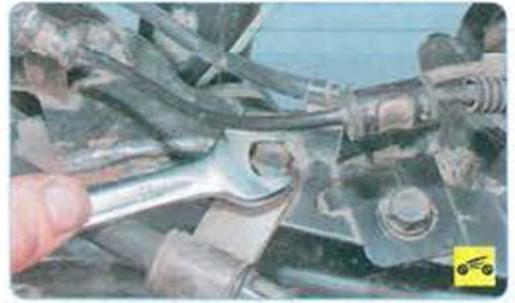

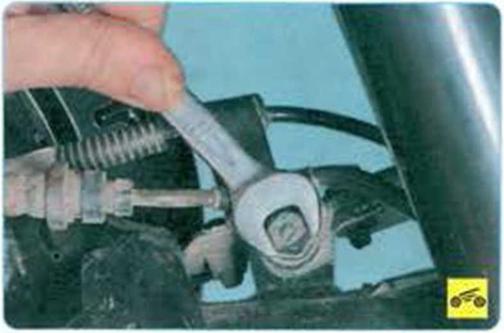

7.       Отверните гайку крепления тормозного трубопровода...

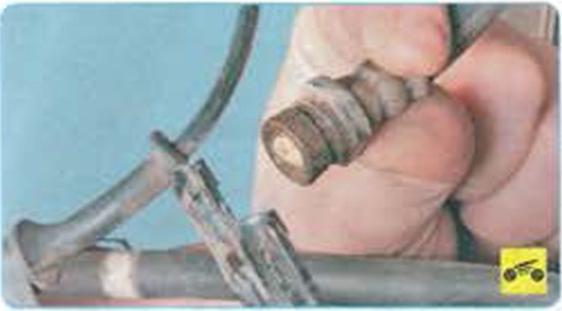

8.     ...отсоедините трубопровод и заглушите отверстие наконечника тормозного шланга

(см -Замена тормозных шлангов», с 193).

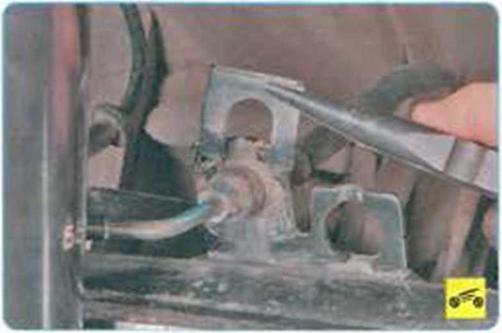

9.     Извлеките наконечник тормозного шлан­га из отверстия кронштейна.

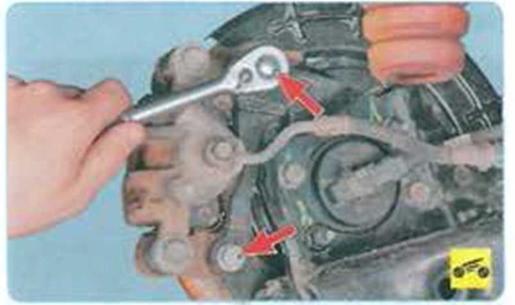

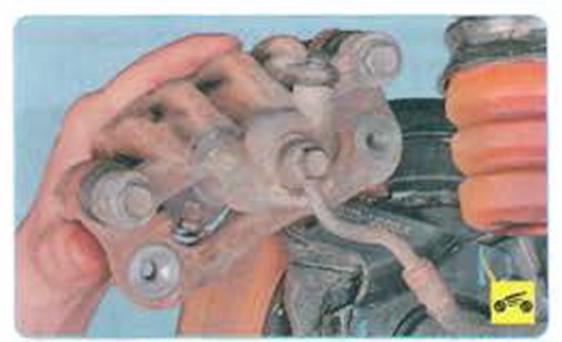

10            Выверните два болта крепления на­правляющей колодок...

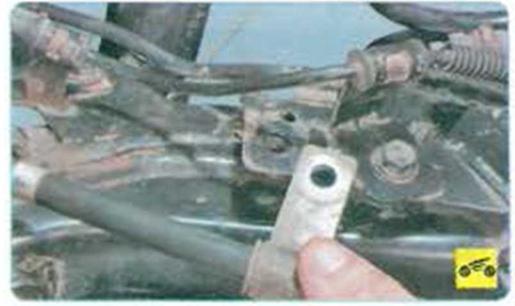

12.       Выверните болт крепления кронштейна оболочки троса привода стояночного тормо­за к продольному рычагу...





13.      ...извлеките болт и отведите трос в сторону .

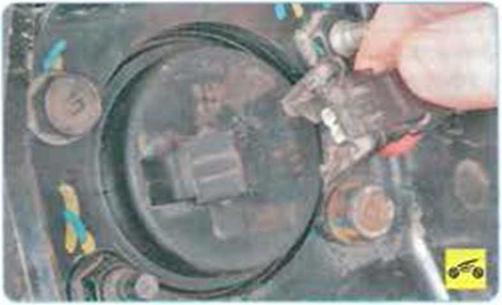

15.      ...и отсоедините колодку жгута проводов от датчика частоты вращения колеса.





16.      Выверните болты крепления кронштей­нов жгута проводов датчика частоты враще­ния колеса к балке...





17.      ...и отсоедините жгут проводов датчика частоты вращения колеса от балки









19.        ...и выверните бош кропления ступицы и кронштейна крепления тормозного суппорта.

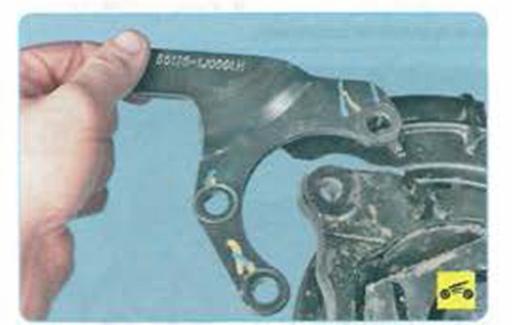

20.        Снимитe кронштейн крепления тормозного суппорта.

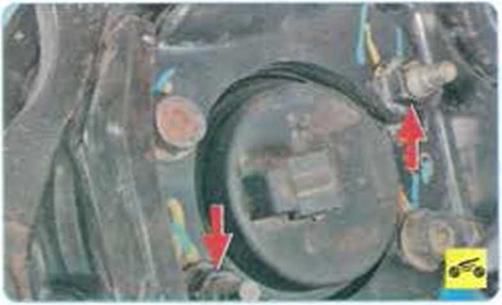

21.        Выверните болт крепления Ступицы и тормозного щита...





22.        ...и отведите тормозной диск в сборе со ступицей. Закрепите тормозной диск, не до­пуская нагяжения или перегиба троса приво­да стояночного тормоза.





23 Установите опору под балку задней под вески.

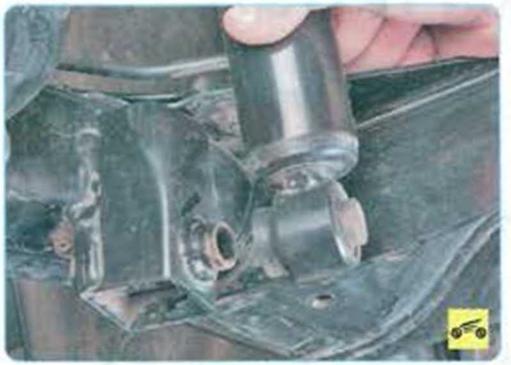

24.          Отверните гайку болта крепления амор­тизатора к рычагу, извлеките болт и отведите нижнюю часть амортизатора от оычага

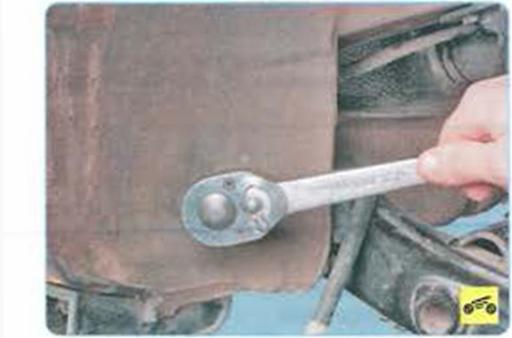

25.          Выверните болт крепления рычага бал­ки задней подвески к кузову...

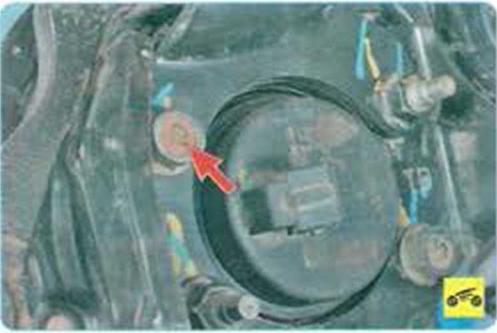

27. Выверните болты крепления опоры зад ней подвески...



28 ...и снимите опору



29. Снимите балку задней подвески

30 Установите балку задней подвески в по­рядке, обратном снятию. Окончательно затя­гивайте гайки болтов крепления балки на ав­томобиле. стоящем на земле.
