Kia Cerato. ЗАДНЯЯ ПОДВЕСКА

балкой 4 U - образного сечения Верхние и нижние концы пружины 2 упираются на упругие резиновые прокладки 2 и 6.

К рыча1ам приварены кронштейны 5 для крепления амортизаторов. а также фланцы 8, к которым прикреплены ступицы задних колес с щитами тормозных механизмов задних колес. Впереди к рычагам подвески приварены втулки, в которые запрессованы резинометаллические шарниры.

В балке задней подвески установлен стабилизатор поперечной устойчивости торсионного типа.

На кронштейнах 5 рычагов подвески болтами закреплены нижние концы гидравлических

амортизаторе» двустороннего действия. Верхние концы амортизаторов прикреплены к кузову.

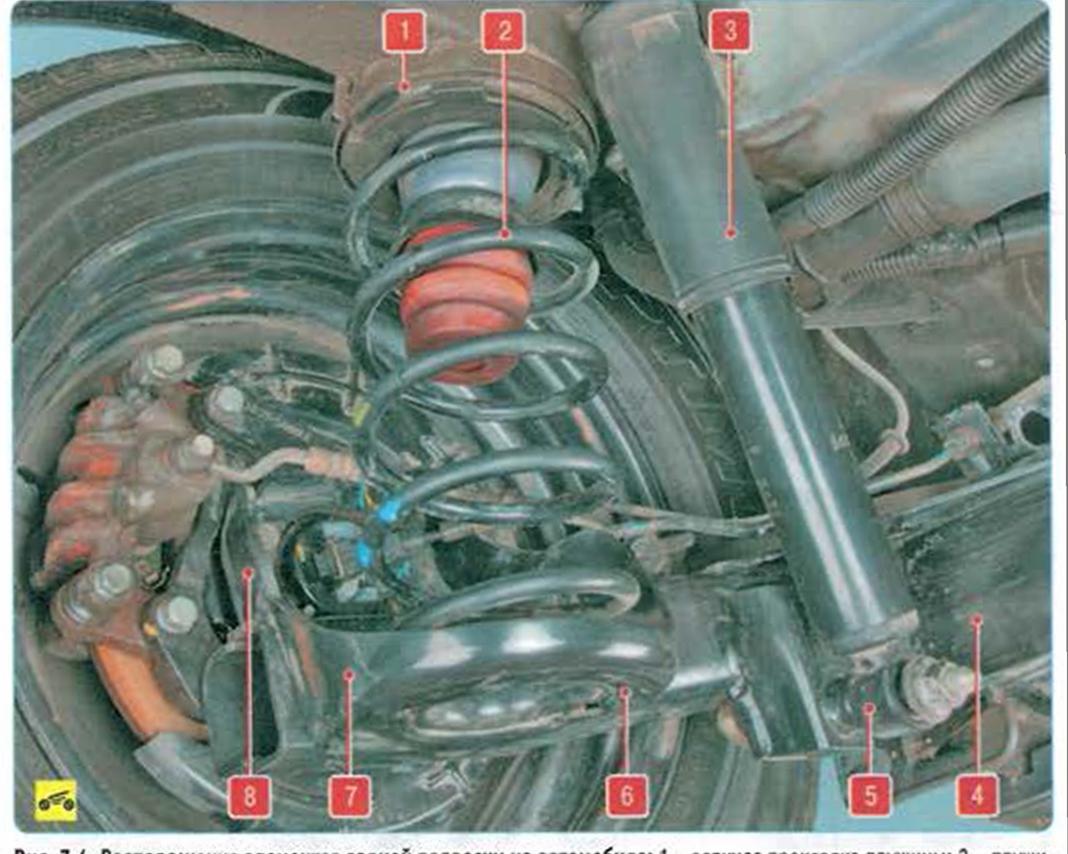

Рис. 7.4. Расположение элементов задней подвески на автомобиле: 1 - верхняя прокладка пружины; 2 - пружина задней подвески; 3 - амортизатор задней подвески; 4 - балка задней подвески; 5 - кронштейн крепления амортизатора, б - нижняя прокладка пружины; 7 - рычаг задней подвески; 8 - фланец крепления ступицы

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ЗАДНЕЙ ПОДВЕСКИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Причина неисправности	Способ устранения
Шум и стук в подвеске
Неисправна амортизаторная стойка	Замените амортизаторную стойку
Ослабление крепления амортизаторной стойки или износ втулки проушины амортизаторной стойки	Затяните болт с гайкой нижнего крепления амортизаторной стойки или замените втулки
Износ сайлентблоков рычагов подвески	Замените сайлентблоки или рычаги
Осадка или поломка пружины	Замените пружину
Выход из строя подшипника ступицы колеса	Замените подшипник
Увод автомобиля от прямолинейного движения
Разное давление в шинах	Установите нормальное давление в шинах
Разный износ или рисунок протектора шины колес	Замените шины
Нарушен угол развала	Устраните причину нарушения угла развала и отрегулируйте углы установки колес
Осадка или поломка одной из пружин	Замените пружину
Деформация продольных рычагов	Замените продольные рычаги
Износ сайлентблоков продольных рычагов	То же
Повышенный шум или неравномерный износ протектора шин
Давление воздуха в шинах не соответствует норме	Установите нормальное давление
Нарушены параметры установки колес	Установите причины нарушения параметров установки колес и отрегулируйте углы установки задних колес
Перегрузка автомобиля	Не допускайте перегрузки автомобиля
Нарушение балансировки колес	Отбалансируйте колеса
