Kia Cerato. СНЯТИЕ И УСТАНОВКА КРОНШТЕЙНА РЫЧАГА УПРАВЛЕНИЯ МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ







2.    Отверните от рычага управления короб кой передач его рукоятку.



1. Снимите облицовку тоннеля пола

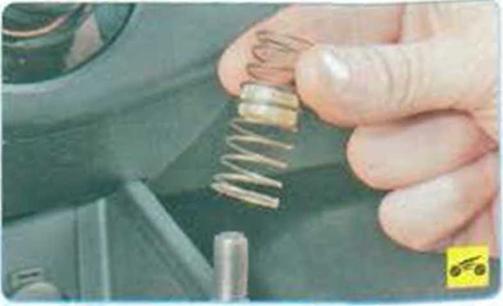

4.           ...и снимите декоративный кожух рычага управления коробкой передач в оборе с ме­ханизмом блокировки включения передачи заднего хода.

5.         Извлеките шплинт из отверстия пальца рычага выбора передач с левой стороны...





6.        ...и снимите с пальца рычага наконечник троса выбора передач.





7.        Извлеките наконечник оболочка х«а выбора передач из паза в корпусе кронштейна рычага переключения передач.

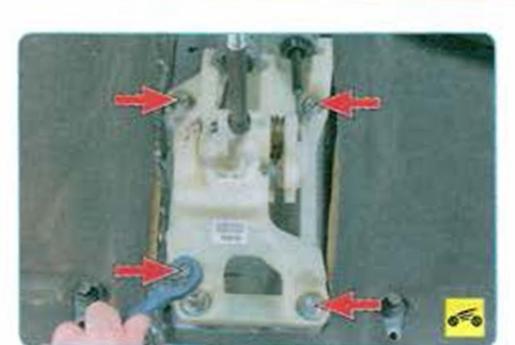

8.     Выверните четыре болта крепления корпуса кулисы к основанию кузова

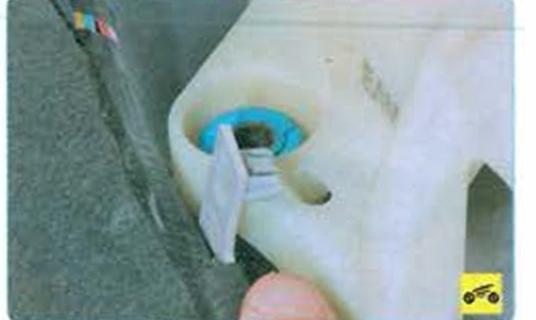

9. Преодолевая усилие фиксатора...







10... снимите держатель жгута проводов из корпуса кронштейна рычага переключения пе­редач и отведите вместе со жгутом в сторону

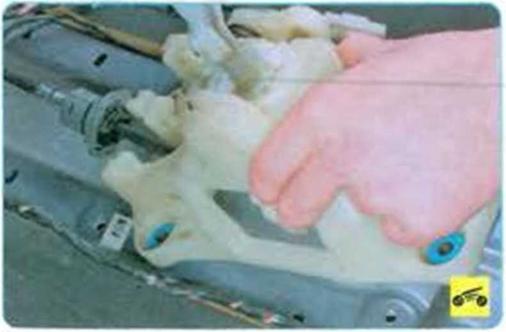

11.        Отведите кронштейн рычага переклю­чения передач и разверните его

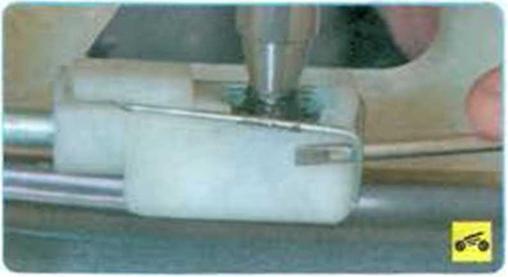

12.        Отожмите отверткой концы пружинного фиксатора.

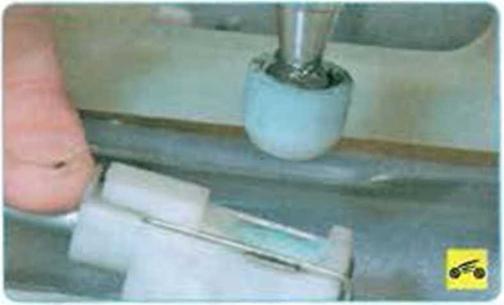

13.      Отсоедините наконечник троса от шар­нира рычага переключения передач.





14 Извлеките из паза в корпусе кронштей­на рычага переключения передач наконечник оболочки троса переключения передач.

15.      Снимите кронштейн рычага переключе­ния передач.

16.      Установите кулису рычага управления коробкой передач и все снятые детали в по­рядке. обратном снятию.

ПРИМЕЧАНИЕ

Разборка кулисы в случае её повреждения не имеет смысла, так как детали кулисы в от­дельности в продаже отсутствуют.

ПОЛЕЗНЫЙ СОВЕТ

В случае затрудненного перемещения рыча­га управления коробкой передач или появле­ния скрипа при переключении передач мож­но попробовать, не снимая кронштейн рыча­га переключения передач с автомобиля, смазать шарнир рычага консистентной смаз­кой. Возможно, после смазки шарнира даль­нейшая разборка кронштейн рычага пере­ключения передач не потребуется.
