Kia Cerato. ОРГАНЫ УПРАВЛЕНИЯ

Расположение органов управления показано на рис. 1.9. Для удобства пользования на рукоятки, кнопки и контрольно-измерительные приборы, расположенные на панели приборов и других дополнительных панелях управления. нанесены символы функционального назначения.

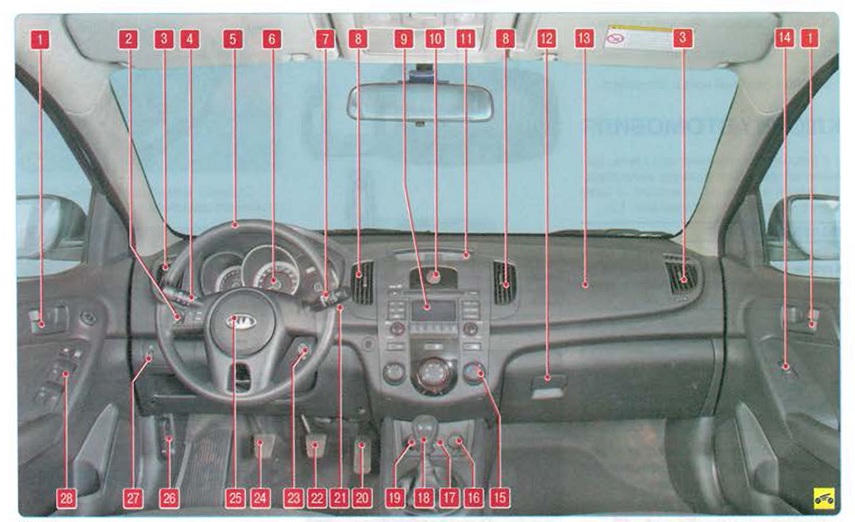

Рис. 1.9. Панель приборов и органы управления

Kia Cerato. ПАНЕЛЬ ПРИБОРОВ

1 - внутренние ручки замков дверей

Позволяют открывать передние двери из салона автомобиля.

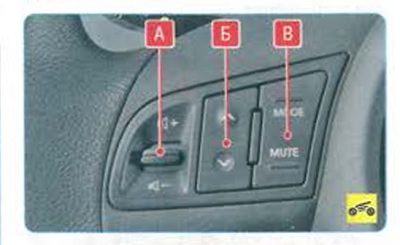

2 - блок клавиш управления аудиосистемой. Нажатием на клавишу А регулируется громкость динамиков аудиосистемы.

При нажатии на клавишу Б переключаются треки, радиостанции в зависимости от выбранной функции аудиосистемы.

При нажатии клавиши В переключаются режимы работы аудиосистемы (FM1 - FM2 -LW/MW - CD-диск - дополнительный аудиовход - выключение аудиосистемы).
3 - боковые сопла системы вентиляции и отопления


4 - подрулевой переключатель указателей поворота и переключателей наружного освещения.

- режим включения указателей поворота. Переведите рычаг вверх или вниз до включения указателей поворота. При перемещении рычага вверх или вниз в комбинации приборов начинает мигать сигнализатор 15 (см. рис. 1.10). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении вверх или вниз только до момента ощутимого сопротивления, не фиксируя рычаг. При отпускании рычаг вернется в исходное положение;
ПРИМЕЧАНИЕ_

Указатель поворотов работает только при включенном зажигании.
- режим включения света фар. Чтобы включить свет в фарах, поверните рукоятку А рычага переключателя вокруг ее оси. В режиме включения света фар переключатель может занимать два положения:

- все выключено;

 - включены габаритные огни в передних и задних фонарях, а также подсветка комбинации приборов;

- включен ближний свет.

Для того чтобы переключить свет фар с ближнего на дальний, переместите рычаг по направлению от себя. При включении

дальнего света фар в комбинации приборов загорается сигнализатор 4 (см. рис. 1.10).

Для сигнализации дальним светом фар передвиньте рычаг переключателя на одну позицию к рулю (ручка переключателя наружного освещения должна находиться в положении %0 ) и отпустите Для включения противотуманных фонарей поверните переключатель Б и совместите с пиктограммой 0$

Для выключения противотуманных фонарей поверните переключатель Б в положение О
5 - рулевое колесо.

6 - комбинация приборов

7 - подрулевой переключатель стеклоочистителя, стеклоомывателя Переключатель включает электрические цепи при включенном зажигании. Подрулевой переключатель может занимать следующие положения:

0 стеклоочиститель выключен.

---прерывистый режим; для включения

переведите подрулевой переключатель вверх до первого фиксированного положения Для изменения длительности паузы поверните переключатель А по часовой стрелке - длинные паузы или против часовой стрелки - короткие паузы. Переключателем А настраиваются четыре режима прерывистой работы стеклоочистителя:

- выключение стеклоочистителя: поверните переключатель в исходное положение.

I медленный режим, для включения переведите подрулевой переключатель вверх до второго фиксированного положения;

II - быстрый режим: для включения переведите подрулевой переключатель вверх до третьего фиксированного положения;

III - кратковременный режим: для включения переведите подрулевой переключатель вниз.

Перемещением подрулевого переключателя на себя включен омыватель ветрового стекла (нефиксированное положение). При нажатии на подрулевой переключатель одновременно с омывателем автоматически включится стеклоочиститель, щетки которого совершат два рабочих цикла.

ПРИМЕЧАНИЕ

Стеклоочистители работают только при включенном зажигании и закрытом капоте. При наличии постороннего предмета на ветровом стекле стеклоочиститель пытается удалить этот предмет. Если препятствие продолжает блокировать стеклоочиститель, он прекращает работу. Удалите препятствие и снова включите стеклоочиститель.


8 - центральное сопло системы отопления, кондиционирование и вентиляция

салона
9 - головное устройство аудиосистемы может быть разных моделей в зависимости от комплектации автомобиля


10 - клавиша аварийной сигнализации Аварийная сигнализация предназначена для предупреждения других участников об опасной ситуации. При нажатии клавиши начинают мигать сигнализаторы в комбинации приборов 15 (см. рис 1.10).

При поломке автомобиля: поставьте автомобиль как можно дальше от проезжей части;

- нажмите клавишу, чтобы включить аварийную сигнализацию;

- на механической коробке передач включите первую передачу, а на автоматической коробке передач установите селектор в положение «Р»;

- пустите двигатель;

- включите стояночный тормоз;

-для предупреждения других участников дорожного движения используйте знак аварийной остановки;

- при покидании автомобиля всегда забирайте ключи с собой.
11 - часы с цифровой индикацией. Часы имеют две кнопки управления:

Н - установка часов. Для установки часов нажмите на кнопку и удерживайте ее нажатой до момента появления нужного показателя;

М - установка минут. Для установки минут нажмите кнопку и удерживайте ее нажатой до момента появления нужного показателя.

12 - вещевой ящик для хранения мелких предметов


13 - зона установки подушки безопасности переднего пассажира. В сочетании с ремнем безопасности подушка безопасности обеспечивает защиту головы и грудной клетки при сильных лобовых столкновениях.

ПРИМЕЧАНИЕ

Система подушек безопасности не заменяет ремень безопасности, а является составной частью общей концепции пассивной безопасности автомобиля.

ПРЕДУПРЕЖДЕНИЕ

Подушки безопасности не срабатывают:

- при выключенном зажигании;

- при легких лобовых столкновениях;

- при легких боковых ударах;

- при наездах;

- при опрокидывании.

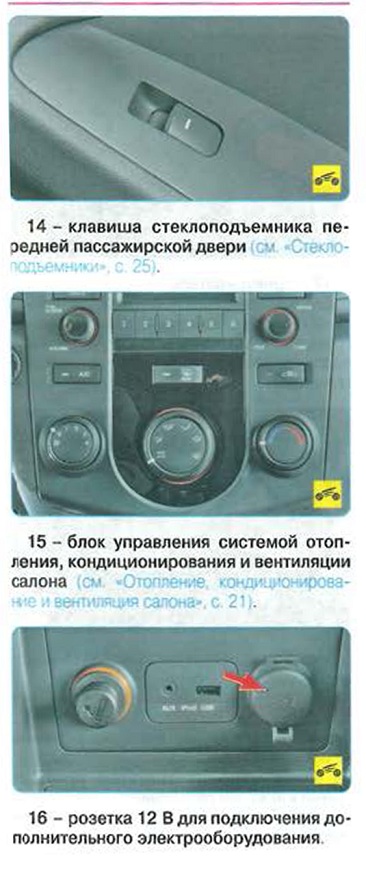

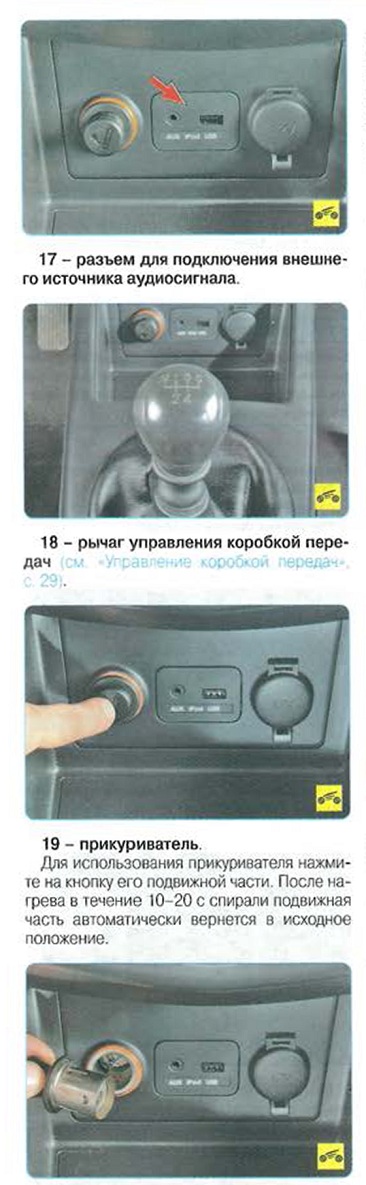

После этого извлеките прикуриватель для использования.
ПРЕДУПРЕЖДЕНИЯ_

Прикуриватель можно повторно включить не ранее чем через 20 с.

Не удерживайте прикуриватель принудительно в нажатом положении.

Не используйте патрон прикуривателя для подключения мощных электрических прибо-

ров (злектрокофеварка и пр.) - это может привести к повреждению электрооборудования автомобиля. Если кнопка прикуривателя не возвращается в исходное положение через 30 с после нажатия, извлеките прикуриватель из патрона, чтобы не допустить перегорания спирали.
20 - педаль акселератора

21 - клавиша переключения режимов маршрутного компьютера.

22 - педаль тормоза.

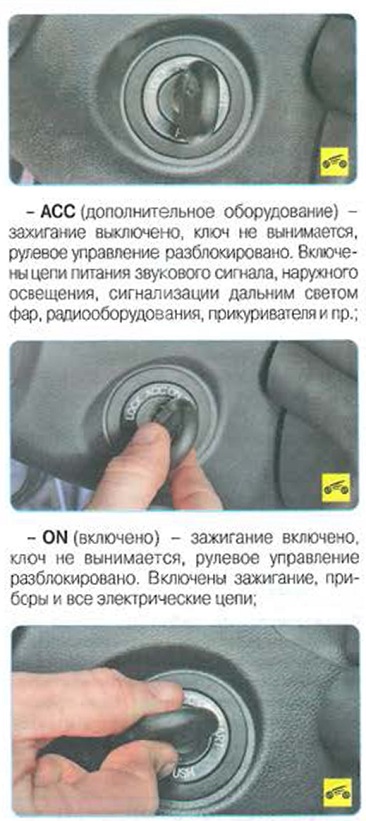

23 - выключатель (замок) зажигания

Объединен с противоугонным устройство}/ и приемной антенной иммобилизатора, рас-положен с правой стороны рулевой колонки. Ключ в замке может занимать одно из четырех положений:

- LOCK (блокировка) -• зажигание выключено. при вынутом ключе включено противоугонное устройство.

Для того чтобы извлечь ключ из замка зажигания автомобиля с механической коробкой передач, нажмите на ключ, установленный в положение «АСС» («дополнительное оборудование»), и. удерживая его нажатым, поверните в положение «LOCK» («блокировка»). Извлеките ключ из замка.

Для извлечения ключа из замка зажигания автомобиля с автоматической коробкой передач сначала переведите рычаг селектора уп-равления коробкой передач в положение «Р» («стоянка»), а затем поверните ключ в замке зажигания в положение «LOCK» («блокировка»). Извлеките ключ из замка зажигания.

Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.

Для выключения противоугонного устройства вставьте ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «АСС»;

ПРЕДУПРЕЖДЕНИЕ Не выключайте зажигание и не вынимайте ключ из замка во время движения: рулевое управление будет заблокировано и автомобиль станет неуправляемым.

- START (стартер) включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Эю положение кяюча нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «ON»

ПРЕДУПРЕЖДЕНИЕ Никогда не вынимайте ключ из замка зажигания до полной остановки автомобиля. Не исключается внезапная блокировка рулевого управления и потеря контроля над автомобилем.

ПРИМЕЧАНИЕ

ha автомобилях с автоматической коробкой передач ключ зажигания извлекается кз замка зажигания только при переводе селектора в положение «Р».
24 - педаль сцепления

25 - клавиша включения звукового сигнала. Для подачи звукового сигнала нажмите на клавишу его включения.
26 - рукоятка привода замка капота



27 - электрокорректор угла наклона

фар оборудован электроприводом и позволяет плавно изменить угол наклона фар в соответствии с загрузкой автомобиля. Это позволяет избежать ослепления водителей встречного транспорта. Одновременно правильная регулировка фар улучшает обзорность для водителя.

Регулировка наклона фар имеет четыре положения (0, 1. 2. 3) и возможна только при включенном ближнем свете.


Положения регулятора примерно соответствуют следующим состояниям загрузки;

0 один водитель или водитель и пассажир на переднем сиденье;

1 - все сиденья заняты, багажник пустой;

2 - занято только сиденье водителя, багажник полностью загружен. Эксплуатация с прицепом при максимальной нагрузке на фаркоп (для моделей с установленным фаркопом);

3 - все сиденья заняты, багажник полностью загружен. Эксплуатация с прицепом при малой нагрузке на фаркоп.

28 - центральный блок управления стеклоподъемниками и клавиша блокировки задних стеклоподъемников С центрального блока можно управлять всеми стеклоподъемниками автомобиля
