Kia Ceed (2009+). ЗАМЕНА ТЕРМО­РЕГУЛИРУЮЩЕГО КЛАПАНА

1.

Удалите хладагент из системы кондицио­нирования (см. «Удаление хладагента из сис­темы кондиционирования», с. 269). Для пре­дотвращения случайного пуска двигателя выньте ключ из замка зажигания.











3.   Выверните болт  А крепления фланцев от­водящего и подводящего трубопроводов к терморегулирующему клапану Выверните два болта Б крепления клапана к фланцу ис­парителя.

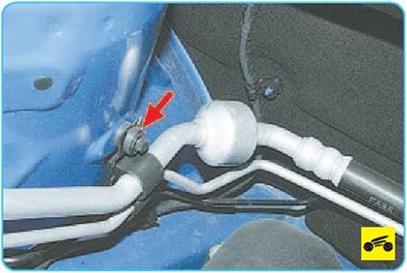

4.   Отверните гайку и освободите скобу дер­жателя трубопроводов на правом брызговике кузова.

5.   Сдвиньте прижимную пластину и отведи­те фланцы трубопроводов от терморегулиру­ющего клапана.

6.   Снимите клапан с фланца испарителя.


Если в дросселирующем отверстии клапана обнаружены частицы твердого осадка (как правило, в виде маленьких шариков), значит, разрушился фильтрующий элемент ресиве­ра, заполненный гранулами осушителя (си­ликагеля). Замена только терморегулирую­щего клапана в этом случае не даст положи­тельного результата. Потребуется замена картриджа ресивера с промывкой системы. Эта довольно трудоемкая работа может быть выполнена только в специализированном сервисном центре с использованием специ­ального технологического оборудования.

7.      Установите на фланец трубопроводов испарителя новые уплотнительные кольца и смажьте их маслом для компрессора.

8.      Установите терморегулирующий клапан в порядке, обратном снятию. Не прилагайте чрезмерного усилия при затяжке болтов креп­ления клапана.





9.  Установите на фланцы отводящего и под­водящего трубопроводов новые уплотнитель­ные кольца и смажьте их маслом для компрес­сора. Подсоедините трубопроводы к термо­регулирующему клапану в порядке, обратном снятию.

10.      Затяните болт крепления прижимной пластины, не прилагая при этом чрезмерного усилия.

11.      Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.





Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ОТОПЛЕНИЯ, КОНДИЦИОНИРОВАНИЯ И ВЕНТИЛЯЦИИ САЛОНА



Блоки управления системой отопления, кондиционирования и вентиляции салона ав­томобилей выпуска до 2009 года и автомоби­лей с 2009 года выпуска различаются по внешнему виду и расположению органов уп­равления. Однако снимают и устанавливают их идентично.

Вам потребуется отвертка с крестооб­разным лезвием.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

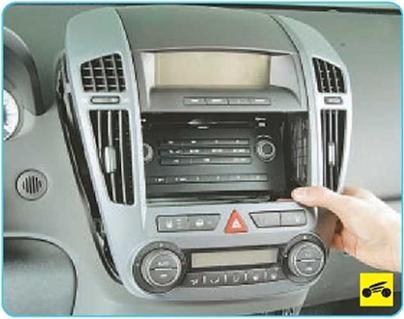

2.    Преодолевая усилие пружинных фикса­торов, отсоедините от панели приборов цент­ральную накладку.

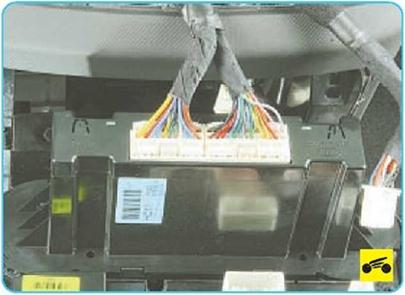

3.    Отсоедините колодки жгута проводов от блока управления.

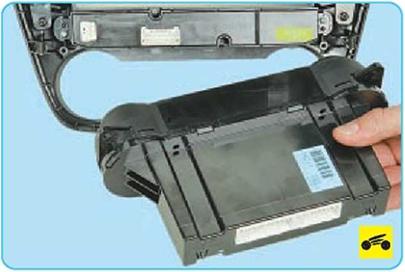

5.    ...и снимите блок управления.

6.    Установите блок управления системой отопления, кондиционирования и вентиляции салона в порядке, обратном снятию.
