Kia Ceed (2009+). УДАЛЕНИЕ ХЛАДАГЕНТА ИЗ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

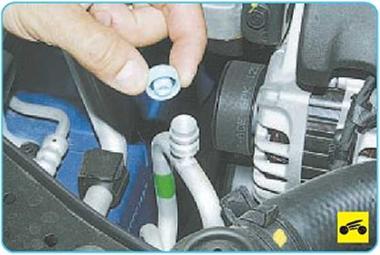

2. Аккуратно нажмите тонкой отверткой с длинным жалом на наконечник золотника клапана и стравите хладагент из системы.

ПРЕДУПРЕЖДЕНИЯ

Выпускайте хладагент из системы кондиционирования на открытом воздухе или в хорошо проветриваемом помещении.

Хладагент при атмосферном давлении переходит в газообразное состояние. Выпускайте хладагент из системы очень тонкой струей. При стравливании хладагента возможно разбрызгивание некоторого количества смешанного с ним масла. Для предохранения подкапотного пространства от загрязнения положите вокруг сервисного клапана обтирочную ткань.

ЗАМЕНА УПЛОТНИТЕЛЬНЫХ КОЛЕЦ

Несмотря на то, что уплотнительные кольца внешне могут выглядеть одинаково, необходимо использовать только те уплотнительные кольца, которые рекомендованы для систем кондиционирования воздуха. В противном случае в соединении может возникнуть утечка хладагента.

Устанавливайте новые уплотнительные кольца из ремкомплектов для кондиционера при каждой разборке соединений, за исключением тех случаев, когда уплотнительные кольца поставляются в комплекте с новыми деталями.

При замене уплотнительного кольца в разборном соединении точно определите конструкцию фитинга, чтобы правильно подобрать тип и размер уплотнительного кольца.

Перед установкой убедитесь в том, что ни уплотнительное кольцо А ни фитинг Б не повреждены и не деформированы. Деформированные или поврежденные детали подлежат замене. При установке новых уплотнительных колец обязательно смажьте их маслом для компрессора кондиционера. Несоблюдение рекомендаций по снятию и установке элементов системы может привести к утечке хладагента в процессе эксплуатации кондиционера.

Kia Ceed (2009+). КОМПРЕССОР КОНДИЦИОНЕРА

Компрессор кондиционера - достаточно сложный, высокотехнологичный агрегат Некоторые узлы насосной части компрессора изготовлены с применением селективной сборки. Поэтому фирмы, производящие комплектующие, детали для ремонта насосной части компрессоров в розничную продажу не поставляют Единственный ремонтопригодный в гаражных условиях узел компрессора - это электромагнитная муфта привода.

При эксплуатации автомобиля выход муфты компрессора из строя - очень распространенная неисправность. Как правило, сначала начинает разрушаться подшипник шкива. Причиной может послужить неправильное натяжение ремня привода, попадание воды при проезде глубокой лужи, проскальзывание прижимного диска и, следовательно, перегрев подшипника и т.д. По мере разрушения подшипника начинает появляться люфт шкива. Когда люфт достигнет критического значения, внутренняя поверхность шкива при вращении начинает тереться о поверхность корпуса катушки электромагнита.

В результате трения детали нагреваются, начинается выгорание изоляции обмотки катушки, происходит электрическое замыкание - электромагнит выходит из строя. В самых запущенных случаях происходит заклинивание подшипника и проворачивание внутренней обоймы подшипника на посадочной шейке крышки компрессора. После этого компрессор приходится заменять, а это очень дорогой ремонт на специализированных сервисах.

Чтобы не подвергать себя ненужным расходам, при осмотрах автомобиля обращайте внимание на нехарактерные шумы при работе компрессора кондиционера. При подозрении на возникновение проблем с подшипником шкива снимите ремень привода (см. «Проверка, регулировка и замена ремня привода вспомогательных агрегатов», с. 192) и рукой проверните шкив. Шкив должен вращаться на подшипнике равномерно, бесшумно, без заеданий. Не должно быть осевого и радиального люфта.

При необходимости замените подшипник, не дожидаясь его полного разрушения.

Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА КОМПРЕССОРА КОНДИЦИОНЕРА

Вам потребуются: ключи «на 10», «на 12».

1. Удалите хладагент из системы кондиционирования (см. «Удаление хладагента из системы кондиционирования», с. 269). Установите автомобиль на смотровую канаву.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

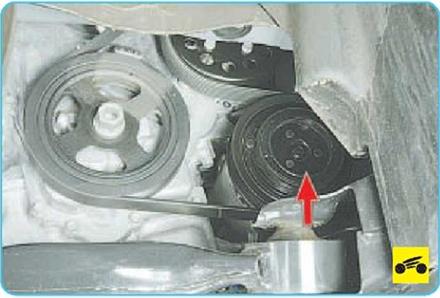

3. Снимите правый брызговик двигателя

(см. «Снятие и установка брызговиков двигателя», с. 70).

4. Снимите ремень привода вспомогательных агрегатов (см. «Проверка, регулировка и замена ремня привода вспомогательных агрегатов», с. 192).

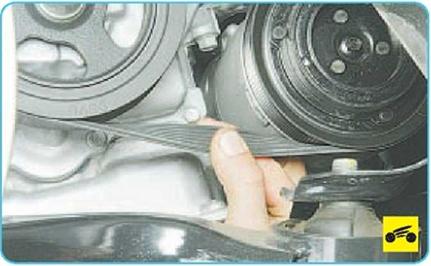

5. Проверьте состояние приводного ремня.

ПРИМЕЧАНИЕ

Замените ремень, если при осмотре вы обнаружите:

- следы износа зубчатой поверхности, трещины, подрезы, складки или отслоение ткани от резины;

- трещины, складки, углубления или выпуклости на наружной поверхности ремня;

- разлохмачивание или расслоение на торцовых поверхностях ремня;

- следы масла на поверхности ремня.

ПРЕДУПРЕЖДЕНИЕ______________________________

Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно вследствие нарушения герметичности сальников валов двигателя) надо устранить немедленно.

ПРИМЕЧАНИЕ

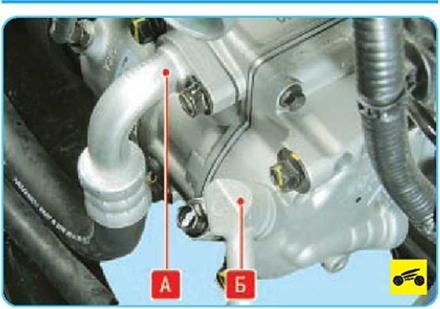

Трубопроводы низкого А и высокого Б давления подсоединены к корпусу компрессора с помощью фланцевых соединений.

Отсоединение компрессора для наглядности показано на снятом силовом агрегате.

8. Аналогично отсоедините трубопровод низкого давления.

ПРЕДУПРЕЖДЕНИЕ__________________________

Сразу же после отсоединения заглушите пробками отверстия компрессора и трубопроводов, чтобы не допустить попадания влаги и грязи в систему кондиционирования.

9. Отсоедините колодку жгута проводов электромагнитной муфты включения компрессора.

10. Выверните четыре болта крепления...

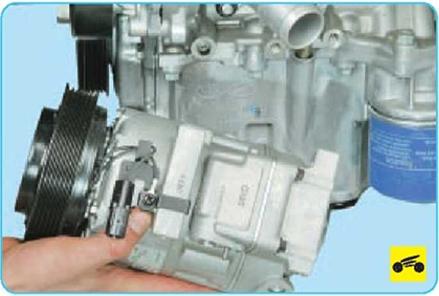

11. ...извлеките болты из монтажных отверстий и снимите компрессор кондиционера.

12. Установите компрессор и все снятые детали в порядке, обратном снятию.

Технологические заглушки фланцев нового компрессора открывайте только непосредственно перед подсоединением трубопроводов. Новые уплотнительные кольца фланцев трубопроводов при установке обязательно смажьте маслом для компрессора кондиционера.
