Kia Ceed (2009+). ПРОВЕРКА СТЕПЕНИ ИЗНОСА ТОРМОЗНЫХ КОЛОДОК, ДИСКОВ И БАРАБАНОВ

Вам потребуется штангенциркуль или линейка.



ПРИМЕЧАНИЕ______________________________

Если при торможении автомобиль уводит в сторону или слышен посторонний шум, проверьте состояние тормозных колодок.

1.      Установите автомобиль на подъемник или домкрат.

2.      Снимите переднее колесо.



3.    Проверьте через отверстие в корпусе тормозной скобы состояние колодок тормоз­ных механизмов передних колес. Если толщи­на фрикционных накладок менее допустимой (табл. 9.1), замените тормозные колодки (см. «Замена тормозных колодок тормозных меха­низмов передних колес», с. 178).





4.    Измерьте толщину тормозного диска. Если его толщина менее допустимой (см. табл. 9.1), замените тормозной диск (см. «Замена тор­мозного диска тормозного механизма перед­него колеса», с. 179).





5.    Для проверки степени износа тормозных колодок заднего дискового тормозного меха­низма снимите заднее колесо и проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикцион­ных накладок менее допустимой (см. табл. 9.1), замените тормозные колодки (см. «Замена тормозных колодок тормозных механизмов задних колес», с. 180).





6.    Измерьте толщину тормозного диска. Если его толщина менее допустимой (см. табл. 9.1), замените тормозной диск (см. «Замена тор­мозного диска тормозного механизма заднего колеса», с. 181).





7.    Для проверки степени износа колодок стояночного тормоза на автомобилях с зад­ними дисковыми тормозными механизмами снимите тормозной диск (см. «Замена тор­мозного диска тормозного механизма задне­го колеса», с. 181).

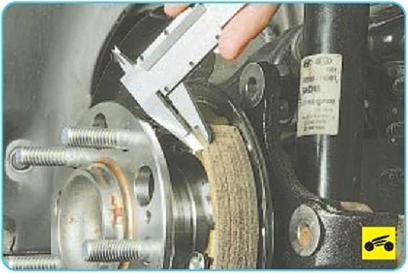

8.    Измерьте толщину накладок колодок сто­яночного тормоза.

ПРИМЕЧАНИЕ________________________________

Заменяйте колодки в следующих случаях:

-      толщина фрикционных накладок менее 1 мм;

-      поверхность накладок замаслена;

-      накладки непрочно соединены с основанием.

9.    Измерьте диаметр рабочей поверхности тормозного барабана стояночного тормоза. Если он больше допустимого, замените тор­мозной диск в сборе с тормозным барабаном

(см. «Замена тормозного диска тормозного механизма заднего колеса», с. 181).



РАЗМЕРЫ ТОРМОЗНЫХ КОЛОДОК И ДИСКОВ РАБОЧЕЙ ТОРМОЗНОЙ СИСТЕМЫ                                                                                                     Таблица                                                                                                                                                                                     9.1



Параметр	Значение, мм
Передние тормозные механизмы
Толщина тормозного диска	26
Минимальная толщина тормозного диска	24
Максимальное колебание толщины (измеренное в восьми точках)	0,005
Максимальное биение тормозного диска	0,05
Толщина накладки тормозной колодки	11
Минимальная толщина фрикционной накладки тормозной колодки	2
Задние тормозные механизмы
Толщина тормозного диска	10
Минимальная толщина тормозного диска	8,4
Максимальное колебание толщины (измеренное в восьми точках)	0,01
Максимальное биение тормозного диска	0,05
Толщина накладки тормозной колодки	10
Минимальная толщина фрикционной накладки тормозной колодки	2



10.     Для проверки степени износа тормоз­ных колодок заднего барабанного тормозного механизма снимите заднее колесо и тормоз­ной барабан.

11.     Измерьте толщину фрикционной на­кладки. Если толщина менее допустимой, за­мените колодки.

ПРИМЕЧАНИЕ

Заменяйте колодки в следующих случаях:

-     толщина фрикционных накладок менее 1 мм;

-     поверхность накладок замаслена;

-     накладки непрочно соединены с основанием.
