Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА РУЛЕВОЙ КОЛОНКИ

Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА РУЛЕВОЙ КОЛОНКИ

Рулевая колонка - один из важнейших элементов обеспечения безопасности дорожного движения, поэтому заменяйте установленные в рулевой колонке валы рулевого управления или колонку в сборе при наличии следующих дефектов:

- деформация или повреждение промежуточного вала, люфт в карданном шарнире, повреждение его клеммового соединения с вал ом-шестерней рулевого механизма;

-деформация или повреждение вала и корпуса рулевой колонки, повреждение шлицев соединения вала со ступицей рулевого колеса;

- люфт в карданном шарнире промежуточного вала или повреждение его клеммового соединения с валом рулевой колонки;

- повреждение механизма регулировки положения рулевой колонки;

- выход из строя электроусилителя рулевого управления.

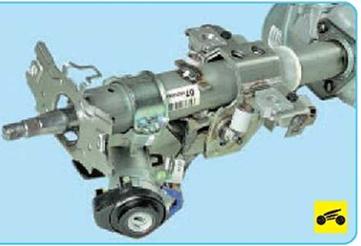

Рулевую колонку можно снять с автомобиля как в сборе с выключателем (замком) зажигания, так и без него. Показано снятие рулевой колонки в сборе с выключателем.

Вам потребуются: ключи «на 10», «на 12» отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 160).

3. Выверните три винта крепления нижней части кожуха рулевой колонки...

4. ...и снимите кожухи.

5. Отожмите фиксатор крепления левого подрулевого переключателя...

6. ...отведите его в сторону..

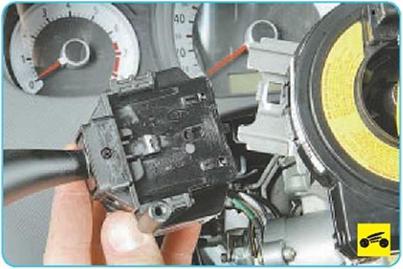

7. ...отсоедините колодку жгута проводов и снимите левый под рулевой переключатель.

8. Аналогичным способом снимите правый подрулевой переключатель.

9. Зафиксируйте от проворачивания контактное кольцо звукового сигнала и подушки безопасности.

10. Отверткой отожмите фиксатор крепления...

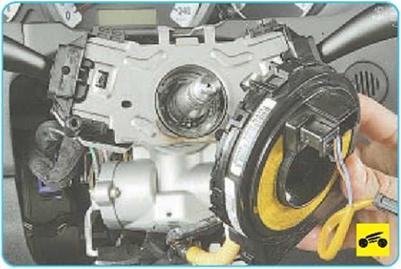

11. ...снимите с рулевого вала контактное кольцо...

12. ...и отсоедините от него колодки проводов.

13. Преодолевая усилие пластмассовых фиксаторов, снимите декоративную крышку монтажного блока.

14.

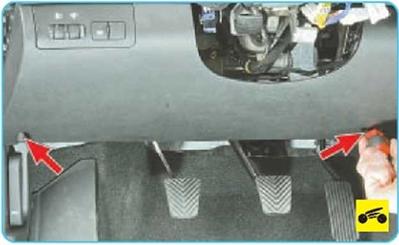

Выверните два винта бокового крепления нижнего декоративного щитка панели приборов.

15. Выверните два передних винта крепления...

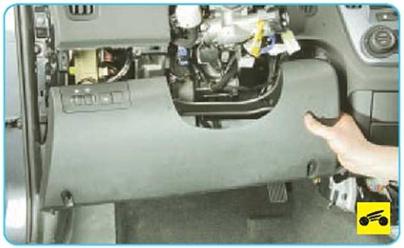

16. ...отведите от панели декоративный щиток...

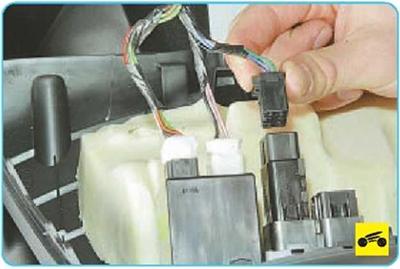

17. ...отсоедините колодки жгута проводов от блока корректора фар и снимите декоративный щиток.

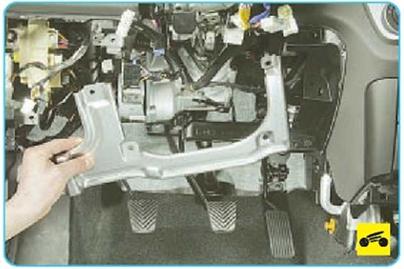

18. Выверните пять болтов крепления усилителя...

19. .. и снимите его.

20. Отсоедините колодку жгута проводов от электроусилителя рулевого управления.

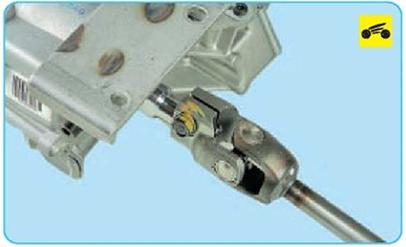

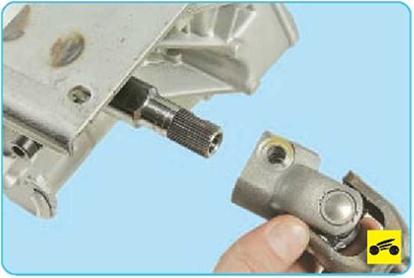

21. Выверните стяжной болт клеммового соединения нижнего карданного шарнира...

ПОЛЕЗНЫЙ СОВЕТ

При снятии рулевой колонки пометьте любым доступным способом взаимное положение клеммового соединения нижнего карданного шарнира промежуточного вала и ва- ла-шестерни рулевого механизма.
