Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС

Приводы передних колес снимают для за­мены при повреждении или для замены шар­ниров и их чехлов. Кроме того, приводы пе­редних колес бывает необходимо снимать для получения доступа к другим агрегатам.




Вам потребуются: торцовые головки «на 17», «на 32», пассатижи, монтажная лопатка.

1.     Снимите брызговик двигателя (см. «Снятие и установка брызговиков двигателя», с. 70).

2.     Слейте масло из коробки передач (см. «Проверка уровня, доливка и замена масла в механической коробке передач», с. 132).

ПРЕДУПРЕЖДЕНИЯ

При отворачивании гайки ступицы автомо­биль должен стоять на земле.

Ослабляйте и затягивайте гайки крепления ко­лес только на автомобиле, стоящем на земле.

3.

Затормозите автомобиль стояночным тормозом, установите противооткатные упо­ры («башмаки») под задние колеса, приподни­мите переднюю часть автомобиля, подставив надежные опоры. Снимите переднее колесо.

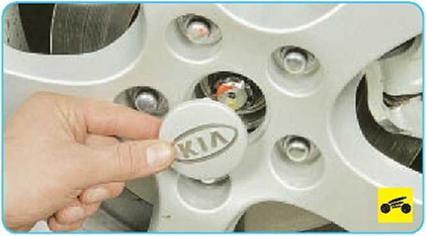

6.     Установите на место колесо, опустите ав­томобиль на землю и извлеките декоративную заглушку

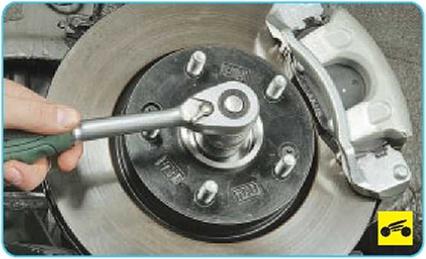

7.     Ослабьте затяжку гайки ступицы колеса.

8.     Приподнимите переднюю часть автомо­биля, подставив надежные опоры, и снимите переднее колесо.









10.                      Снимите шайбу с хвостовика наружного шарнира равных угловых скоростей.

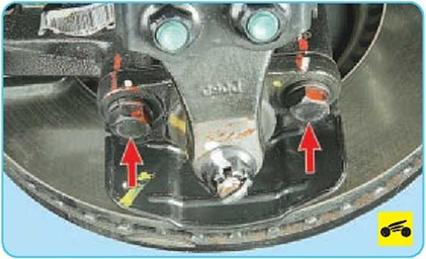

11.                      Выверните два болта крепления корпу­са шаровой опоры к поворотному кулаку.





12.      Немного отведите амортизаторную стойку в сторону одновременно вынимая из ступицы хвостовик наружного шарнира равных угловых скоростей.

ПОЛЕЗНЫЙ СОВЕТ

Если не удается извлечь хвостовик шарнира усилием рук, выбейте его из ступицы легки­ми ударами молотка через проставку, изго­товленную из мягкого металла или дерева.

13.      Аналогично отсоедините от ступицы правый привод.

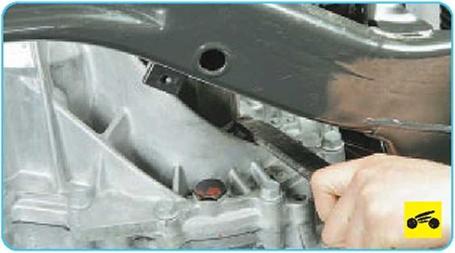

14.      С помощью монтажной лопатки выпрес- суйте хвостовик внутреннего шарнира приво­да левого переднего колеса из шестерни по­луоси дифференциала...





15.    ...и снимите привод.

ПРИМЕЧАНИЕ_____________________

Зазор между корпусом внутреннего шарнира и картером коробки передач очень мал, по­этому невозможно сразу полностью вста­вить в него конец монтажной лопатки. Введя заостренную часть монтажной лопатки в за­зор, аккуратными ударами молотка вдоль лопатки вбейте ее конец вглубь зазора, ото­двигая лопаткой как клином корпус шарнира от картера до момента выхода стопорного кольца хвостовика шарнира из шестерни по­луоси. Затем окончательно выдвиньте ло­паткой хвостовик шарнира из шестерни.

ПОЛЕЗНЫЙ СОВЕТ________________

Пользуясь монтажной лопаткой при выпрес- совке внутреннего шарнира из шестерни по­луоси коробки передач, не повредите картер коробки передач и шарнир.

16.     Аналогично спрессуйте хвостовик внут­реннего шарнира привода правого переднего колеса.

17.     Для установки привода сначала введите шлицевый хвостовик корпуса наружного шар­нира в ступицу колеса, установите пружинную упорную шайбу и навинтите гайку ступицы до упора, не затягивая ее окончательно.

18.     Затем введите шлицевый хвостовик корпуса внутреннего шарнира привода лево­го переднего колеса в сальник полуоси и не­много проверните вал привода, чтобы совпа­ли шлицы хвостовика шарнира и шестерни полуоси.

19.     Отведите вниз рычаг передней подвес­ки и резким движением амортизаторной стойки с поворотным кулаком запрессуйте привод в шестерню полуоси до момента фик­сации привода стопорным кольцом.

20.     Присоедините к поворотным кулакам шаровые опоры амортизаторных стоек.

21.     Установите на свое место на поворот­ных кулаках датчики частоты вращения колес.

22.     Установите колеса и заверните гайки крепления колес до упора, не затягивая их окончательно.

23.     Сняв с опор, установите автомобиль на колеса и затяните гайки ступиц.

24.     Затяните гайки крепления колес (см. «Замена колеса», с. 54).

25.     Залейте масло в коробку передач, см. «Проверка уровня, доливка и замена масла в механической коробке передач», с. 132.

26.     Установите брызговик двигателя (см. «Снятие и установка брызговика двигателя», с. 70).
