Kia Ceed (2009+). Подкапотное пространство

Рис. 1.4. Подкапотное пространство автомобиля: 1 - правая опора подвески силового агрегата; 2 - пробка маслоналивной горловины; 3 - декоративный кожух двигателя; 4 - воз­душный фильтр; 5 - пробка бачка главного тормозного цилиндра; 6 - колодка диагностического разъема; 7 - электронный блок (контроллер) системы управления двигателем; 8 - мон­тажный блок реле и предохранителей; 9 - аккумуляторная батарея; 10 - пробка радиатора системы охлаждения двигателя; 11 - воздуховод воздушного фильтра; 12 -указатель (щуп) уровня масла в двигателе; 13 - генератор; 14- звуковой сигнал охранной сигнализации; 15 - горловина бачка омывателя; 16 - расширительный бачок системы охлаждения двигателя

Рис. 1.5. Расположение узлов и агрегатов автомобиля (вид спереди, брызговик двигателя снят): 1 - датчик частоты вращения колеса антиблокировочной системы тормо­зов (ABS); 2 - бачок омывателя; 3 - масляный картер двигателя; 4 - компрессор системы кондиционирования; 5 - масляный фильтр; 6 - радиатор системы охлаждения двигате­ля; 7 - подрамник; 8 - передняя опора подвески силового агрегата; 9 - коробка передач; 10 - шаровая опора; 11 - тормозной механизм переднего колеса; 12 - тяга рулевого механизма; 13 - рычаг передней подвески; 14 - привод левого колеса; 15 - пробка отверстия для слива масла из коробки передач; 16 - задняя опора подвески силового агре­гата; 17 - каталитический нейтрализатор; 18 - привод правого колеса; 19 - масляный картер двигателя; 20 - стабилизатор поперечной устойчивости

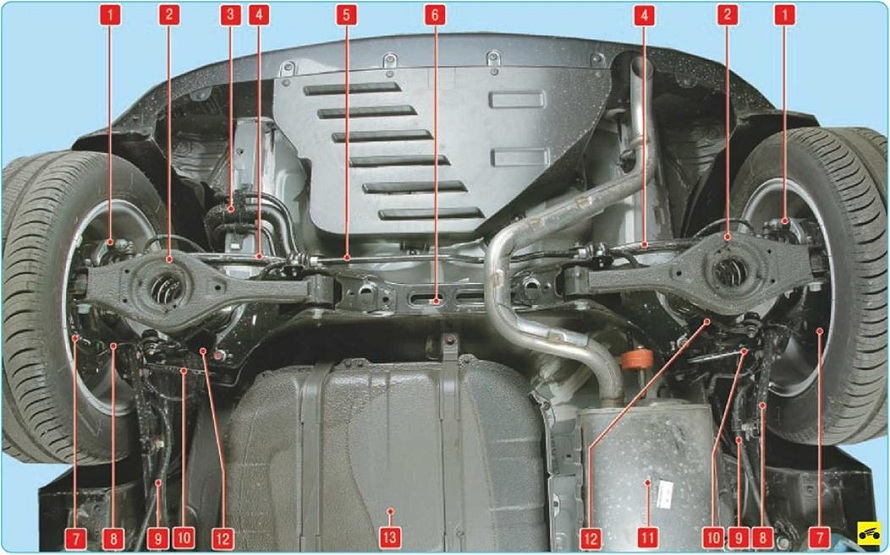

Рис. 1.6. Основные агрегаты автомобиля (вид снизу сзади): 1 - тормозной механизм заднего колеса; 2 - нижний поперечный рычаг задней подвески; 3 - наливная труба топ­ливного бака; 4 - верхний поперечный рычаг задней подвески; 5 - стабилизатор поперечной устойчивости задней подвески; б - поперечина задней подвески; 7 - щит тормоз­ного диска; 8 - продольный рычаг задней подвески; 9 - трос привода стояночного тормоза; 10 - управляющий рычаг задней подвески; 11 - основной глушитель; 12 - амортиза- торная стойка задней подвески; 13 - топливный бак
