Киа Сид. Снятие и установка сигнала

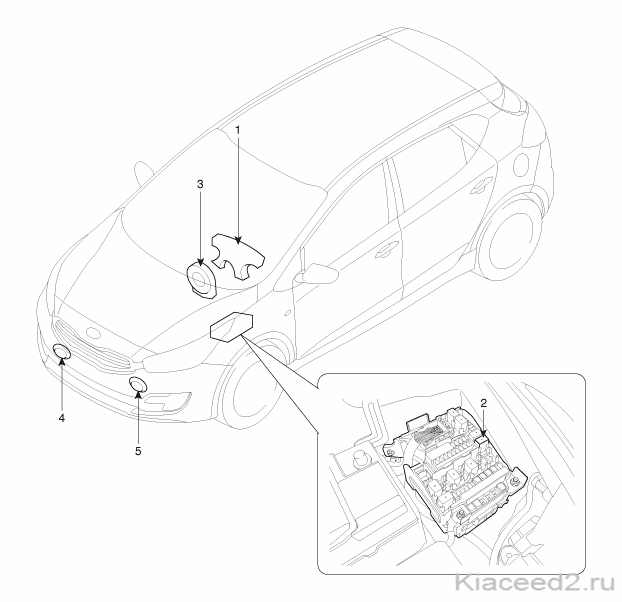

1. Выключатель гудка
2. Реле сирены (в моторном отсеке)
3. Пружинный контакт

4. Сирена (низкотональная)
5. Звуковой сигнал (высокий тон)

Проверка

Проверьте работу звукового сигнала путем подачи напряжения от аккумуляторной батареи к клемме 1, соединив при этом клемму 2 с массой.

Звуковой сигнал должен издать гудок. Если этого не произойдет, замените звуковой сигнал.

ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЕ РЕЛЕ ЗВУКОВОГО СИГНАЛА

1. Извлеките реле (А) звукового сигнала из блока реле отсека двигателя.

2. При подключении питания и массы к клеммам №85 и №86 соответственно должна появиться электропроводность между клеммами №30 и №87.

3. При отключении питания электропроводность между клеммами №30 и №87 должна отсутствовать.

Снятие

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снимите нижнюю крышку.

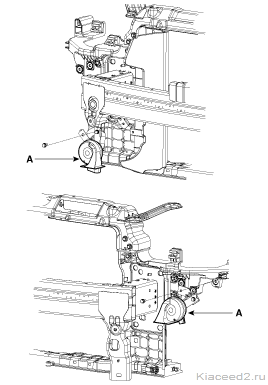

3. Выверните болт крепления и отсоедините разъем сирены, затем снимите сирену (A).

Установка

1. Подсоединить разъем гудка, затем установить гудок.

2. Установите нижнюю крышку.
