Киа Сид. Передняя подвеска

Передняя подвеска независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками 4 и 12 (рис. 7.1), витыми цилиндрическими пружинами 2 и 11, поперечными рычагами 6 и 13, стабилизатором поперечной устойчивости 7

передняя подвеска - устройство

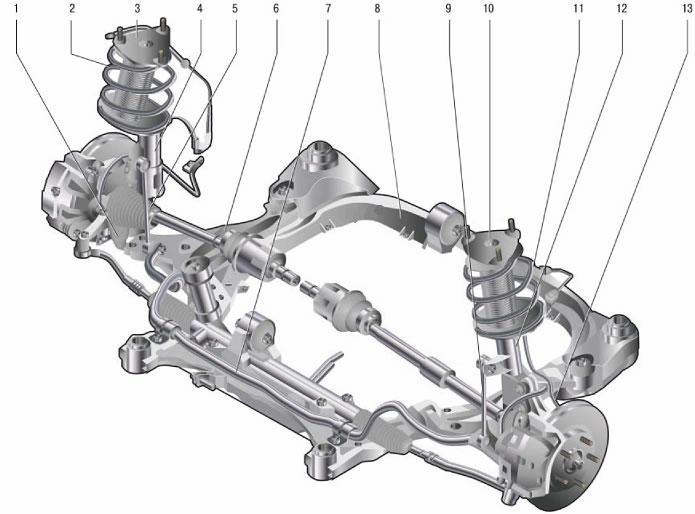

Рис. 7.1. Передняя подвеска: 1 - шаровая опора; 2,11 - пружины; 3,10 - верхние опоры стоек передней подвески; 4,12 - стойки передней подвески; 5,9 - стойки стабилизатора поперечной устойчивости, 6,13 - рычаги передней подвески; 7 - стабилизатор поперечной устойчивости; 8 - подрамник

Основные элементы передней подвески телескопические амортизаторные стойки 4 и 12, совмещающие функции телескопического элемента направляющего механизма и демпфирующею элемента вертикальных колебаний колеса относительно кузова.

На амортизаторных стойках собраны витые цилиндрические пружины 2 и 11, буфера сжатия с защитными кожухами и верхние опоры 3 и 10 с упорными подшипниками. Через верхнюю опору передается нагрузка на кузов автомобиля. Амортизаторная стойка соединена с рычагом подвески через поворотный кулак шаровой опорой 1.

Стабилизатор поперечной устойчивости 7 соединен с кузовом автомобиля двумя скобами через резиновые подушки, а с рычагами подвески - стойками 5 и 9 через резиновые втулки

Рычаги 6 и 13 подвески прикреплены к подрамнику 8 через поперечину посредством сайлент блоков и резиновых втулок.

Ступицы передних колес установлены на нерегулируемых двухрядных радиально-упорных шариковых подшипниках.

Киа Сид. Неисправности передней подвески

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ПЕРЕДНЕЙ ПОДВЕСКИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Причина неисправности	Способ устранения
Шум и стук при движении автомобиля
Ослабление крепления к подрамнику скоб стабилизато ра поперечной устойчивости автомобиля и его стоек к нижнему рычагу подвески и стабилизатору	Подтяните ослабленные резьбовые соединения
Износ резиновых элементов стабилизатора и его стоек	Замените изношенные детали
Износ резинового элемента верхней опоры амортиза торной стойки	Замените верхнюю опору амортизаторной стойки
Износ нижней шаровой опоры	Замените рычаг в сборе с опорой
Износ шарниров рулевых таг	Замените изношенные шарниры
Износ подшипников ступиц передних колес или ослаб ление крепления гайки ступицы	Замените подшипник или подтяните гайку
Поломка пружины передней подвески	Замените пружину
Разрушение буфера сжатия амортизаторной стойки	Замените буфер сжатая
Недопустимый дисбаланс передних колес	Отбалансируйте колеса
Уход автомобиля от прямолинейного движения по горизонтальной дороге
Неодинаковое давление воздуха в шинах	Отрегулируйте давление воздуха в шинах
Нарушение углов продольного наклона оси поворота передних колес	Регулировка углов продольного наклона оси поворот пе редних колес конструкцией автомобиля не предусмотре на. Если значения углов не укладываются в допустимые диапазоны, необходимо подтянуть все крепежные детали передней подвески и заменить поврежденные или изно шенные детали, поврежденный кузов отремонтируйте
Нарушение углов развала передних колес	То же
Неодинаковая осадка пружин	Замените просевшую пружину
Значительная разница в износе протектора шин	Замените шины
Шина неправильно установлена на диск	Правильно смонтируйте шину на диск, учитывая на правление вращения, а также внутреннюю или внеш нюю сторону шины
Повышенный или неравномерный износ протекторов шин
Нарушены схождение и углы установки передних колес	Отрегулируйте схождение и устраните причины нару шения углов установки колес
Повышенный износ нижних шаровых шарниров, шарни ров рулевых тяг и сайлентблоков подвески	Замените изношенные детали
Недопустимый дисбаланс колес	Отбалансируйте колеса
Деформирован кузов или повреждены детали подвески Нарушена работа амортизаторной стойки	Отремонтируйте кузов и замените поврежденные детали Замените амортизаторную стойку
