Kia Spectra. ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ

ОСОБЕННОСТИ КОНСТРУКЦИИ

На автомобиле установлена дополнительная система пассивной безопасности (SRS), кото­рая разработана для использования совместно с передними ремнями безопасности для сни­жения риска получения травм при дорож- но-транспортных происшествиях и при сраба­тывании надувных подушек безопасности.

Дополнительная система пассивной бе­зопасности включает в себя следующие элементы:





фронтальную подушку безопасности водителя, установленную в ступице рулевого колеса и состоящую из сложенной оболочки подушки и газогенератора;

фронтальную подушку безопасности пассажира на переднем сиденье ( в зависимости от комплектации ав­томобиля), установленную в панели приборов со стороны пассажира и состоящую из сло­женной оболочки подушки и газогенератора;

преднатяжители ремней безопаснос­ти водителя и переднего пассажира (при наличии фронтальной подушки безопасности пассажира). Ремни безопасности, оснащен­ные преднатяжителями. обеспечивают свое­временное реагирование на аварийное за­медление автомобиля, притягивая водителя и переднего пассажира к спинкам сидений, а также исключают их дальнейшее перемеще­ние вперед по инерции и получение травм от рулевой колонки, панели приборов и других элементов салона автомобиля. В механизме катушки ремня безопасности установлен ог­раничитель нагрузки, который предотвращает

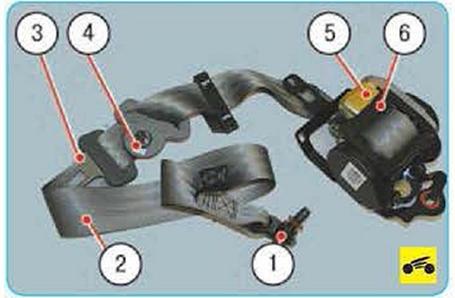

Так выглядят основные элементы ремня бе­зопасности с преднатяжителем: 1 - крон­штейн нижнего крепления; 2 - ремень;

3       - язычок пряжки ремня; 4 - кронштейн верхнего крепления; 5 - пиротехнический элемент преднатяжителя; 6 - катушка ремня безопасности.

электронный блок управления пре,с- назначенный для согласования работы всех элементов дополнительной системы пассив­ной безопасности В электронный блок управ­ления, который расположен под центральной консолью панели приборов, встроен датчик удара, активирующий цепи подушек безопас­ности и пиротехнических элементов преднатя- жителей ремней безопасности.

Блокуправления имеет резервное питание, обеспечивающее работу системы при нару­шении электроснабжения бортовой сети ав­томобиля;

контактный диск установленный в ру­левой колонке и соединяющий фронтальную подушку безопасности водителя с проводкой рулевой колонки и электронным блоком уп­равления системой,

ПРИМЕЧАНИЕ

Жгуты проводов дополнительной системы пассивной безопасности окрашены в желтый цвет для отличия их от жгутов проводов эле­ктрооборудования автомобиля.






Kia Spectra. СНЯТИЕ И УСТАНОВКА ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ



Подушку безопасности снимают для ее за­мены и при снятии рулевого колеса.

Вам потребуются: ключ TORX Т40, от­вертка с плоским лезвием.

ПРЕДУПРЕЖДЕНИЯ

Запрещается разбирать и ремонтировать модуль подушки безопасности и провода для их повторного использования.

Не допускается падение модуля подушки бе­зопасности и попадание на него воды, смаз­ки или масла.

При проведении электросварочных работ всегда отсоединяйте провод от отрицатель­ной клеммы аккумуляторной батареи и разъединяйте контактные разъемы по­душки безопасности, расположенные под рулевой колонкой рядом с контактным разъ­емом подрулевого переключателя.

Не допускается воздействие на фронталь­ную подушку безопасности температуры вы­ше 93 *С.

1.   Отсоедините провод от клеммы «-» акку­муляторной батареи.

ПРЕДУПРЕЖДЕНИЯ

Снимать подушку безопасности можно толь­ко после полного разряда конденсатора ак­тиватора. Для разряда конденсатора необ­ходимо после отсоединения провода от клеммы «-» аккумуляторной батареи подо­ждать не менее 15 мин.

Подсоединяйте провод к клемме«-» аккуму­ляторной батареи только после того, как ус­тановка модуля подушки безопасности бу­дет завершена.






2.  Выверните три винта крепления модуля подушки безопасности...

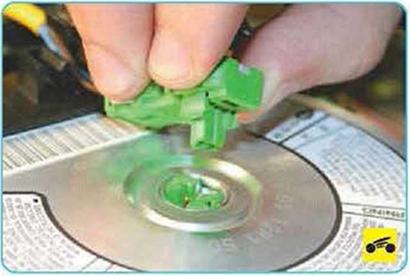

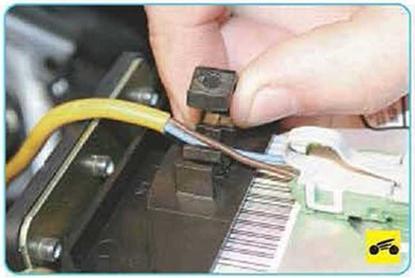

4 ..отведите фиксаторы колодок жгутов проводов в сторону..

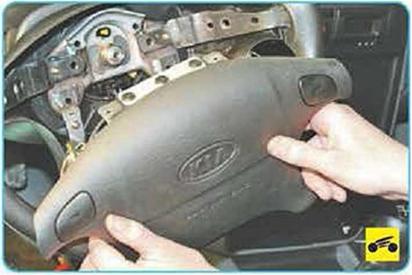

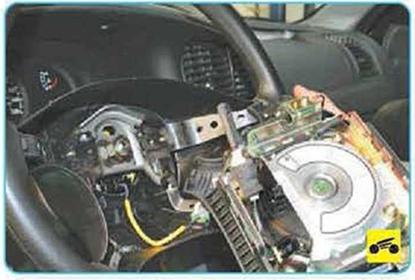

6.   ...и снимите модуль подушки безопасности.

7.    Установите модуль подушки безопаснос­ти в порядке, обратном снятию
