Kia Spectra. ЗАМЕНА РАДИАТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ S6D (DOHC)



Радиатор подлежит замене при обнаруже­нии течи из него охлаждающей жидкости.

ПРЕДУПРЕЖДЕНИЕ________________________

Снимайте радиатор только на холодном двигателе.

Вам потребуются: ключ «на 10», пасса­тижи, отвертка с плоским лезвием.

1      Отсоедините провод от клеммы«-»акку­муляторной батареи.

2.    Снимите воздуховод воздушного фильт­ра (см «Снятие и установка воздушного фильтра», с 109).

3.    Отсоедините колодки жгутов проводов от электродвигателей вентиляторов ;< м «Снятие и установка электровентиляторов ра­диатора», с 97).

4.

Отсоедините от кожуха правого электро­вентилятора держатель жгута проводов мо­торного отсека (см «Снятия и установка ;-.л< - кгровентиляторов радиатора», с 97).

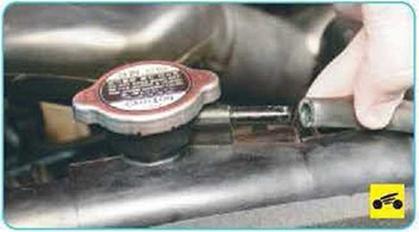

6.    Ослабьте хомут крепления шланга к пат­рубку радиатора, сжав пассатижами его ото­гнутые ушки, сдвиньте хомут по шлангу .

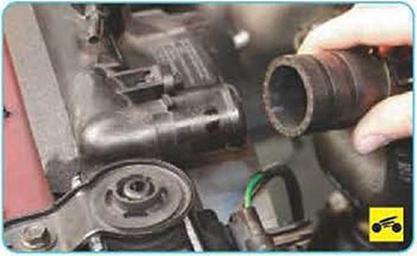

7.    . .и снимите шланг с патрубка.

8.    Снимите брызговики двигателя ( см 'Сня­тие и установка брызговиков двигателя», с 74).






9      Аналогичным образом отсоедините шланг от патрубка нижнего бачка радиатора.

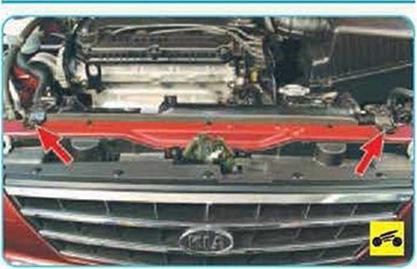

Так расположены болты крепления верхних опор радиатора к верхней поперечине рамки радиатора.

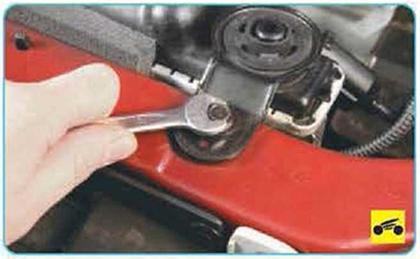

10.   Выверните болт крепления верхней опоры радиатора к верхней поперечине рам­ки радиатора...

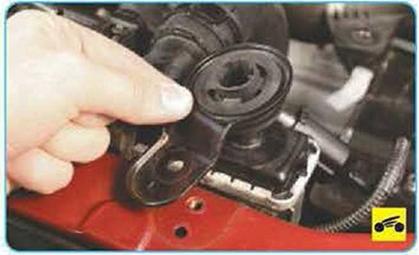

11,    ..и снимите верхнюю опору

12.    Аналогично демонтируйте вторую верх­нюю опору радиатора.

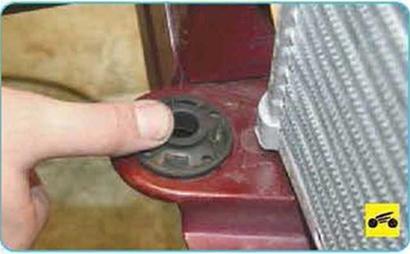

На штифты нижнего бачка радиатора надеты резиновые подушки нижних опор, устанав­ливаемые в отверстия кронштейнов в ни­жней поперечине рамки радиатора. Снимите их со штифтов...





Сильно обжатые или затвердевшие подушки замените.

14.    Осмотрите подушки верхних опор ради­атора, Сильно деформированные или затвер­девшие подушки замените.

Выверните болты и снимите с радиатора электровентиляторы с кожухами (см С нятие и установка электровентипятороб радиато­ра», с. 97).

15.    Промойте радиатор снаружи струей во­ды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор.

16.    Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к нему воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Негерметичность ради­атора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в ем­кость целиком, проверяйте его последова­тельно со всех сторон.

17.    Установите электровентиляторы и ради­атор системы охлаждения двигателя в после­довательности, обратной снятию.

ПОЛЕЗНЫЙ СОВЕТ

Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажь­те патрубки радиатора тонким слоем сили­конового герметика.

18.    Залейте охлаждающую жидкость и уда­лите из системы охлаждения воздушные пробки ().
