Хендай Солярис. Снятие облицовки туннеля пола

Хендай Солярис. Снятие облицовки туннеля пола

Работу проводим при снятии рычага стояночного тормоза, снятии механизма управления коробкой передач, тросов и блока управления подушкой безопасности.

Поднимаем подлокотник.

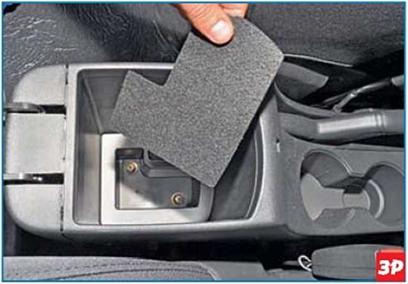

Вынимаем из ниши для мелких вещей прокладку.

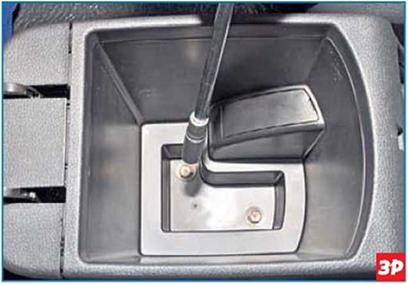

Головкой «на 10» отворачиваем два болта заднего крепления облицовки туннеля пола к кронштейну.

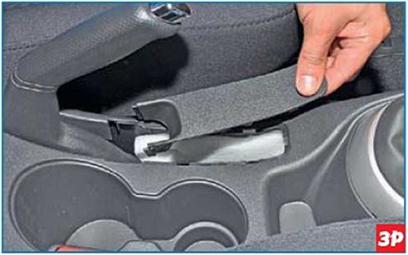

Преодолев сопротивление фиксаторов, снимаем декоративную накладку рычага стояночного тормоза.

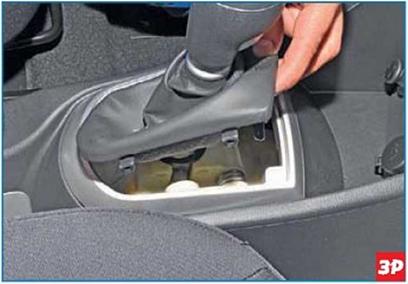

Преодолев сопротивление фиксаторов, вынимаем из отверстия облицовки туннеля пола рамку крепления декоративного чехла рычага переключения передач.

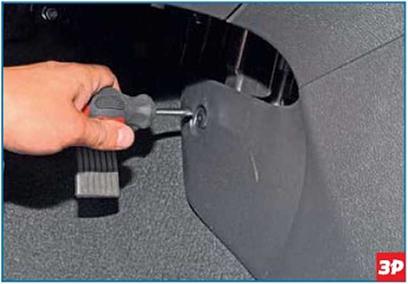

С левой стороны крестообразной отверткой отворачиваем фиксатор пистона бокового крепления облицовки туннеля пола...

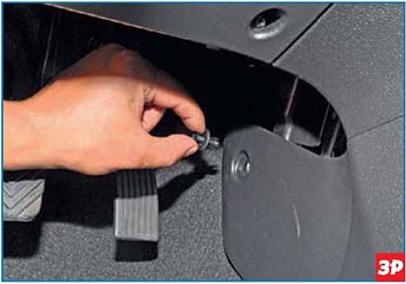

...и вынимаем пистон.

Аналогично вынимаем пистон бокового крепления облицовки туннеля пола с правой стороны.

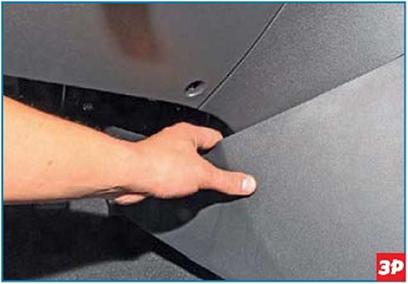

Отжав левую боковину облицовки туннеля пола...

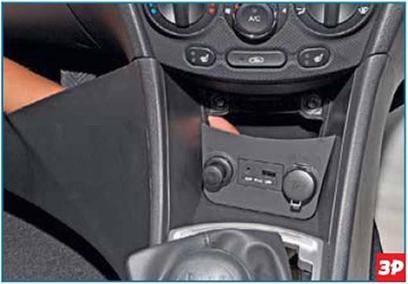

...рукой нажимаем изнутри на панель дополнительного оборудования...

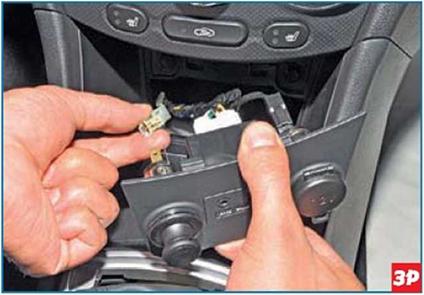

...и преодолев сопротивление фиксаторов, выдвигаем ее из центральной консоли панели приборов.

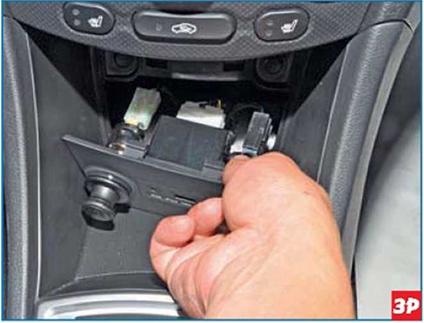

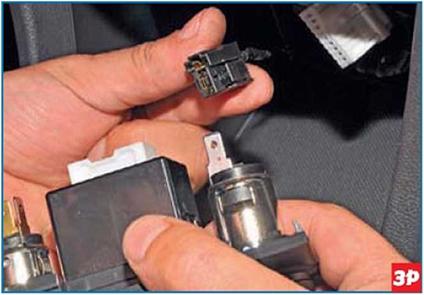

Нажав на фиксатор, снимаем колодку проводов с выводов прикуривателя.

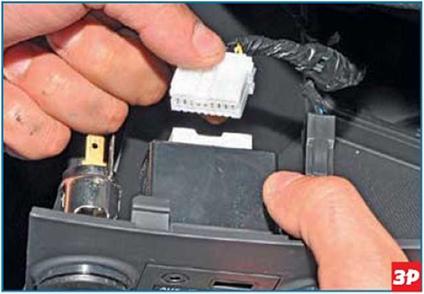

Нажав на фиксатор, отсоединяем колодку жгута проводов от входов головного устройства системы звуковоспроизведения.

Нажав на фиксатор, снимаем колодку проводов с выводов электрической розетки.

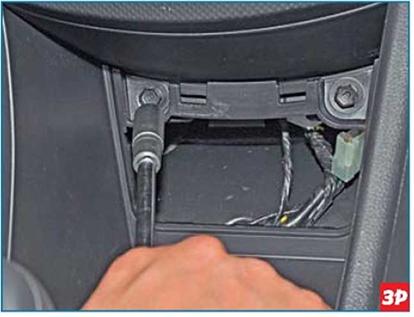

Головкой «на 10» отворачиваем два болта крепления облицовки туннеля пола к панели приборов.

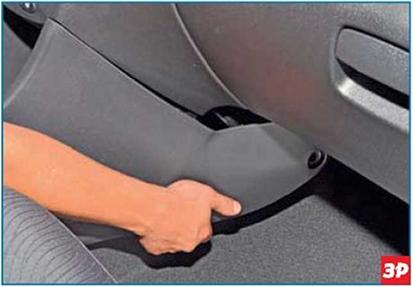

Отжимаем боковины туннеля пола в стороны, преодолевая сопротивление фиксаторов.

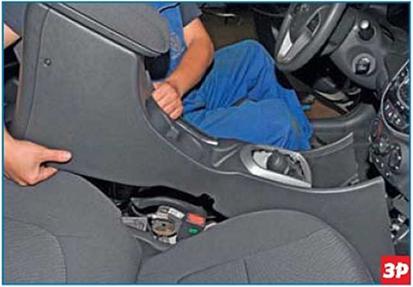

Снимаем облицовку туннеля пола, продев рамку с декоративным чехлом рычага переключения передач через отверстие в облицовке.

Устанавливаем облицовку туннеля пола в обратной последовательности.
