Хендай Солярис. Разборка стартера

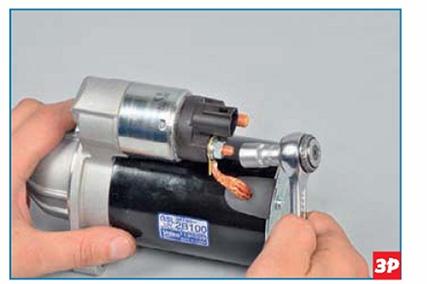

Разбираем стартер для замены тягово­го реле, щеткодержателя со щетками и элементов привода.

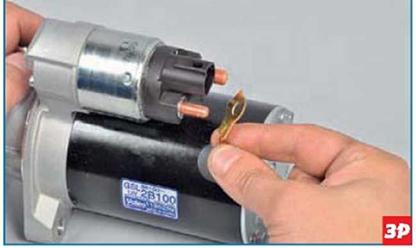

...и снимаем наконечник провода с вы­вода тягового реле.

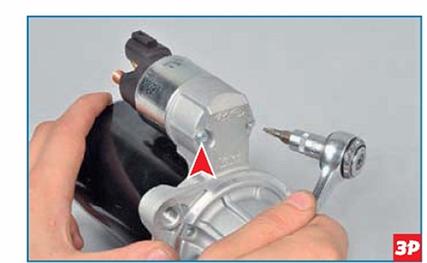

Ключом Тогх Т-20 отворачиваем два

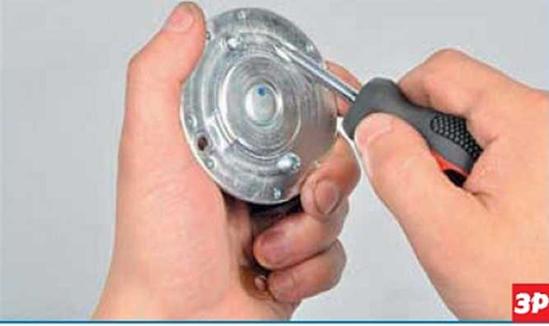

винта...

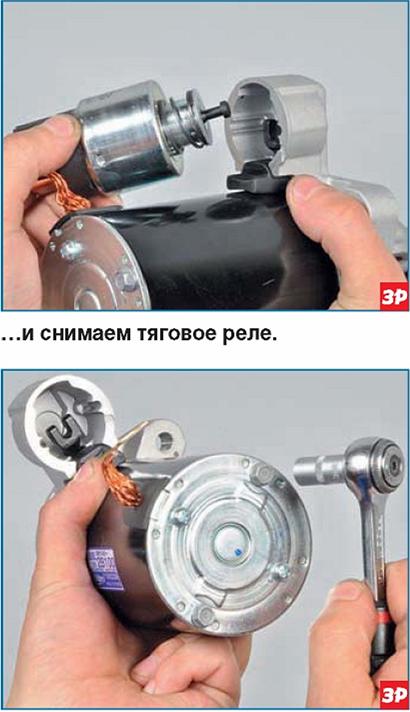

Головкой «на 8» отворачиваем два стяжных болта.

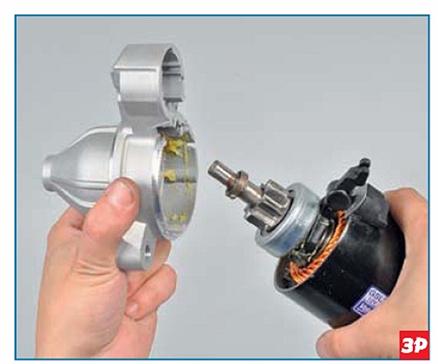

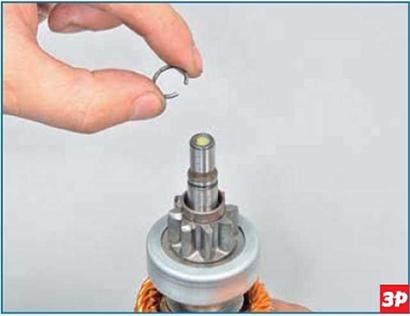

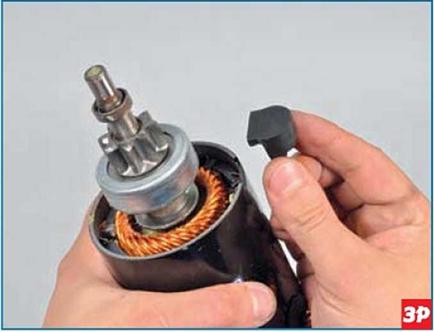

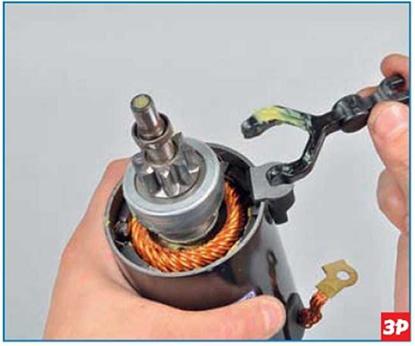

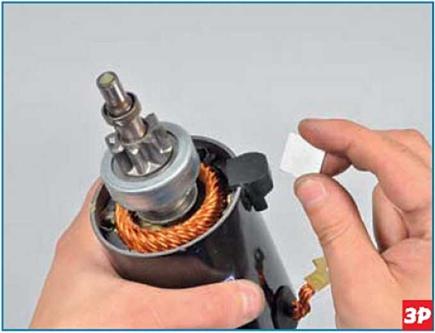

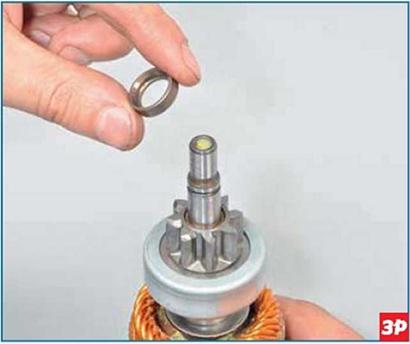

...вынимаем стопорное кольцо из ка­навки вала якоря.

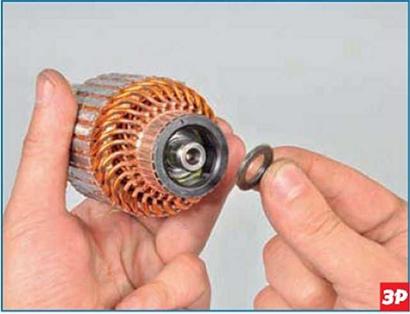

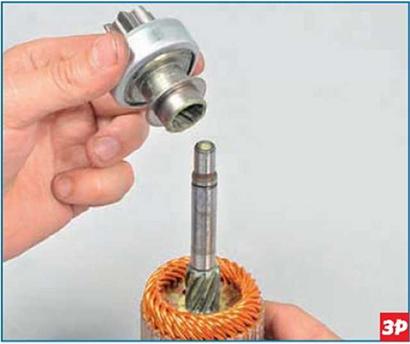

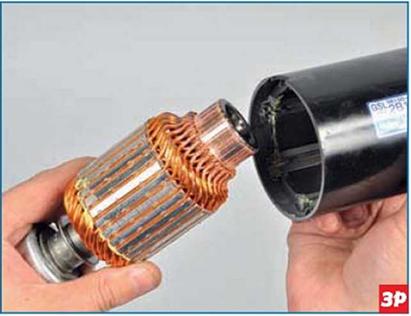

Внешним осмотром проверяем со­стояние коллектора и обмоток якоря. Обугливание обмоток не допускается. Концы обмоток должны быть хорошо припаяны к ламелям. Почернение об­моток и отделение от них лаковой изо­ляции не допускается.

При незначительном обгорании коллек­тора зачищаем его пластины мелкой абразивной шкуркой. При сильном об­горании и сильном износе коллектора якорь следует заменить. Задиры и на­волакивание материала подшипников скольжения на шейки вала устраняем самой мелкой шкуркой с последующей полировкой.

Омметром проверяем замыкание об­мотки якоря на его сердечник.

Для этого...





...подсоединяем щупы омметра к кол­лектору и сердечнику якоря.

Омметр должен показать бесконеч­ность. В противном случае обмотка якоря замкнута на сердечник и якорь необходимо заменить.

Проверяем замыкание изолированных держателей щеток на «массу».

Для этого...

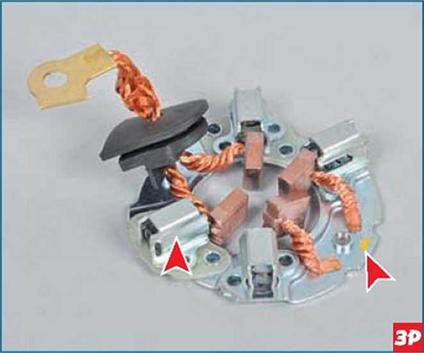

...подсоединяем щупы омметра к держателю и пластине щеткодержателя.

Омметр должен показать бесконеч­ность. В противном случае заменяем щеткодержатель в сборе.

Сборку стартера выполняем в обрат­ной последовательности.

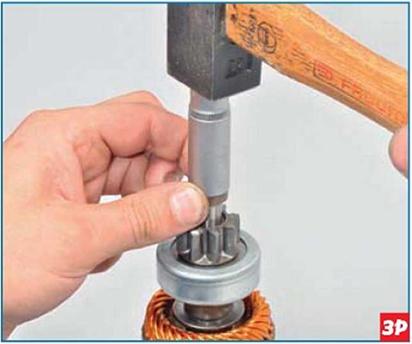

Ограничительное кольцо хода привод­ной шестерни устанавливаем на сто­порное кольцо при помощи раздвижных пассатижей.

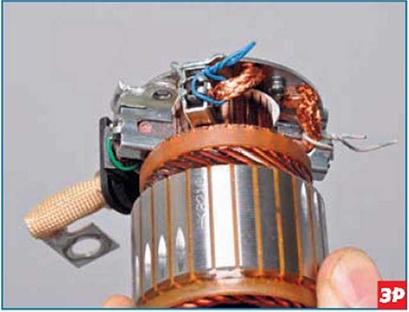

Щеткодержатель монтируем до ус­тановки якоря в корпус стартера. Перед монтажом щеткодержателя на коллектор якоря вдвигаем щетки в направляющие и привязываем прово­локой. После установки щеткодержате­ля на коллектор якоря...

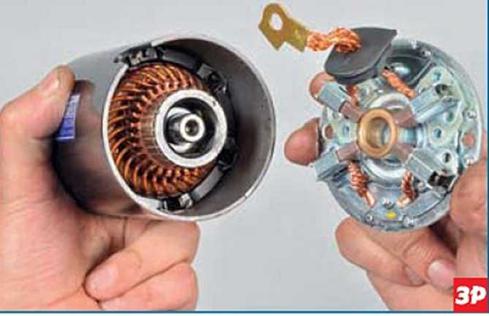

...устанавливаем заднюю крышку и крепим к ней щеткодержатель.

После этого отвязываем проволоку, и щетки под действием пружин выдви­нутся к коллектору.
