Hyundai Elantra 4. Расположение предохранителей, плавких вставок, реле и их замена

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

...а другой - в подкапотном пространстве.

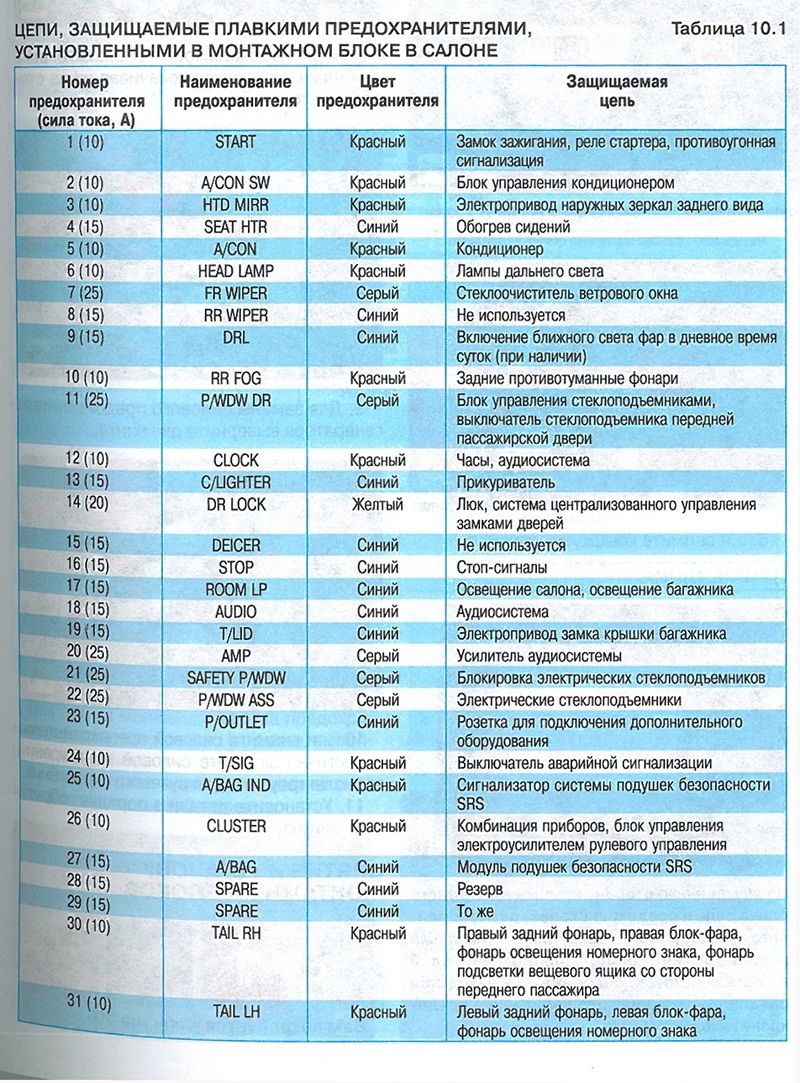

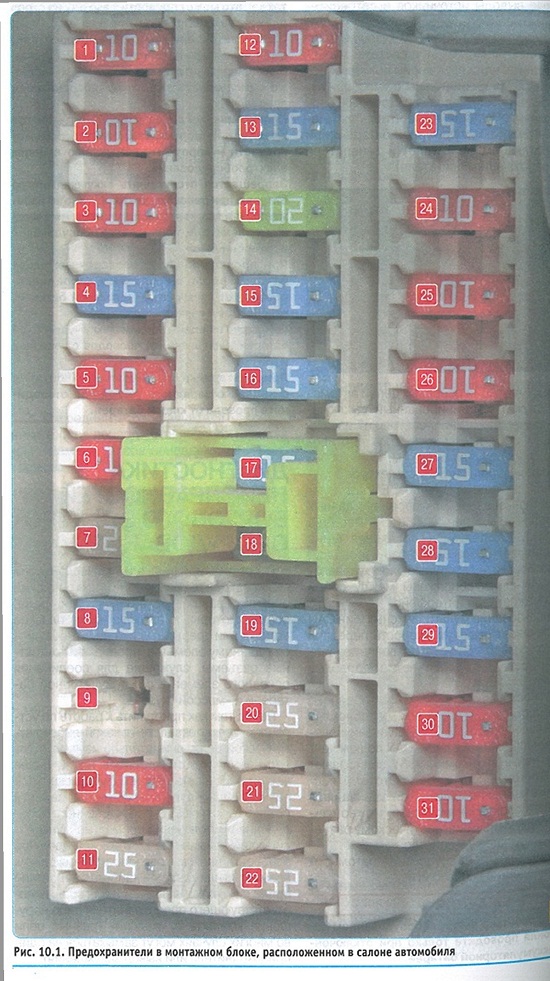

Большинство предохранителей установлено в монтажном блоке в салоне автомобиля (рис. 10.1). Он расположен в левом торце панели приборов под пластмассовой крышкой. Назначение предохранителей (их номера указаны на блоке и рисунке) приведено в табл. 10.1.

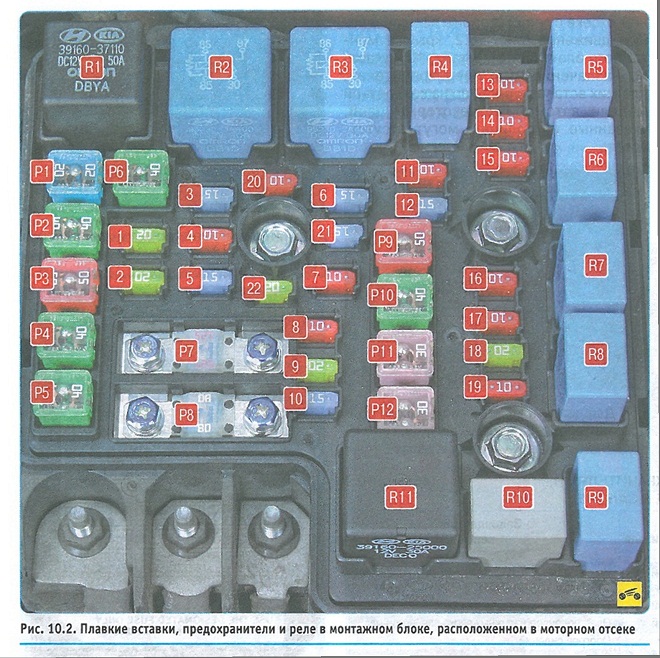

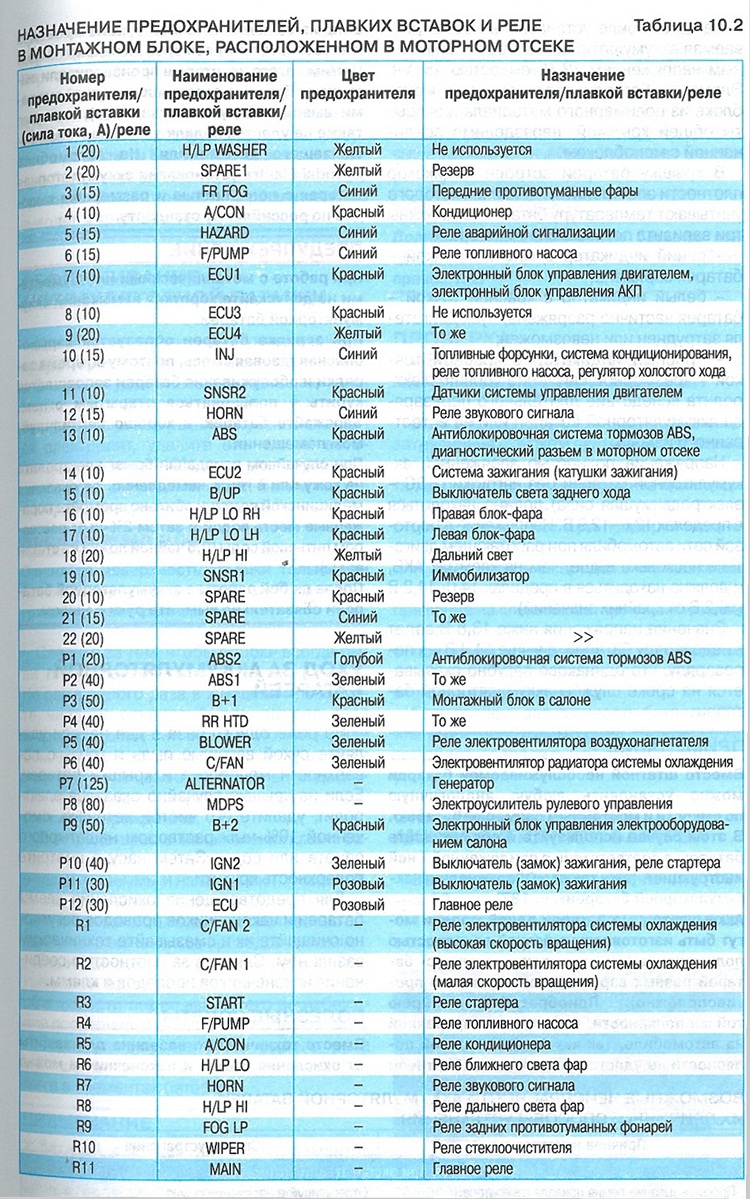

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в мотор-ном отсеке с левой стороны по направлению движения (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблицах, могут отсутствовать.

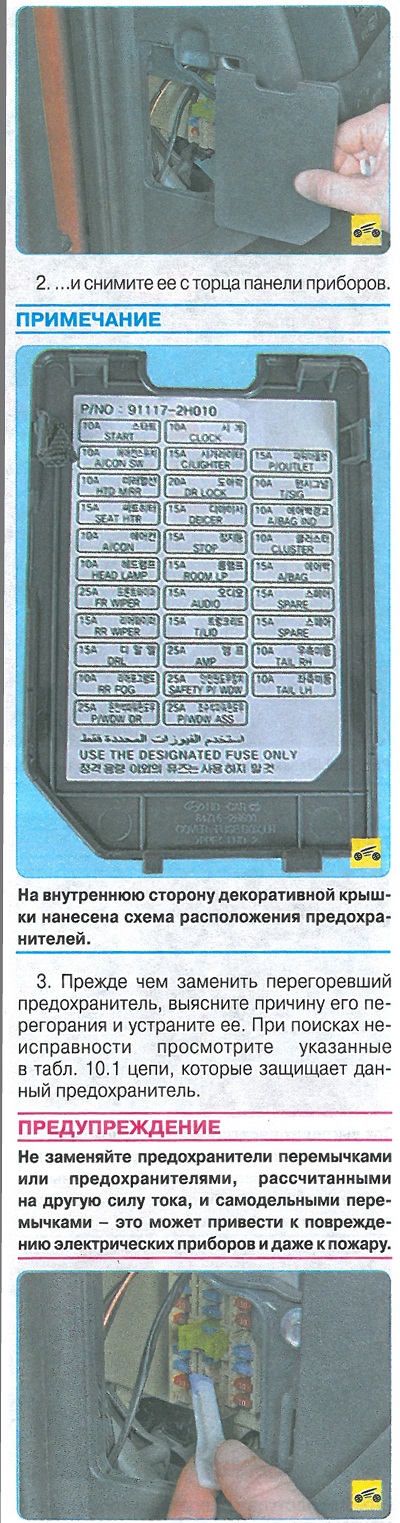

1. Для доступа к монтажному блоку предохранителей, расположенному в салоне, подденьте за выемку сверху крышку...

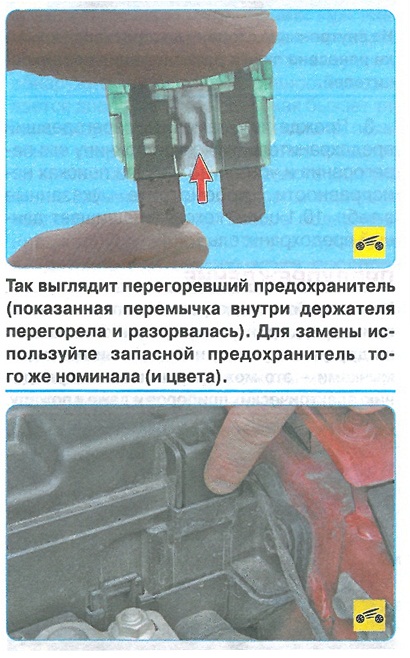

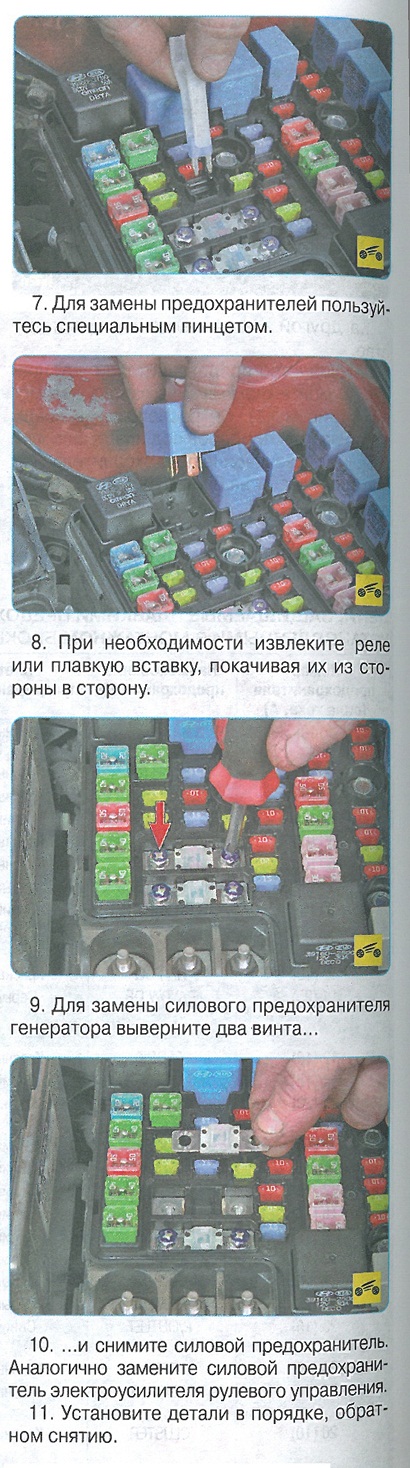

4. Специальным пластмассовым пинцетом извлеките заменяемый предохранитель.

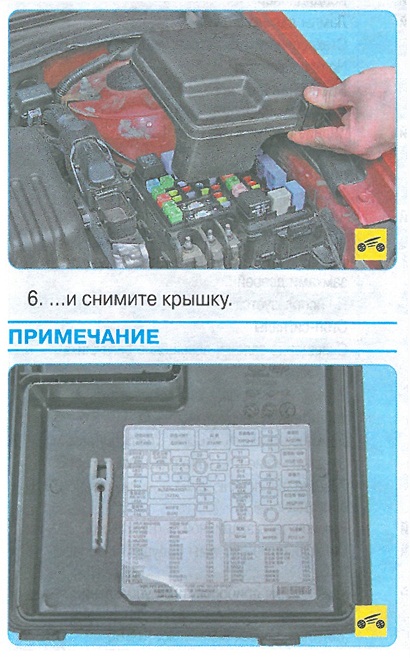

5. Для доступа к предохранителям и реле монтажного блока, расположенного в моторном отсеке, отожмите фиксатор крышки монтажного блока спереди...

На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения реле, предохранителей и плавких вставок, а в держателе находится специальный пинцет для извлечения предохранителей.
