Хендай Элантра 4. МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Механическая коробка передач выполнена по двухвальной схеме с синхронизированными передачами. Коробка передач и главная передача с дифференциалом имеют общий картер. К передней части картера коробки передач присоединен картер сцепления. На заднюю часть картера коробки передач установлена стальная штампованная крышка. Детали механической коробки передач приведены на рис. 6.3.

Привод управления механической коробкой передач (рис. 6.4) состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова, двух тросов переключения и выбора передач, а также механизма, установленного в картере коробки передач. Для обеспечения четкого включения передач рычаг переключения передач механизма переключения изготовлен за одно целое с массивным противовесом. Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы.

Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.

Дифференциал конический, двухсателлитный. Герметичность соединения внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками.

Рис. 6.3 Детали механической коробки передач:

1 – механизм переключения передач; 2, 24 – сальники; 3 – картер коробки передач; 4 – вилка переключения V передачи; 5 – штифт; 6 – шток переключения V передачи и заднего хода; 7 – рычаг переключения передачи заднего хода; 8 – шток переключения III и IV передач; 9 – вилка переключения III и IV передач; 10 – шток переключения I и II передач; 11 – вилка переключения I и II передач; 12 – направляющая масла первичного вала; 13 – уплотнительное кольцо; 14 – первичный вал в сборе; 15 – крышка подшипника; 16 – дистанционное кольцо; 17, 19 – наружные обоймы подшипников вторичного вала; 18 – промежуточный вал; 20 – направляющая масла вторичного вала; 21 – направляющая масла; 22 – дифференциал; 23 – картер сцепления

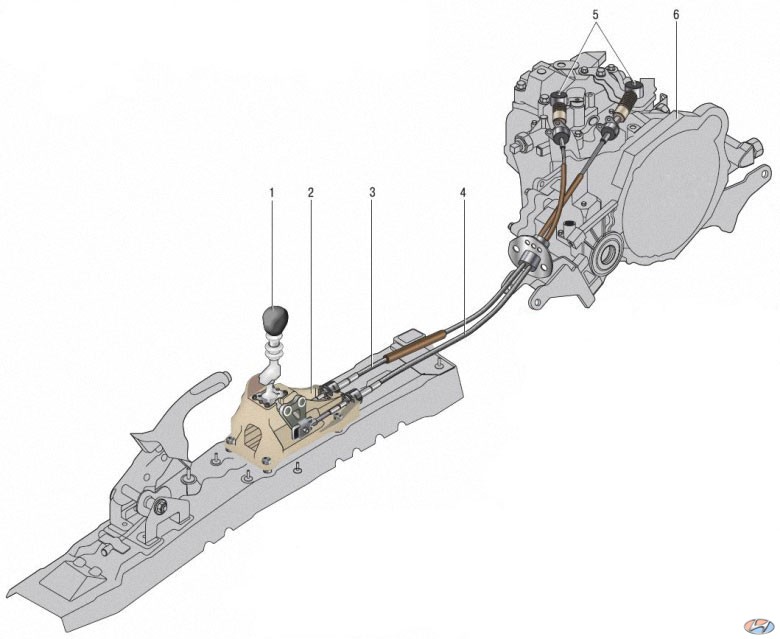

Рис. 6.4 Привод управления механической коробкой передач:

1 – рычаг переключения передач; 2 – кулиса рычага переключения передач; 3 – трос переключения передач; 4 – трос выбора передач; 5 – рычаги механизма переключения передач; 6 – механическая коробка передач
