ОСОБЕННОСТИ КОНСТРУКЦИИ

Автомобили Hyundai Elantra, поставляемые на российский рынок, оснащены поперечно расположенным четырехтактным четырехцилиндровым бензиновым инжекторным 16-клапанным двигателем DOHC CVVT рабочим объемом 1,6 л.

ПРИМЕЧАНИЕ

Рабочий объем двигателя (литраж) - один из важнейших конструктивных параметров (характеристик) двигателя внутреннего
сгорания (ДВС), выражаемый в литрах (л) или кубических сантиметрах (см3).
Рабочий объем двигателя в значительной степени определяет его мощность и другие рабочие параметры. Он равен сумме рабочих объемов всех цилиндров двигателя. В свою очередь, рабочий объем цилиндра определяется как произведение площади сечения цилиндра на длину рабочего хода поршня (от НМТ до ВМТ). По данному параметру различают длинно-ходные двигатели с длиной хода поршня, превышающей диаметр цилиндра, и короткоходные с ходом поршня меньше диаметра цилиндра.

Двигатель (рис. 5.1 и 5.2) - с рядным вертикальным расположением цилиндров, жидкостного охлаждения. Распределительные валы двигателей приводятся во вращение цепью.

Отличительной особенностью двигателя автомобиля Hyundai Elantra является наличие у него электронной системы изменения фаз газораспределения (CWT), динамически регулирующей положение впускного распределительного вала. Эта система позволяет установить оптимальные фазы газораспределения для каждого момента работы двигателя, чем, в свою очередь, достигается повышенная мощность, лучшая топливная экономичность и меньшая токсичность отработавших газов.

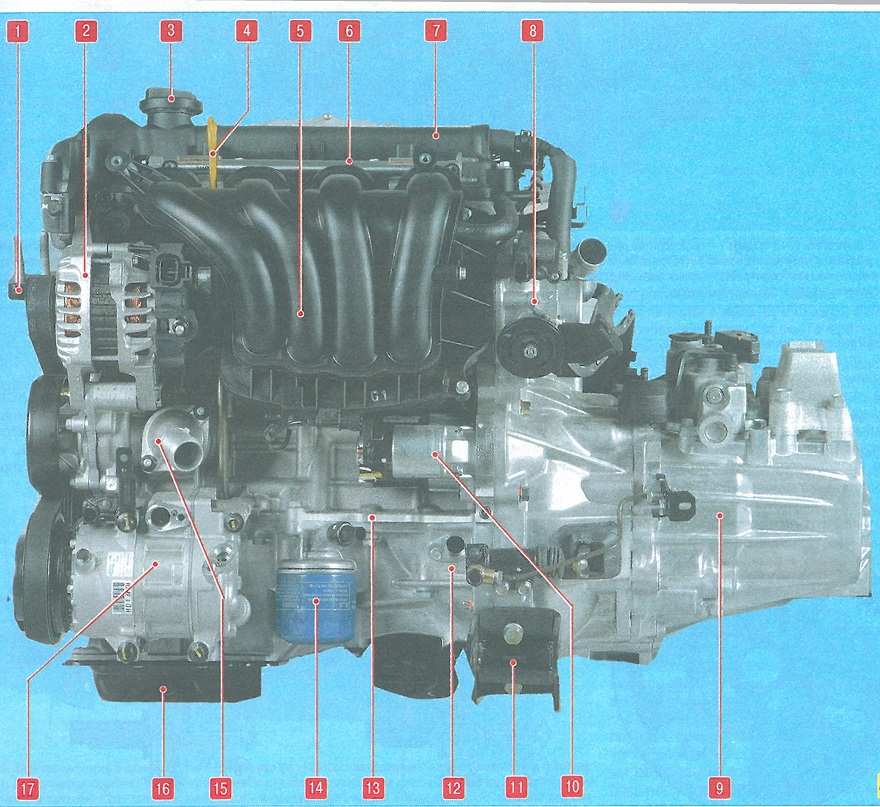

Рис. 5.1. Двигатель (вид спереди): 1 - кронштейн крепления правой опоры подвески силового агрегата, 2 - генератор; 3 - пробка маслоналивной горловины; 4 - маслоизмерительный щуп; 5 - впускная труба; 6 - топливная рампа; 7 - крышка головки блока цилиндров; 8 - дроссельный узел; 9 - коробка передач; 10 - стартер; 11 - кронштейн крепления передней опоры подвески силового агрегата; 12 - масляный картер; 13 - блок цилиндров; 14 - масляный фильтр; 15 - корпус термостата; 16 - поддон масляного картера; 17 - компрессор кондиционера

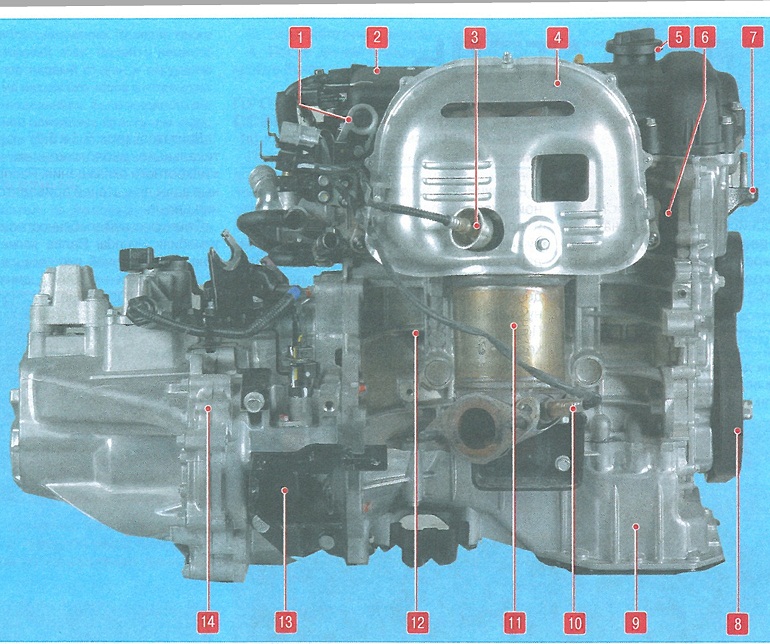

Рис. 5.2. Двигатель (вид сзади): 1 - транспортный рым, 2 - крышка головки блока цилиндров; 3 - управляющий датчик концентрации кислорода; 4 - термоэкран катколлектора; 5 - указатель (щуп) уровня масла; б - головка блока цилиндров; 7 - кронштейн крепления правой опоры подвески силового агрегата; 8 - ремень привода вспомогательных агрегатов; 9 - масляный картер; 10 - диагностический датчик концентрации кислорода; 11 - катколлектор; 12 - блок цилиндров; 13 - кронштейн крепления задней опоры подвески силового агрегата; 14 - коробка передач

Механизм изменения фаз газораспределения, установленный на впускном распределительном валу, по сигналу электронного блока управления двигателем поворачивает вал на необходимый угол в соответствии с режимом работы двигателя.

Механизм изменения фаз газораспределения представляет собой гидравлический

механизм, соединенный с системой смазки двигателя. Масло из системы смазки двигателя поступает через каналы в газораспределительный механизм. Ротор 2 (рис. 5.3) поворачивает распределительный вал по команде блока управления двигателем.

Для определения мгновенного положения распределительного вала установлен датчик положения распределительного вала у задней части распределительного вала. На шейке распределительного вала расположено задающее кольцо датчика положения.

На головке блока цилиндров закреплен электромагнитный клапан, гидравлически управляющий механизмом. Электромагнитным клапаном, в свою очередь, управляет электронный блок системы управления двигателем.

Применение механизма CWT обеспечивает плавное изменение угла установки впускного распределительного вала в положения раннего и позднего (рис. 5.4) открытия клапанов газораспределения. Блок управления определяет положение впускного распределительного вала по сигналам датчика фазы и датчика положения коленчатого вала и выдает команду на изменение положения вала. В соответствии с этой командой перемещается золотник электромагнитного клапана, например, в направлении большего опережения открытия впускных клапанов. При этом подаваемое под давлением масло поступает через канал в корпусе газораспределительного механизма в корпус механизма CWT и вызывает поворот распределительного вала в требуемом направлении. При перемещении золотника в направлении, соответствующем более раннему открытию клапанов, канал для более позднего их открытия автоматически соединяется со сливным каналом.

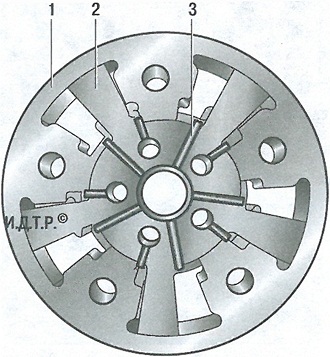

Рис. 5.3. Механизм изменения фаз газораспределения: 1 - корпус механизма изменения фаз; 2 - ротор; 3 - масляный канал

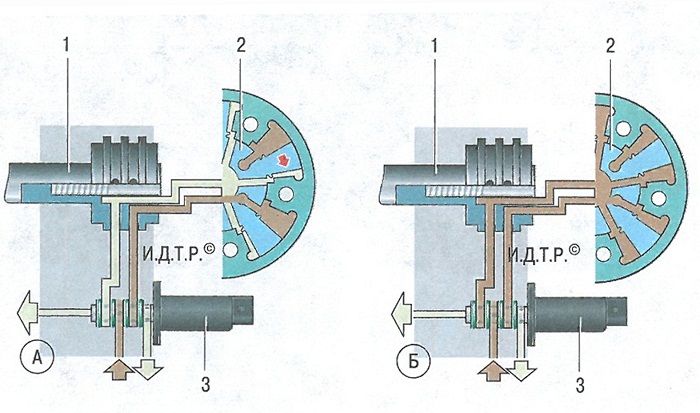

Рис. 5.4. Схема работы механизма изменения фаз газораспределения: А - установка впускного распределительного вала в положение раннего открытия клапанов газораспределения; Б - установка впускного распределительного вала в положение позднего открытия клапанов газораспределения; 1 - распределительный вал; 2 - механизм изменения фаз газораспределения; 3 - электромагнитный клапан системы регулирования фаз газораспределения
