Хендай Элантра 4. ОРГАНЫ УПРАВЛЕНИЯ
Расположение органов управления соответствует нормам и правилам
безопасности ЕЭК ООН. Для удобства пользования на ручки, кнопки и
контрольные приборы, расположенные на панели приборов и других
дополнительных панелях управления, нанесены символы их функционального
назначения.
Хендай Элантра 4. ПАНЕЛЬ ПРИБОРОВ - ЧАСТЬ 1
На панели приборов расположены следующие органы управления и
контрольно-измерительные приборы (рис. 1.6).

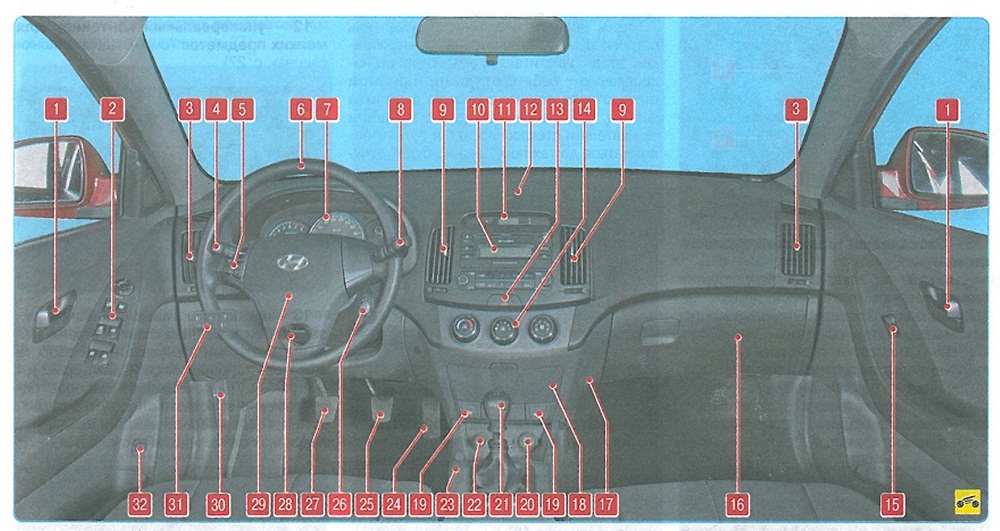

Рис. 1.6. Панель приборов и органы управления
1 - внутренняя ручка замка передней двери позволяет открывать переднюю дверь из салона автомобиля.

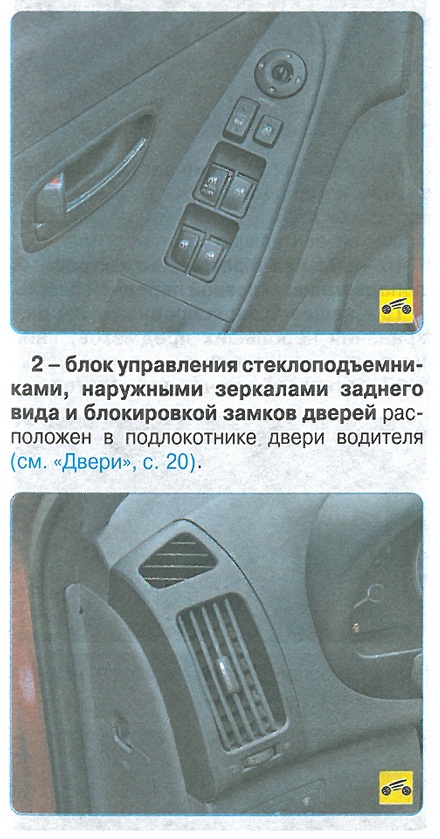

3 - боковые сопла системы отопления,
кондиционирования и вентиляции.
Предназначены для направления потока воздуха из отопителя, кондиционера
или системы вентиляции (см. «Отопление, кондиционирование и вентиляция
салона», с. 18).

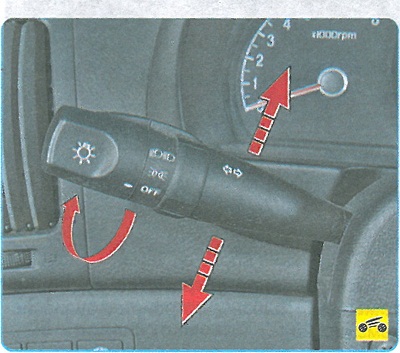

4 - переключатель указателей поворота и наружного
освещения работает в следующих режимах:
- режим включения указателей поворота. Переведите рычаг вверх или вниз
до включения указателей поворота. При перемещении рычага вверх или вниз
в комбинации приборов начинает мигать сигнализатор 2 или 4 (см. рис.
1.7). При возврате рулевого колеса в положение прямолинейного движения
рычаг автоматически устанавливается в исходную позицию. При смене полосы
движения для включения указателя поворота достаточно нажать на рычаг в
направлении вверх или вниз только до момента ощутимого сопротивления, не
фиксируя рычаг. При отпускании рычаг вернется в исходное положение;

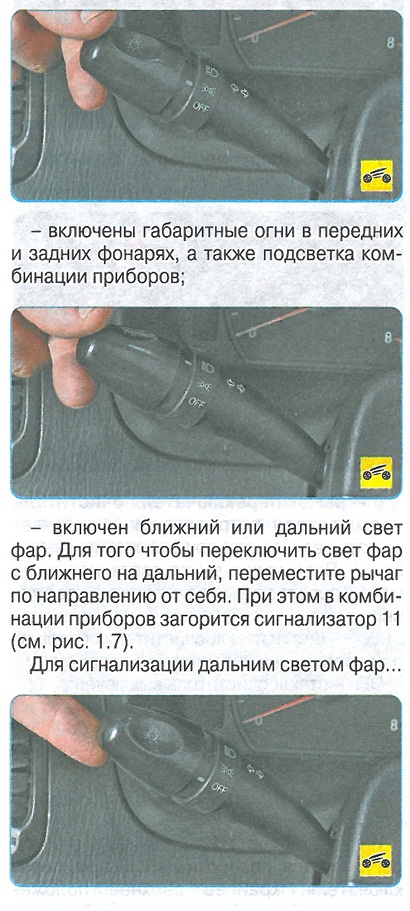

- режим включения наружного освещения. чтобы включить свет в фарах,
поверните рукоятку рычага переключателя вокруг ее оси. В режиме
включения света фар переключатель может занимать три положения:
OFF - все выключено;
...нажмите на рычаг переключателя по направлению к рулевому колесу.

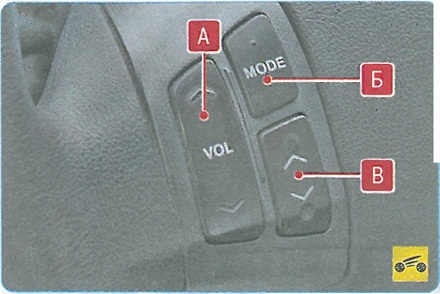

5 - блок клавиш управления аудиосистемой.
Нажатием на клавишу А регулируется громкость динамиков аудиосистемы.
При нажатии клавиши Б переключаются режимы работы аудиосистемы (FM1 -
FM2 -LW/MW - CD-диск - дополнительный аудиовход - выключение
аудиосистемы).
При нажатии на клавишу В переключаются треки, радиостанции в зависимости
от выбранной функции аудиосистемы.
6 - рулевое колесо.
