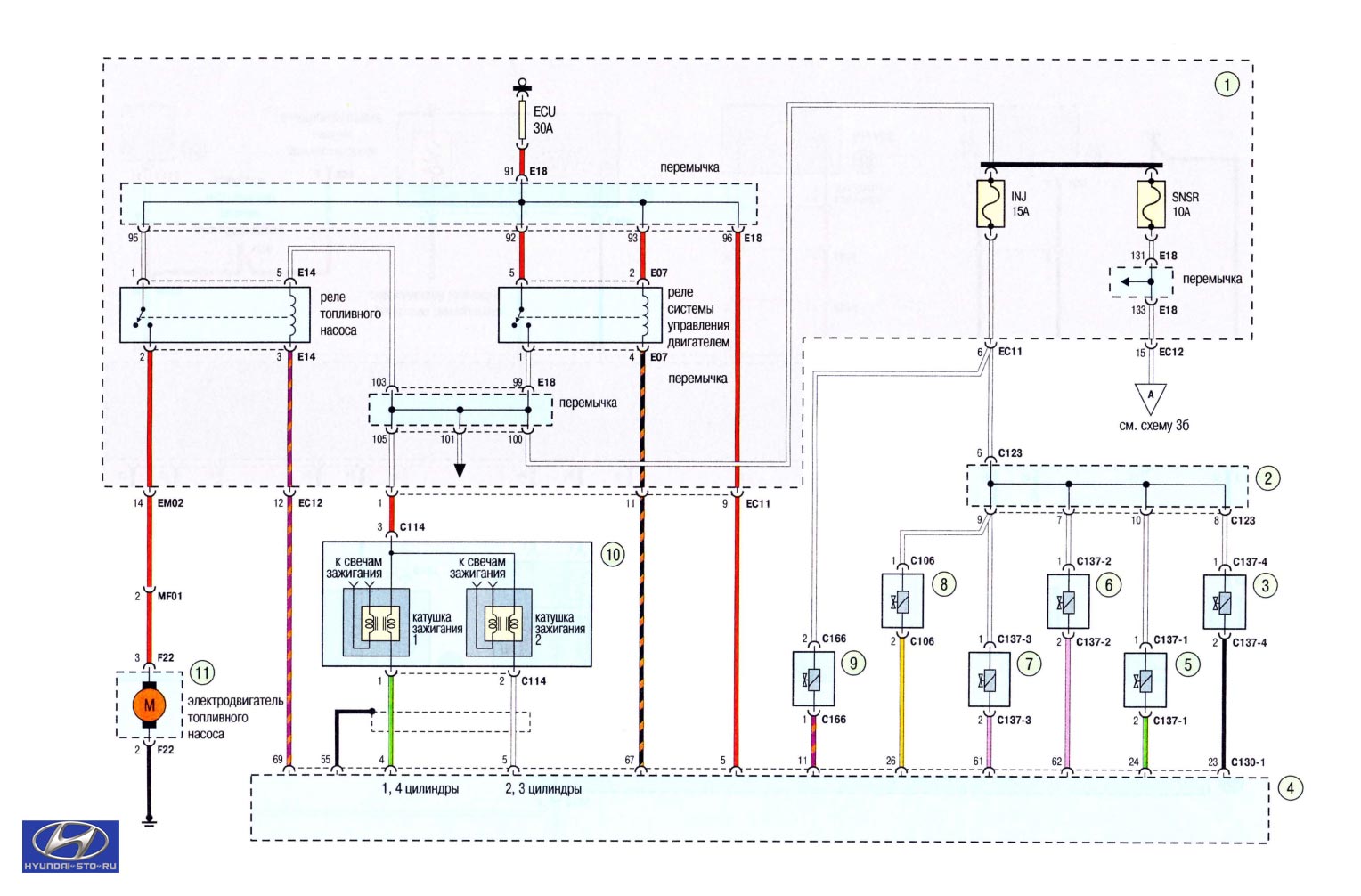

Hyundai Tucson. Электросхема За. Система управления двигателем G4GC
Электросхема За. Система управления двигателем G4GC: 1
- блок предохранителей и реле в моторном отсеке; 2 - перемычка; 3 -
форсунка №4; 4 - ЭБУ двигателя; 5 - форсунка №1; 6 - форсунка №2; 7 -
форсунка №3; 8 - клапан продувки адсорбера; 9 - электромагнитный клапан
CWT; 10 - катушка зажигания; 11 - топливный модуль

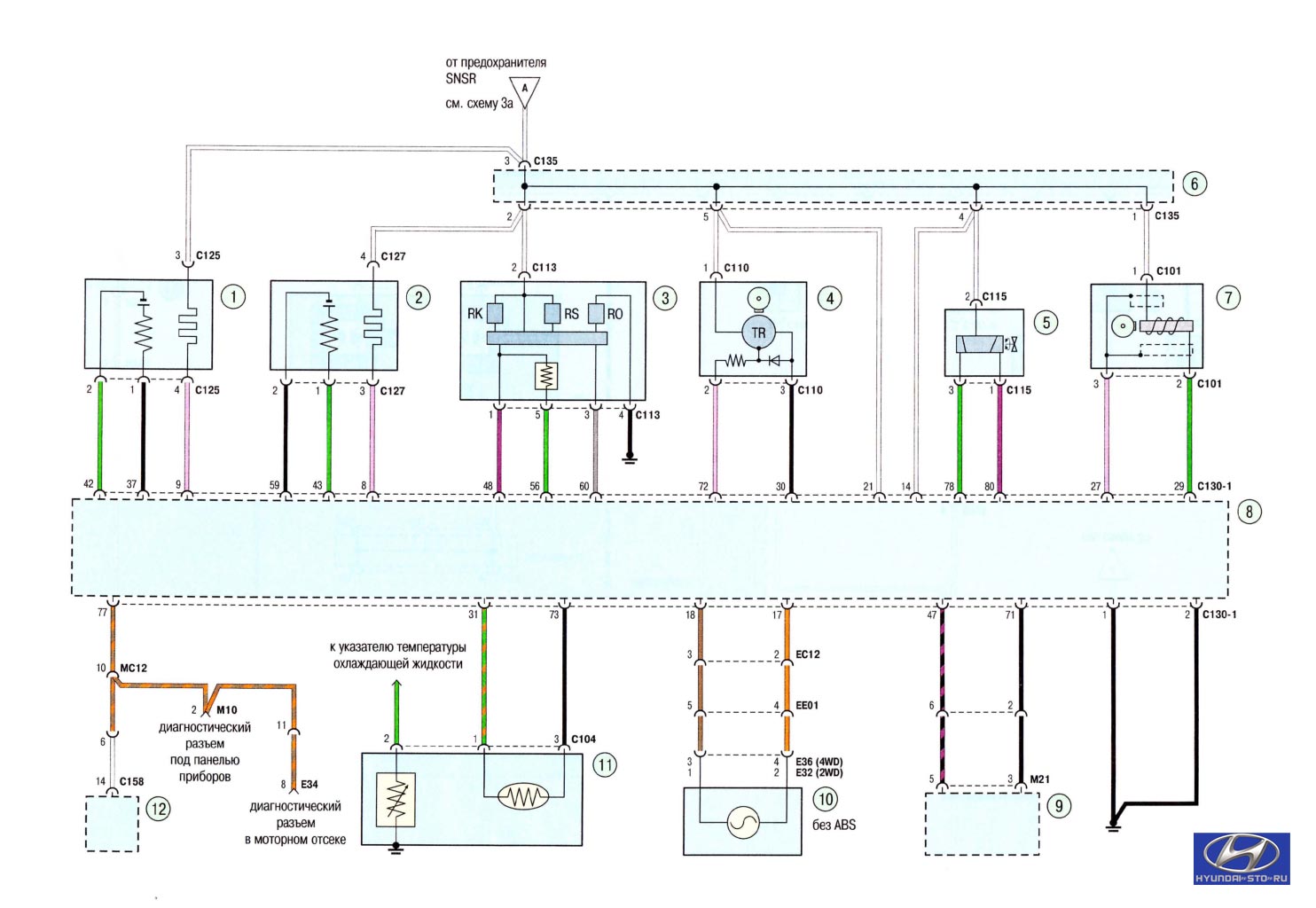

Hyundai Tucson. Электросхема 3б. Система управления двигателем G4GC
Электросхема 3б. Система управления двигателем G4GC: 1
- управляющий датчик концентрации кислорода; 2 - диагностический датчик
концентрации кислорода; 3 - датчик массового расхода воздуха; 4 - датчик
положения распределительного вала; 5 - регулятор холостого хода; 6 -
перемычка; 7 - датчик положения коленчатого вала; 8 - ЭБУ двигателем; 9
- блок управления иммобилизатором; 10 - датчик частоты вращения колеса
(на автомобилях без ABS и ESP); 11 - датчик температуры охлаждающей
жидкости; 12 - блок управления электромагнитной муфтой заднего моста

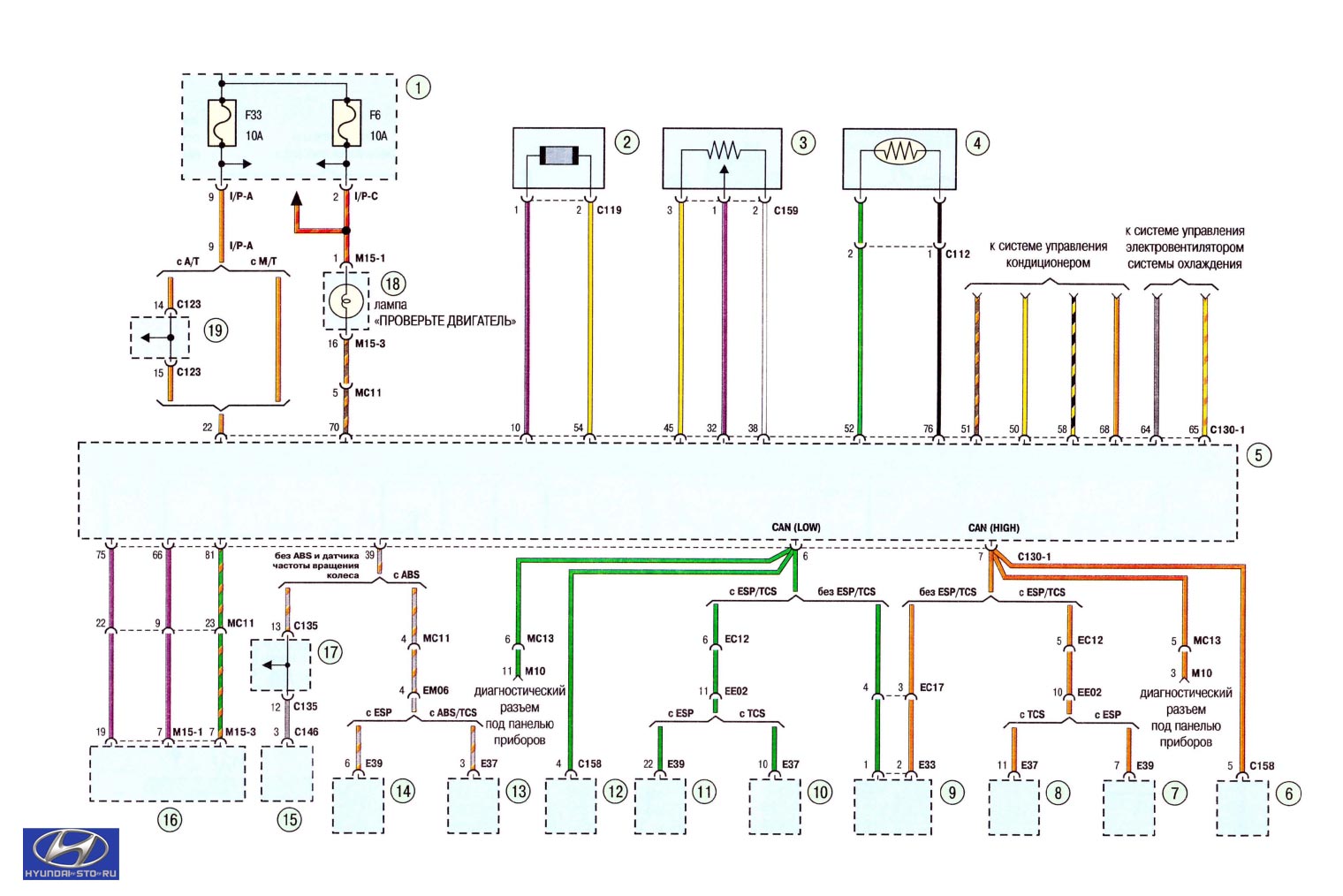

Hyundai Tucson. Электросхема Зс. Система управления двигателем G4GC
Электросхема Зс. Система управления двигателем G4GC: 1
- блок предохранителей и реле в салоне; 2 - датчик детонации; 3 - датчик
положения дроссельной заслонки; 4 - датчик температуры масла; 5 - ЭБУ
двигателем; 6, 12 - блок управления электромагнитной муфтой заднего
моста; 7, 11, 14 - блок управления системой ESP (если установлена); 8,
10, 13 - блок управления ABS; 9 - резистор (на автомобилях без ABS и ESP);
15 - датчик скорости автомобиля; 16, 18- комбинация приборов; 17,
19-перемычки
