Хендай Туссан. Снятие и установка брызговиков колес и подкрылков

В арках передних и задних колес установлены пластмассовые подкрылки, защищающие кузов от абразивного воздействия песка и камней, отбрасываемых колесами. Брызговики, установленные за передними колесами, защищают пороги кузова. Задние брызговики защищают автомобили, движущиеся следом, от повреждения вылетающими из-под задних колес камнями.
Вам потребуются: отвертки с плоским и крестообразным лезвием.

Примечания
Работа показана для брызговиков и подкрылков елевой стороны автомобиля. Правые брызговики и подкрылки снимают и устанавливают аналогично. Перед снятием брызговиков и подкрылков предварительно нужно снять соответствующее колесо.

Брызговик переднего колеса снимают следующим образом.

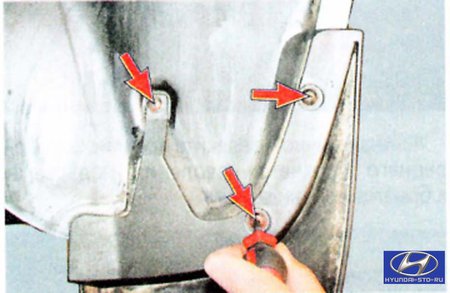

1. Выверните три винта крепления брызговика к переднему крылу...

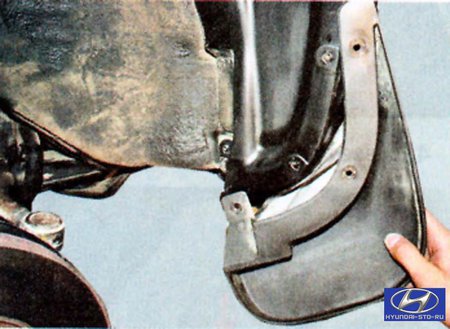

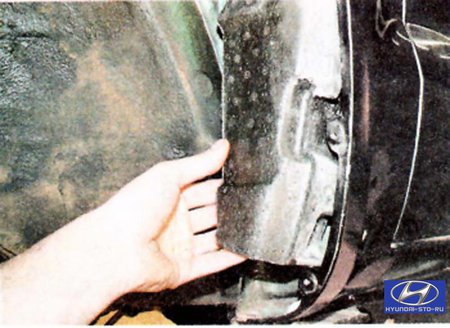

2. ...и снимите брызговик.
3. Установите брызговик переднего колеса в порядке, обратном снятию.
Передний подкрылок снимайте в следующем порядке.
1. Снимите брызговик переднего колеса (см. выше в данном подразделе).

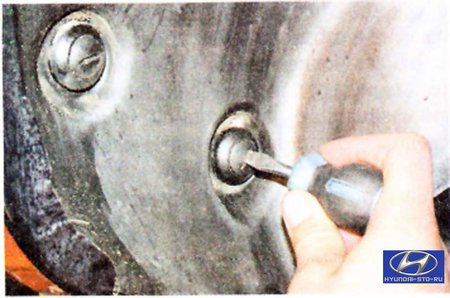

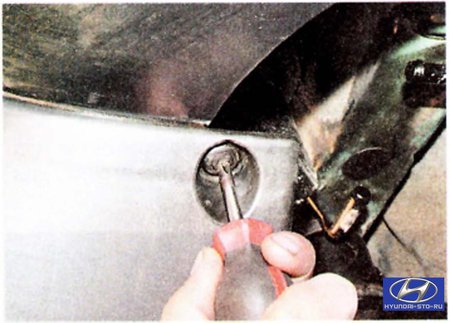

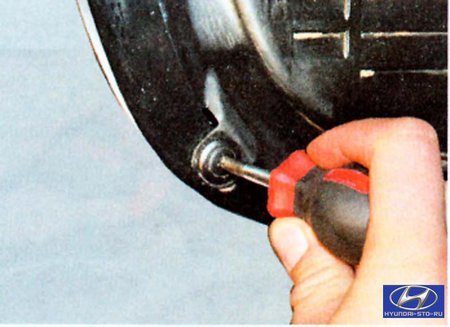

2. Выверните фиксатор пистона переднего нижнего крепления подкрылка к переднему бамперу...

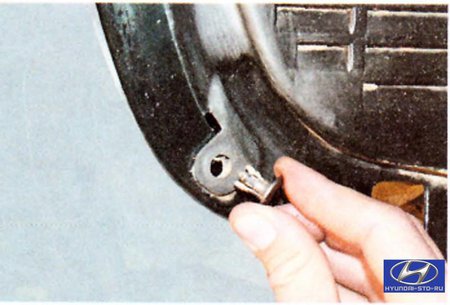

3. ...и извлеките пистон.

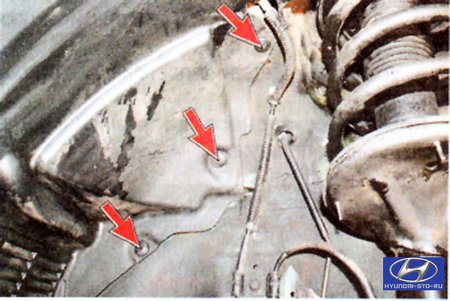

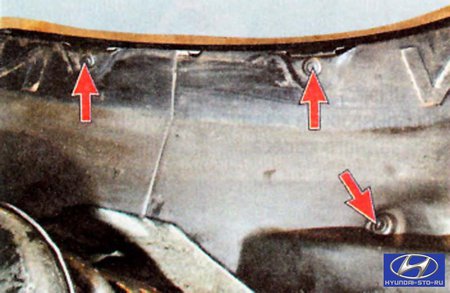

4. Аналогично извлеките три пистона переднего верхнего крепления подкрылка к брызговику двигателя...

5. ...три пистона верхнего крепления подкрылка к переднему крылу и брызговику двигателя...

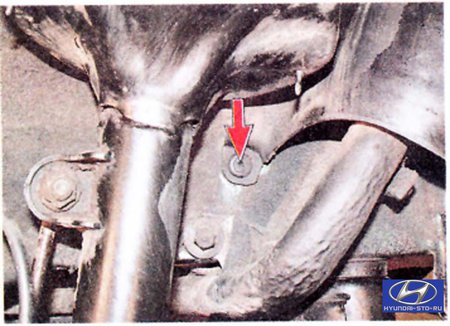

6. ...выверните винт заднего крепления подкрылка к переднему крылу...

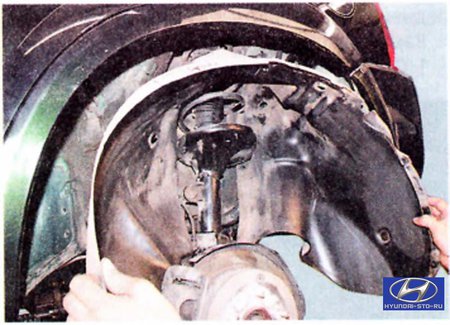

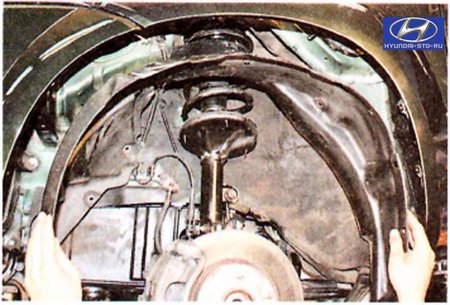

7. ...и снимите подкрылок.

8. При необходимости извлеките из задней полости крыла шумоизоляционную вставку.
9. Установите детали в порядке, обратном снятию.

Брызговик заднего колеса снимайте в следующем порядке.

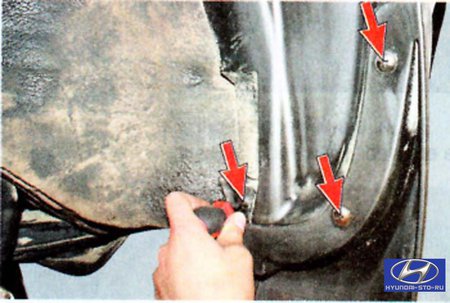

1. Выверните три передних винта крепления брызговика к заднему бамперу и к стенке арки заднего колеса...

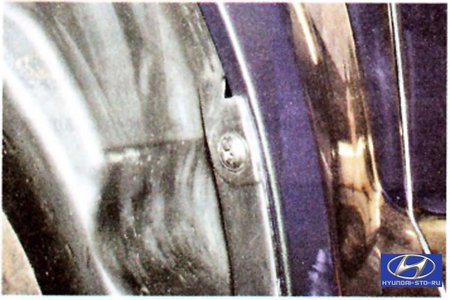

2. ...один нижний винт крепления к заднему бамперу...

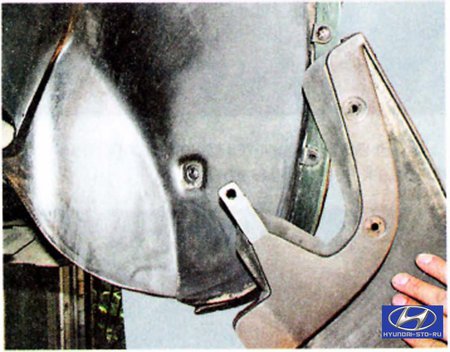

3. ...и снимите брызговик.
4. Установите брызговик заднего колеса в порядке, обратном снятию.

Задний подкрылок снимайте в следующем порядке.
1. Снимите брызговик заднего колеса (см. выше в данном подразделе).

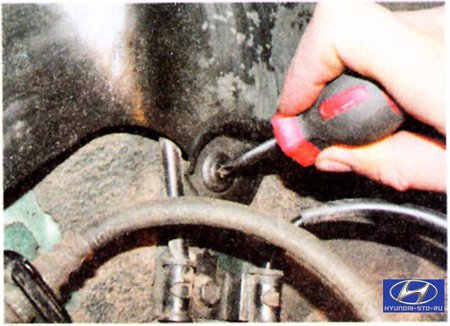

2. Отверните...

3. ...и снимите два держателя подкрылка в его передней части, внизу...

4. ...и вверху...

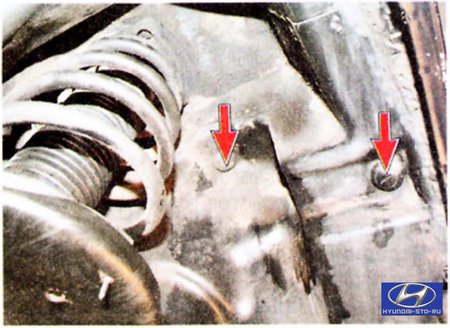

5. ...а также два держателя крепления подкрылка в его задней части.

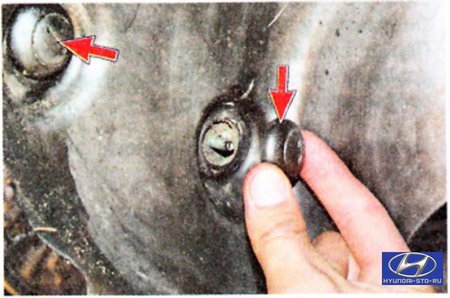

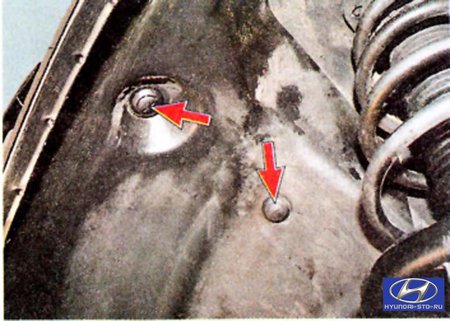

6. Выверните фиксаторы переднего...

7. ...и заднего пистонов крепления подкрылка к стенке арки заднего колеса, извлеките пистоны...

8. ...и снимите подкрылок.
9. Установите задний подкрылок в порядке, обратном снятию.
