Hyundai Tucson. Проверка и замена датчиков указателя уровня топлива

На автомобиле Hyundai Tucson установлены два датчика указателя уровня топлива.

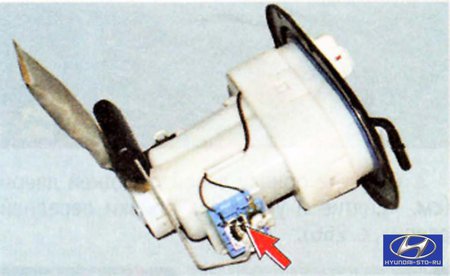

Левый датчик установлен на корпусе топливного модуля...

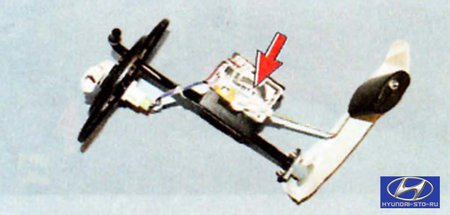

...а правый - на топливоприемнике.
Для проверки и замены левого датчика указателя уровня топлива вам потребуются: все инструменты, необходимые для снятия топливного модуля, а также отвертка с плоским лезвием, тестер.
1. Снизьте давление в системе подачи топлива (см. «Снижение давления в системе питания»).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Снимите топливный модуль (см. «Снятие, разборка, сборка и установка топливного насоса»).

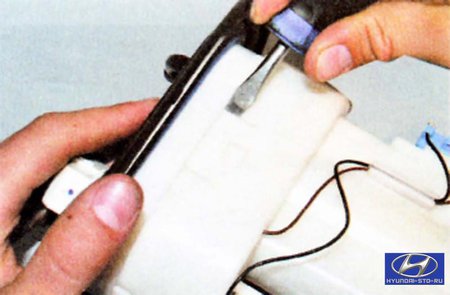

4. Отстегните четыре пластмассовые защелки...

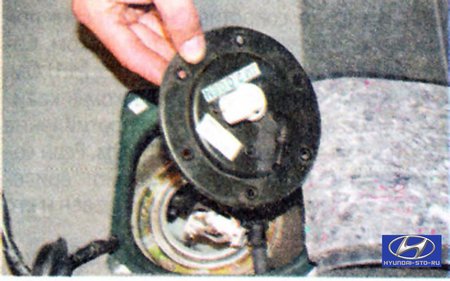

5. ...и снимите крышку топливного модуля.

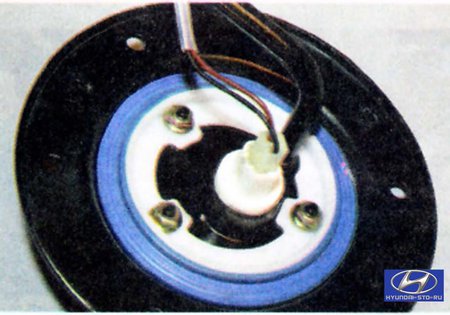

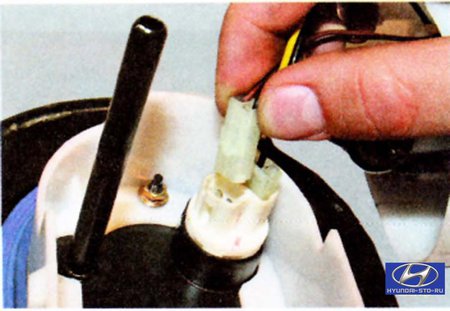

6. Сожмите фиксатор и отсоедините колодку жгута проводов датчика указателя уровня топлива от крышки топливного модуля.

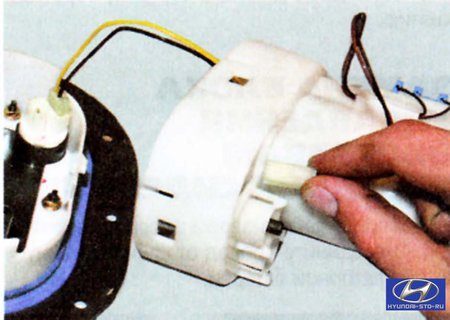

7. Проденьте колодку жгута проводов через отверстие в корпусе топливного модуля.

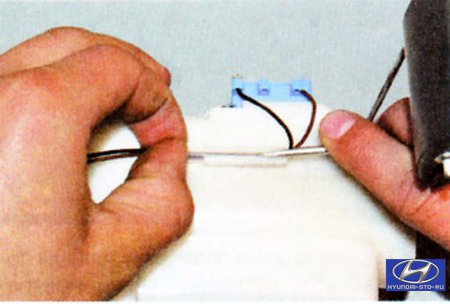

8. Извлеките жгут проводов из держателя на корпусе топливного модуля...

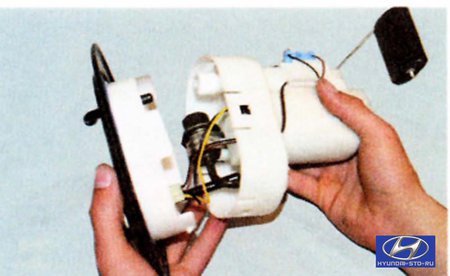

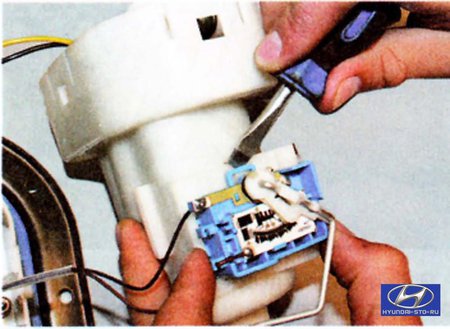

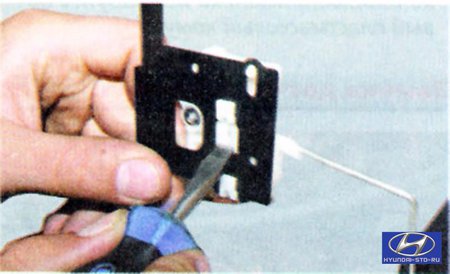

9. ...отстегните защелку и снимите датчик с корпуса топливного модуля.
10. Для проверки датчика указателя уровня топлива подсоедините тестер в режиме омметра к выводам датчика.
11. Измерьте сопротивление датчика при нижнем положении рычага с поплавком. Сопротивление должно составлять (104,8±1) Ом.
12. Поднимите рычаг с поплавком в крайнее верхнее положение - сопротивление должно уменьшиться до (4,2±1) Ом. Если сопротивление датчика отличается от приведенных значений, то датчик неисправен и его необходимо заменить.
13. Установите детали в порядке, обратном снятию.

Для проверки и замены правого датчика указателя уровня топлива вам потребуются: ключ «на 8», отвертки с плоским и крестообразным лезвием, бокорезы, тестер.
1. Снизьте давление в системе подачи топлива (см. «Снижение давления в системе питания»).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Снимите правую часть подушки заднего сиденья (см. «Снятие и установка заднего сиденья»).

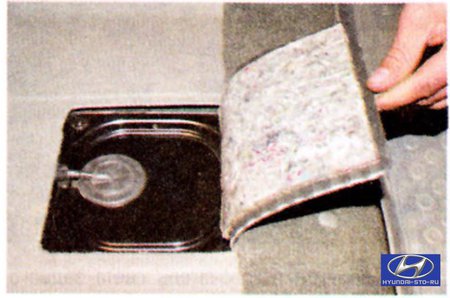

4. Потяните вверх за ремешок вырезанной части коврика...

5. ...и отведите вырезанную часть вперед.

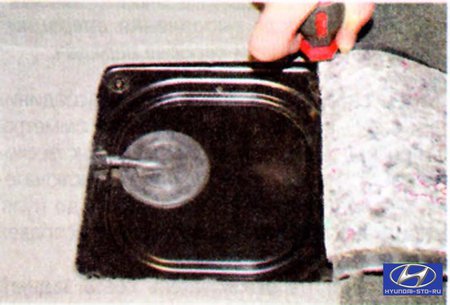

6. Выверните четыре винта крепления крышки люка в основании кузова...

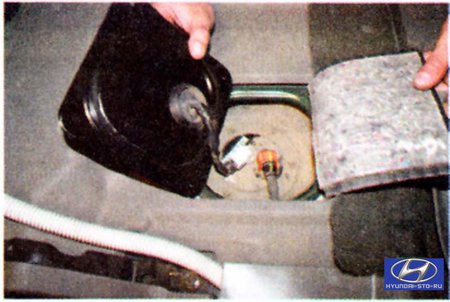

7. ...и отведите крышку в сторону.

8. Нажмите на фиксатор...

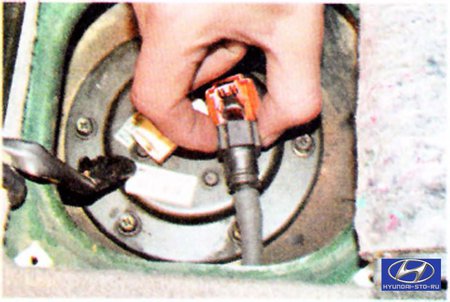

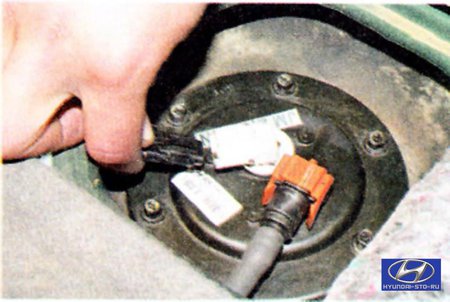

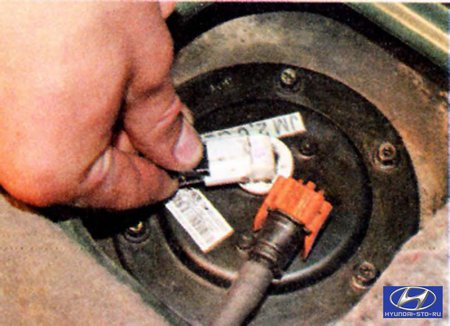

9. ...и отсоедините от топливоприемника колодку жгута проводов.

10. Отожмите два фиксатора и снимите с наконечника шланга топливопровода предохранительную скобу.

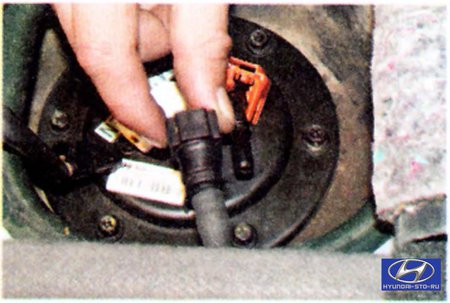

11. Сожмите пластмассовые защелки фиксатора наконечника шланга топливопровода и снимите шланг со штуцера топливоприемника.

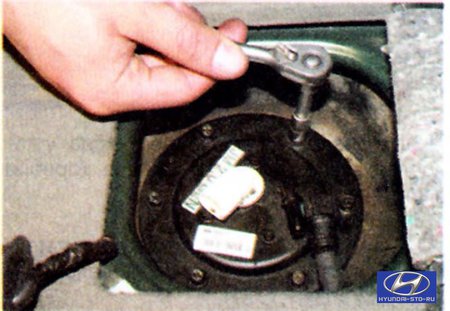

12. Выверните винты крепления топливоприемника...

13. ...и извлеките топливный модуль из топливного бака. Слейте из топливного модуля остатки топлива в заранее подготовленную емкость.

14. Отожмите фиксатор...

15. ...и снимите датчик с кронштейна топливоприемника.

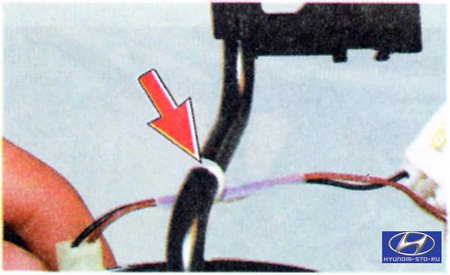

16. Перекусите бокорезами хомут крепления жгута проводов...

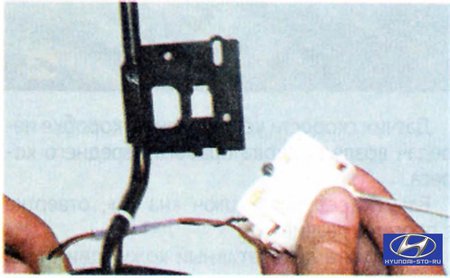

17. ...отсоедините от топливоприемника колодку жгута проводов, сжав фиксатор, и снимите датчик.
18. Для проверки датчика указателя уровня топлива подсоедините тестер в режиме омметра к выводам датчика.
19. Измерьте сопротивление датчика при нижнем положении рычага с поплавком. Сопротивление должно составлять (95,2±1) Ом.
20. Поднимите рычаг с поплавком в крайнее верхнее положение - сопротивление должно уменьшиться до (3,8±1) Ом. Если сопротивление датчика отличается от приведенных значений, то датчик неисправен и его необходимо заменить.
21. Установите детали в порядке, обратном снятию.
