Hyundai Tucson. Передняя подвеска

Особенности конструкции

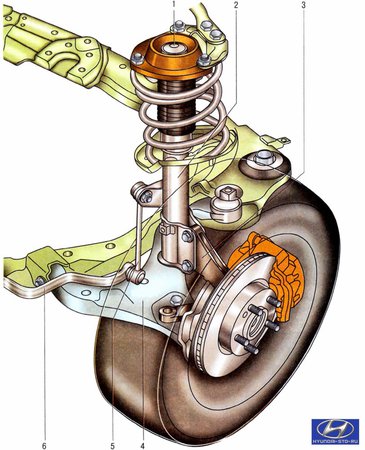

Рис. 7.1. Передняя подвеска (правая сторона): 1 - защитная крышка верхней опоры амортизаторной стойки; 2 - амортизаторная стойка; 3 - поворотный кулак со ступицей; 4 - нижний рычаг; 5 - стойка стабилизатора поперечной устойчивости; 6 - штанга стабилизатора поперечной устойчивости
Передняя подвеска независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и стабилизатором поперечной устойчивости.
Основным элементом передней подвески является телескопическая амортизаторная стойка 2 (рис. 7.1), совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке собраны витая цилиндрическая пружина, буфер сжатия и верхняя опора в сборе с подшипником, через которую передается нагрузка на кузов автомобиля.
Амортизаторная стойка соединена двумя болтами с поворотным кулаком 3. Поворотный кулак, в свою очередь, соединен с нижним рычагом 4 подвески шаровой опорой. Нижние рычаги прикреплены к подрамнику с помощью сайлентблоков задней опоры и резинометаллических втулок передней опоры. Подрамник, в свою очередь, прикреплен к лонжеронам кузова.
Стабилизатор поперечной устойчивости б с установленными на нем резиновыми втулками соединен с подрамником двумя скобами, а с амортизаторными стойками передней подвески - стойками 5 стабилизатора.
Ступицы передних колес установлены в поворотных кулаках 3 на двухрядных радиально-упорных шариковых подшипниках.

Hyundai Tucson. Возможные неисправности передней подвески, их причины и способы устранения

Причина неисправности	Способ устранения
Шум и стук при движении автомобиля
Ослабление крепления к кузову скоб стабилизатора поперечной устойчивости автомобиля и его стоек к нижнему рычагу подвески	Подтяните ослабленные резьбовые соединения
Износ резиновых элементов стабилизатора и его стоек	Замените изношенные детали
Износ резинового элемента верхней опоры амортизаторной стойки	Замените верхнюю опору амортизаторной стойки
Износ нижнего шарового шарнира или шарниров рулевых тяг	Замените изношенные шарниры
Износ подшипников ступиц передних колес или ослабление крепления гайки ступицы	Замените подшипник или подтяните гайку
Поломка пружины передней подвески	Замените пружину
Разрушение буфера сжатия амортизаторной стойки	Замените буфер сжатия
Недопустимый дисбаланс передних колес	Отбалансируйте колеса
Увод автомобиля от прямолинейного движения по горизонтальной дороге
Неодинаковое давление воздуха в шинах	Установите нормальное давление воздуха в шинах
Нарушение углов продольного наклона оси поворота передних колес	Регулировка углов продольного наклона оси поворота передних колес конструкцией автомобиля не предусмотрена. Если значения углов не укладываются в допустимые диапазоны, необходимо подтянуть все крепежные детали передней подвески и заменить поврежденные или изношенные детали, поврежденный кузов отремонтируйте
Нарушение углов развала передних колес	Тоже
Неодинаковая осадка пружин	Замените пружины
Значительная разница в износе протектора шин	Замените изношенную шину
Неравномерная жесткость борта шины	Переставьте шину на другую сторону
Повышенный или неравномерный износ протектора шин
Нарушены схождение и углы установки передних колес	Отрегулируйте схождение и устраните причины нарушения углов установки колес
Повышенный износ нижних шаровых шарниров, шарниров рулевых тяг и сай-лентблоков подвески	Замените изношенные детали
Недопустимый дисбаланс колес	Отбалансируйте колеса
Деформирован кузов или повреждены детали подвески	Отремонтируйте кузов и замените поврежденные детали подвески
Нарушена работа амортизаторной стойки	Замените амортмзаторную стойку
