Хендай Туссан. Снятие, установка катколлектора двигателя G4GC и замена его прокладки

В системе установлен нейтрализатор отработавших газов, объединенный с выпускным коллектором (катколлектор). Возможной причиной выхода из строя катколлектора может быть применение этилированного бензина и нерекомендованных типов моторных масел с повышенным содержанием серы и фосфора.
Между фланцами головки блока цилиндров и катколлектора установлена уплотнительная прокладка из прессованного термостойкого материала, армированного сталью.
Вам потребуются: ключи «на 12», «на 19», «на 22», торцовая головка «на 14».
1. Снимите защиту картера и передний брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).
2. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).
3. Снимите верхний термоэкран катколлектора (см. «Снятие и установка термоэкранов»).

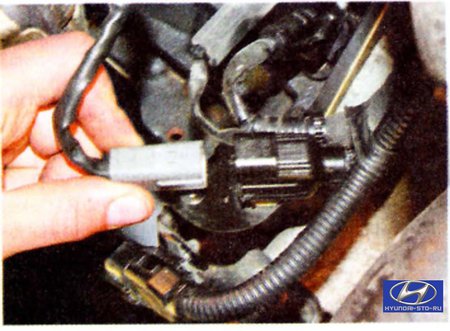

4. Сожмите фиксатор и разъедините колодку жгута проводов управляющего датчика концентрации кислорода, ввернутого в катколлектор.

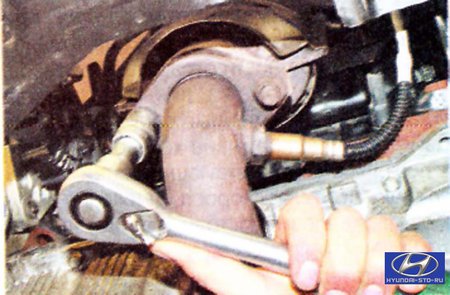

5. Отверните две гайки крепления фланца приемной трубы к катколлектору...

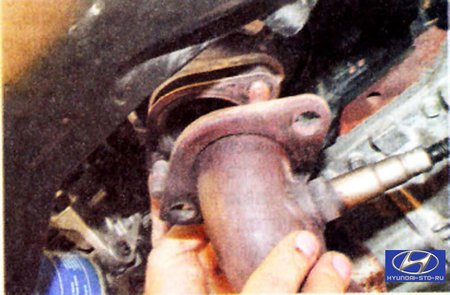

б. ...и разъедините фланцы катколлектора и приемной трубы.

Полезный совет
Перед отворачиванием гаек крепления фланца приемной трубы к катколлектору очистите металлической щеткой от грязи и ржавчины выступающие резьбовые концы шпилек и обработайте их легкопроникающей смазкой, например WD-40.

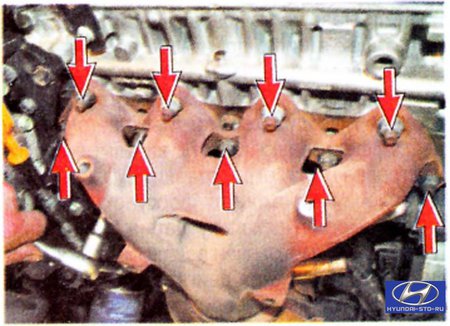

7. Отверните девять гаек крепления катколлектора к головке блока цилиндров.

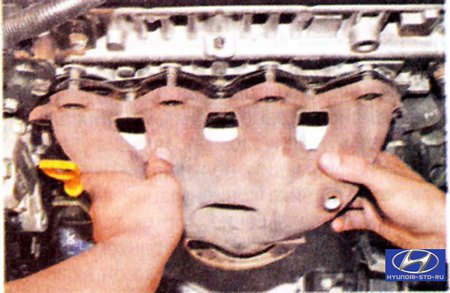

8. Снимите со шпилек головки блока катколлектор...

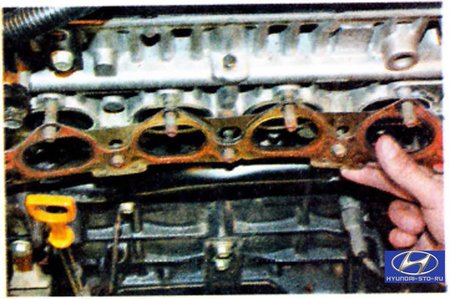

9. ...и установленную под ним прокладку.

Полезный совет
Прокладку катколлектора при каждой разборке соединения заменяйте новой.

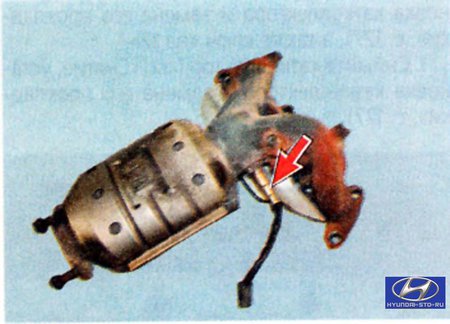

10. Если заменяете катколлектор, а у нового катколлектора нет датчика концентрации кислорода, выверните датчик из снятого катколлектора и установите на новый узел.
11. Установите катколлектор и все снятые детали в порядке, обратном снятию. Гайки крепления катколлектора затягивайте равномерно от центра к краям моментом 43-55 Н-м. Прокладку между фланцами катколлектора и приемной трубы замените новой.
