Хендай Туссан. Снятие и установка декоративного кожуха двигателя G4GC

Для улучшения внешнего вида моторного отсека и для снижения уровня шума на двигатель установлен декоративный пластмассовый кожух. При выполнении большинства работ по ремонту и обслуживанию двигателя этот кожух необходимо снимать.

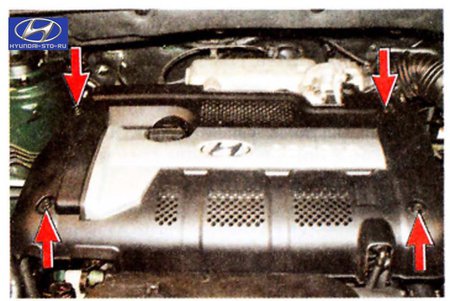

Декоративный кожух закреплен четырьмя болтами, ввернутыми в кронштейны, установленные на двигателе.
Вам потребуется торцовая головка «на 10».

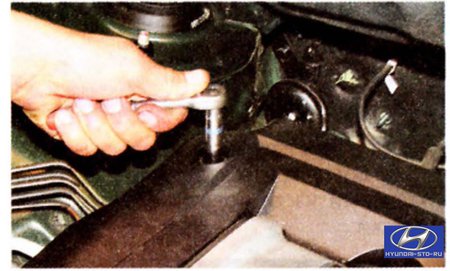

1. Выверните четыре болта крепления декоративного кожуха к кронштейнам на двигателе...

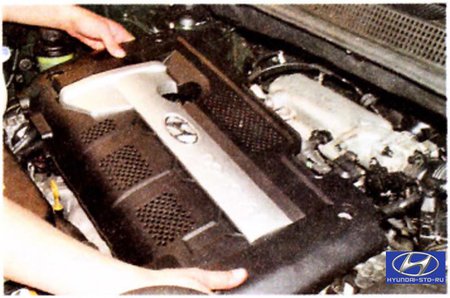

2. ...и снимите кожух.
3. Установите декоративный кожух двигателя в порядке, обратном снятию.

Hyundai Tucson. Проверка компрессии в цилиндрах двигателя G4GC

Компрессия (давление в конце такта сжатия) в цилиндрах - важнейший показатель для диагностики состояния двигателя без его разборки. По ее среднему значению и по разнице значений в отдельных цилиндрах можно с достаточной степенью точности определить степень общего износа деталей шатунно-поршневой группы двигателя, а также выявить неисправности этой группы и деталей клапанного механизма.
Проверяют компрессию специальным прибором - компрессометром, который в настоящее время можно свободно приобрести в крупных магазинах автозапчастей.

Примечание

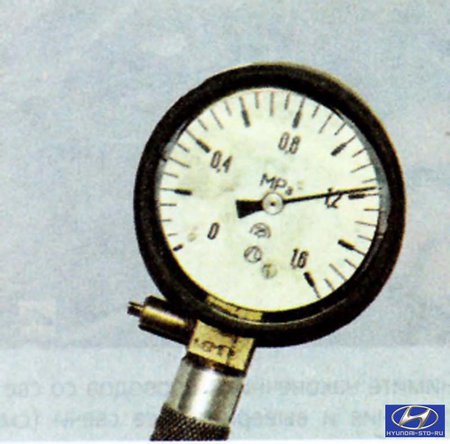

Так выглядит компрессометр, использованный для иллюстрирования. Существуют варианты компрессометров, у которых вместо резьбового штуцера для вворачивания вместо свечи зажигания установлен резиновый наконечник. Такие компрессометры при проверке компрессии просто сильно прижимают к свечному отверстию.

Предупреждение
Важным условием правильности показаний при проверке компрессии являются исправность стартера и его электрических цепей, а также полная заряженность аккумуляторной батареи.

1. Пустите двигатель и прогрейте его до рабочей температуры.
2. Снизьте давление в системе питания двигателя (см. «Снижение давления в системе питания»). Предохранитель цепи топливного насоса в центральный монтажный блок не устанавливайте.

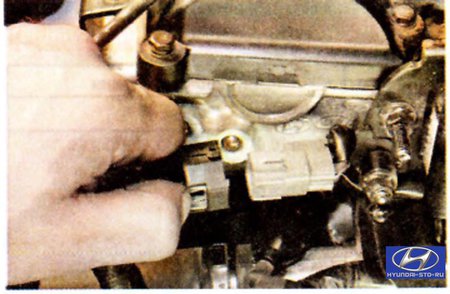

4. Отсоедините колодку жгута низковольтных проводов от катушки зажигания, отключив тем самым систему зажигания.

Предупреждение
Проворачивание двигателя стартером при отсоединенных наконечниках высоковольтных проводов и не-отключенной катушке зажигания может привести к пробою ее высоковольтной цепи.

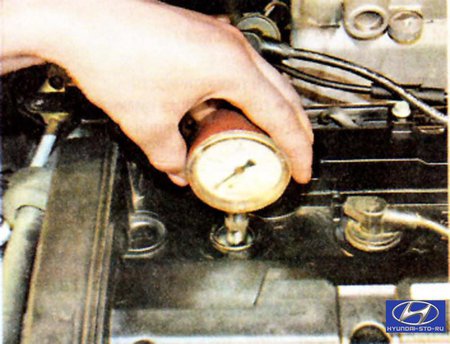

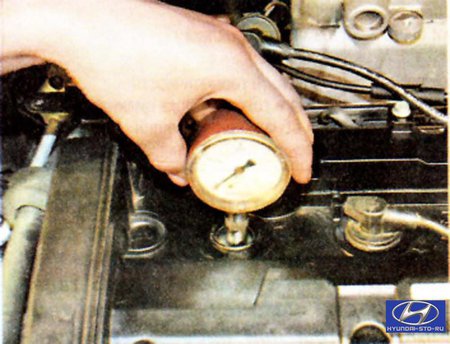

5. Вверните компрессометр в свечное отверстие проверяемого цилиндра.
6. Нажмите на педаль акселератора до упора, чтобы при проворачивании коленчатого вала стартером дроссельная заслонка полностью открылась в режиме продувки цилиндров двигателя.
7. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия.

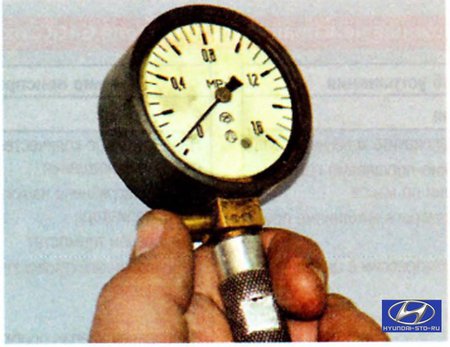

8. Записав показания компрессометра...

9. ...установите его стрелку на ноль, нажав на клапан выпуска воздуха.

10. Повторите операции 5-9 для остальных цилиндров. Номинальное давление должно быть 1,4 МПа. Давление должно быть не ниже 1,2 МПа и не должно отличаться в разных цилиндрах более чем на 0,1 МПа. Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец. Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.

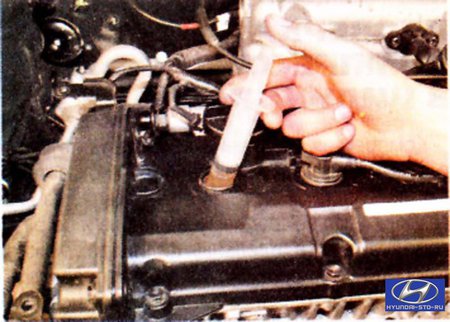

11. Для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 мл чистого моторного масла и вновь измерьте компрессию. Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец. Если же значение компрессии не изменилось, значит, тарелки клапанов неплотно прилегают к их седлам или повреждена прокладка головки блока цилиндров.

Полезный совет
Причину недостаточной компрессии можно выяснить также подачей сжатого воздуха в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора. Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 0,2-0,3 МПа. Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом. Выход (утечка) воздуха через дроссельный узел свидетельствует о нарушении герметичности впускного клапана, а через глушитель — о негерметичности выпускного клапана. При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.
