Great Wall Safe / Deer. СНЯТИЕ И УСТАНОВКА ИСПАРИТЕЛЯ

Вам потребуются: отвертки с плоским и крестообразным лезвием, ключи «на 8», «на 10».

1. Удалите хладагент из системы кондиционирования (см. «Удаление хладагента из системы кондиционирования», с. 277).

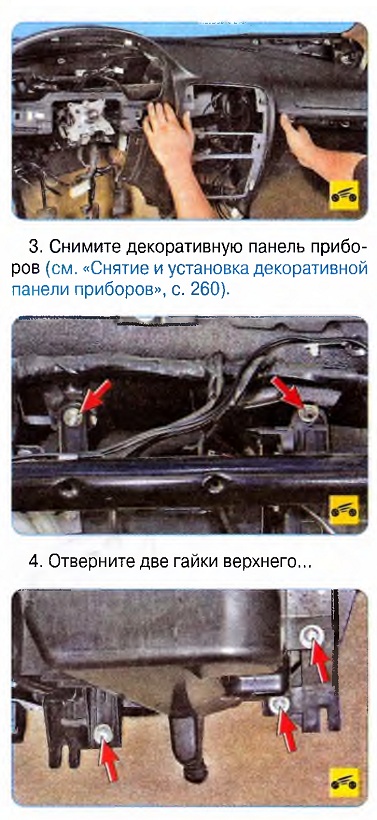

2. В моторном отсеке отверните две гайки крепления фланцев трубопроводов к соединительной пластине испарителя. Аккуратно отведите трубопроводы от испарителя.

5. ...и выверните три винта нижнего крепления кожуха испарителя к моторному щиту.

6. Отсоедините дренажную трубку от сливного патрубка.

7. Отсоедините колодку жгута проводов от термостата и снимите блок испарителя.

8. Аккуратно извлеките из сот испарителя фиксатор крепления датчика термостата и выведите провод с датчиком из специального отверстия.

ПРЕДУПРЕЖДЕНИЕ

При установке датчика термостата на новый испаритель закрепите его в том же месте, что и на старом испарителе.
9. Подденьте отверткой и снимите монтажные фиксаторы крышек испарителя.

10. Разъедините корпус испарителя и извлеките испаритель.

11. Установите испаритель и все снятые детали в порядке, обратном снятию.

12. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.


Рис. 12.7. Испаритель:
