ПАНЕЛЬ ПРИБОРОВ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Панель приборов представляет собой разборную конструкцию, состоящую из декоративной панели и усилителя панели приборов.
Декоративная панель - это формованная пластмассовая деталь, прикрепленная к усилителю панели приборов. Кдекоративной панели прикреплены контрольные приборы, органы управления автомобилем и системой отопления, кондиционирования и вентиляции салона; накладки, закрывающие узлы, расположенные под панелью приборов, или служащие для установки приборов и органов управления; сопла

системы отопления, кондиционирования и вентиляции салона, вещевой ящик со стороны переднего пассажира.


Усилитель панели приборов, в свою очередь, состоит из стальной арматуры, к которой прикреплены рулевая колонка, жгуты проводов и приборы системы электрооборудования автомобиля. Усилитель включен в силовую структуру кузова.

Great Wall Safe / Deer. СНЯТИЕ И УСТАНОВКА ДЕКОРАТИВНОЙ ПАНЕЛИ ПРИБОРОВ

Вам потребуются: отвертки с плоским и крестообразным лезвием, ключи «на 12», «на 14», «на 17».

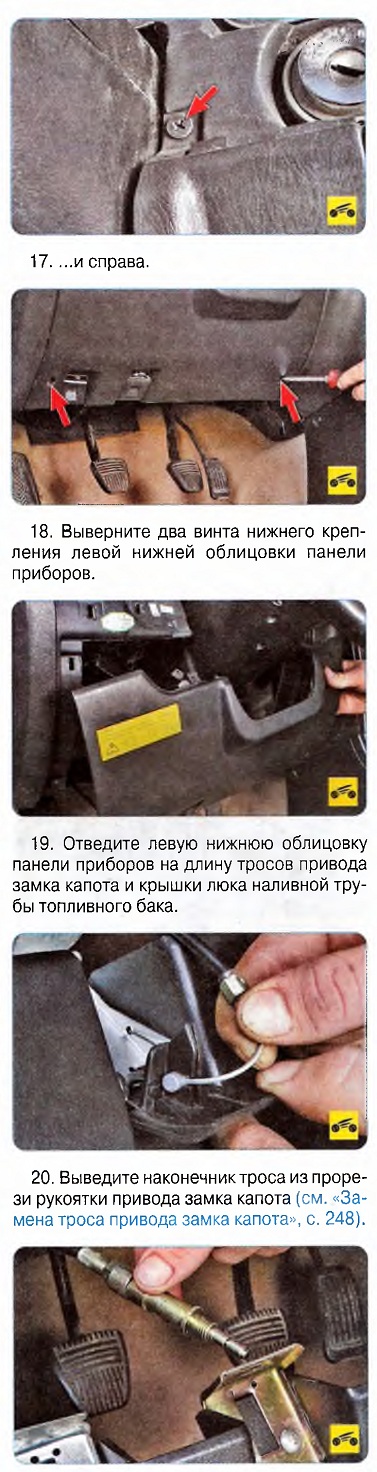

21. Извлеките наконечник троса привода крышки люка наливной трубы топливного

26. Подденьте отверткой и снимите декоративные заглушки винтов крепления пане ли приборов слева и справа.

Так расположены фиксаторы верхнего крепления декоративной панели приборов.
30. Установите панель приборов и все снятые детали в порядке, обратном снятию.
