Great Wall Safe / Deer. АККУМУЛЯТОРНАЯ БАТАРЕЯ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Современный автомобиль насыщен различными потребителями электроэнергии, электронными устройствами, начиная с аудиосистемы и заканчивая электронным блоком управления двигателем. В сырое межсезонье, а особенно зимой, вся автомобильная электрика и электроника, и в первую очередь автомобильная аккумуляторная батарея, держат экзамен на выносливость.

Как показывает практика, если начались проблемы с пуском двигателя в холодное время года и для их решения постоянно приходится подзаряжать аккумуляторную батарею при условии, что генератор исправен и натяжение ремня генератора соответствует норме, а срок эксплуатации аккумуляторной батареи превышает 3 года,

вполне разумно встает вопрос о покупке новой аккумуляторной батареи.

Современные аккумуляторные батареи бывают, как правило, двух видов:

- необслуживаемые в течение всего срока службы;

- малообслуживаемые, требующие доливки дистиллированной воды один-два раза в год.

Из широкого спектра автомобильных аккумуляторов различных производителей, представленных на рынке автомобильных запчастей, выбирать для своего автомобиля с учетом рекомендаций завода-изгото-вителя целесообразно необслуживаемую аккумуляторную батарею.

Необходимо помнить, что при низкой температуре из-за увеличения вязкости моторного масла и ухудшения условий воспламенения топлива мощность, потребляемая стартером при пуске двигателя, возрастает в два-три раза. Время пуска холодного двигателя в сравнении с прогретым в некоторых случаях увеличивается в 10-20 раз. Таким образом, зимой при низкой температуре воздуха предъявляются повышенные требования к стартерным характеристикам аккумуляторной батареи, т.е. к ее способности в течение короткого времени (10 с по ГОСТу) выдавать требуемый ток, необходимый для работы стартера с номинальными оборотами его якоря в холодное время года (-18 'С по ГОСТу).

В табл. 10.5 представлена зависимость емкости аккумуляторной батареи от температуры электролита. Емкость аккумуляторной батареи показана в процентах от той емкости, которую аккумуляторная батарея способна выдать при 25 'С.

Завод-изготовитель устанавливает на автомобиль свинцово-кислотную аккумуляторную батарею номинальным напряжением 12 В, емкостью 62 А-ч.

ПРИМЕЧАНИЕ

Принцип работы свинцово-кислотных аккумуляторов основан на электрохимических реакциях свинца и диоксида свинца в сернокислотной среде. Во время разряда происходит восстановление диоксида свинца на катоде и окисление свинца на аноде. При заряде протекают обратные реакции, к которым в конце заряда добавляется реакция электролиза воды, сопровождающаяся выделением кислорода на положительном электроде и водорода - на отрицательном.
Элемент свинцово-кислотной аккумуляторной батареи состоит из положительных и отрицательных электродов, сепараторов (разделительных решеток) и электролита.

Таблица 10.5

ЗАВИСИМОСТЬ ЕМКОСТИ АККУМУЛЯТОРНОЙ БАТАРЕИ ОТ ТЕМПЕРАТУРЫ ЭЛЕКТРОЛИТА


Положительные электроды представляют собой свинцовую решетку, в которой активным веществом является перекись свинца (РЬОг). Отрицательные электроды также представляют собой свинцовую решетку с губчатым свинцом в качестве активного вещества. На практике в свинец решеток добавляют 1-2% сурьмы для повышения механической прочности. В настоящее время в качестве легирующего компонента используются соли кальция в обеих пластинах или только в положительных (гибридная технология). Электроды погружены в электролит, состоящий из водного раствора серной кислоты (H2SO4). Наибольшая проводимость этого раствора при комнатной температуре (что означает наименьшее внутреннее сопротивление и наименьшие внутренние потери) достигается при его плотности 1,26 г/см3. Однако на практике в районах с холодным климатом применяются и более высокие концентрации серной кислоты - до 1,29-1,31 г/см3. Это делается потому, что при разряде свинцово-кислотного аккумулятора плотность электролита падает и температура его замерзания становится выше и разряженный аккумулятор может не выдержать холода.

В новых конструкциях аккумуляторных батарей свинцовые пластины (решетки) заменяют вспененным карбоном, покрытым тонкой свинцовой пленкой, а жидкий электролит желируют силикагелем до пастообразного состояния. Используя меньшее количество свинца и распределив его по большой площади, батарею делают не только более компактной и легкой, но и значительно более эффективной: помимо большего КПД, заряжается она значительно быстрее аккумуляторов предыдущих поколений.


Элементы батареи расположены в полипропиленовом моноблоке (корпусе) 5 (рис. 10.5) и закрыты общей крышкой 1, неразделимо соединенной с моноблоком. Два вентиляционных отверстия по бокам батареи в верхней части обеспечивают выход наружу небольшого количества газа, образующегося в ней.

В крышку батареи может быть вмонтирован индикатор 6 плотности электролита, показания которого учитывают температуру батареи. Возможны три варианта показаний индикатора:

- зеленая точка - батарея заряжена;

- темный индикатор без зеленой точки -батарея частично разряжена, пуск двигателя затруднен или невозможен;

- прозрачный или светло-желтый индикатор - чрезмерное понижение уровня электролита вследствие длительного перезаряда аккумуляторной батареи или ее естественного износа.
ПРИМЕЧАНИЕ_

Вместо штатной необслуживаемой батареи можно установить любую аналогичную по емкости и монтажным размерам батарею других производителей. В этом случае используйте и обслуживайте батарею в соответствии с приложенной к ней инструкцией.

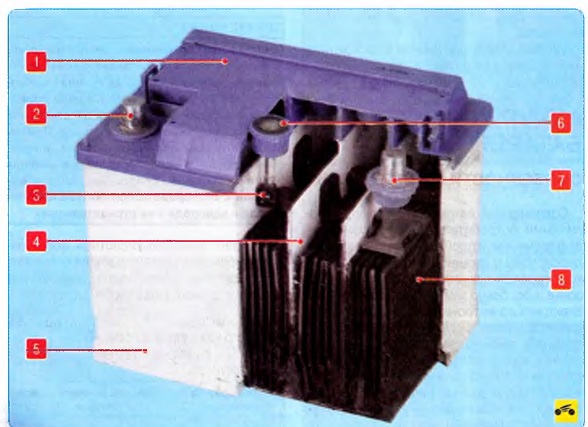

Рис. 10.5. Устройство аккумуляторной батареи: 1 - общая крышка; 2 - клемма «минус»; 3 - поплавок индикатора плотности; 4 - перегородки элементов; 5 - моноблок (корпус); 6 - индикатор плотности электролита; 7 - клемма «плюс»; 8 - элемент аккумуляторной батареи
