ОСОБЕННОСТИ КОНСТРУКЦИИ

Раздаточная коробка (рис. 6.4) предназначена для изменения крутящего момента по величине и распределению его между передним и задним ведущими мостами. На автомобилях Great Wall Safe/Deer установлена двухступенчатая раздаточная коробка с понижающей передачей. В зависимости от комплектации управление (сервопривод) режимами работы раздаточной

коробки может быть как механическим, так и электрическим.

Раздаточная коробка соединена с коробкой передач болтами.

Рис. 6.4. Раздаточная коробка: 1 - входной вал раздаточной коробки; 2 - передняя часть картера раздаточной коробки; 3 - задняя часть картера раздаточной коробки; 4 - фланец привода редуктора привода задних колес; 5 - фланец привода редуктора привода передних колес; 6 - вентиляционный клапан; 7 - задняя крышка коробки передач

ПРОВЕРКА УРОВНЯ, ДОЛИВКА И ЗАМЕНА МАСЛА В РАЗДАТОЧНОЙ КОРОБКЕ

Вам потребуются: ключ «на 24», шприц, широкая емкость для слива масла, обтирочная ткань.

Проверяйте уровень масла в раздаточной коробке и заменяйте его согласно регламенту технического обслуживания автомобиля (см. табл. 4.1). Однако иногда необходимость замены масла может возникнуть раньше, например, при переходе на масло другой вязкости, при ремонте раздаточной коробки и т.п.

ПОЛЕЗНЫЙ СОВЕТ

Сливать масло рекомендуется в течение 15 мин после поездки, пока оно не остыло и обладает хорошей текучестью.

ПРИМЕЧАНИЕ

Работу по проверке уровня и замене масла в раздаточной коробке удобнее выполнять на подъемнике или смотровой канаве.

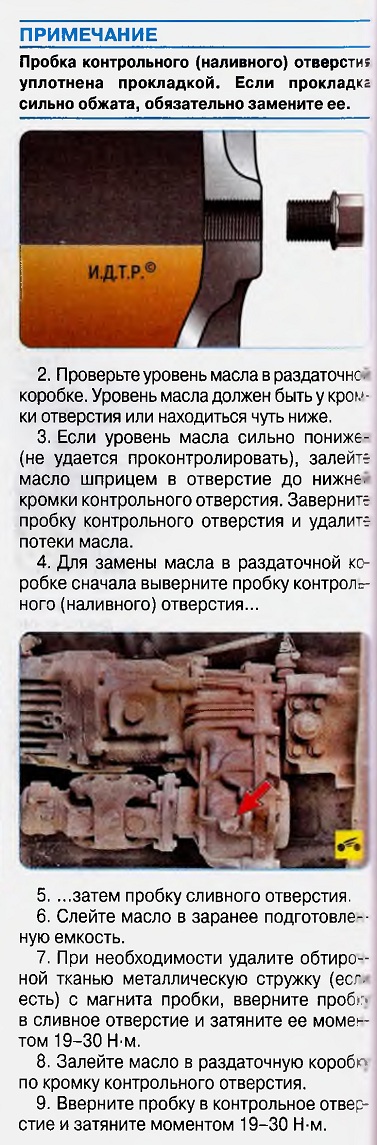

1. Ослабьте затяжку пробки контрольного (наливного) отверстия и извлеките пробку.
