Great Wall Safe / Deer. СНЯТИЕ И УСТАНОВКА ТОПЛИВНОГО БАКА ДВИГАТЕЛЯ GW491QE

Вам потребуются: торцовая головка «на 10», ключи «на 13», «на 16», пассатижи, опора, отвертки с плоским и крестообразным лезвием, бородок, молоток.

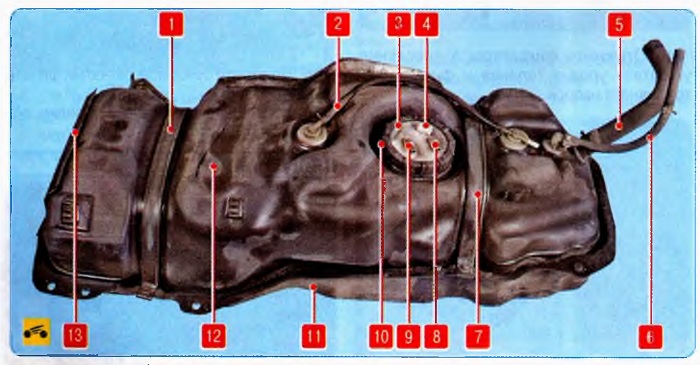

Рис. 5.11. Топливный бак: 1,7 - хомуты крепления топливного бака; 2 - промежуточный шланг подвода паров топлива к адсорберу; 3 - топливный модуль; 4 - разъем топливного модуля; 5 - шланг наливной трубы; б - шланг сапуна топливного бака; 8 - штуцер обратного шланга топливного модуля; 9 - штуцер шланга подачи топлива; 10 - прижимное кольцо топливного модуля; 11 - поддон топливного бака; 12 - топливный бак; 13 - защитный экран топливного бака

При обнаружении течи топлива в баке рекомендуется заменить бак. Если сетка топливного насоса часто засоряется, снимите и промойте бак.

1. Снизьте давление в системе питания (см. «Снижение давления в системе питания», с. 106).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

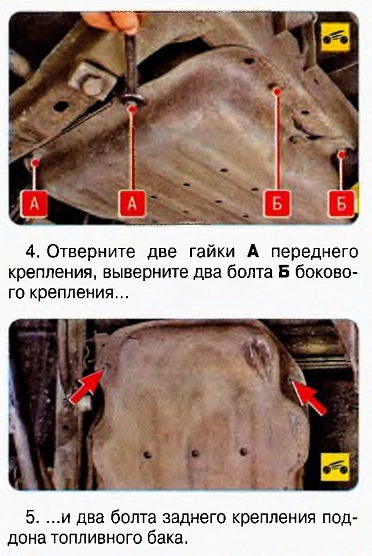

3. Установите опору под поддон топливного бака.

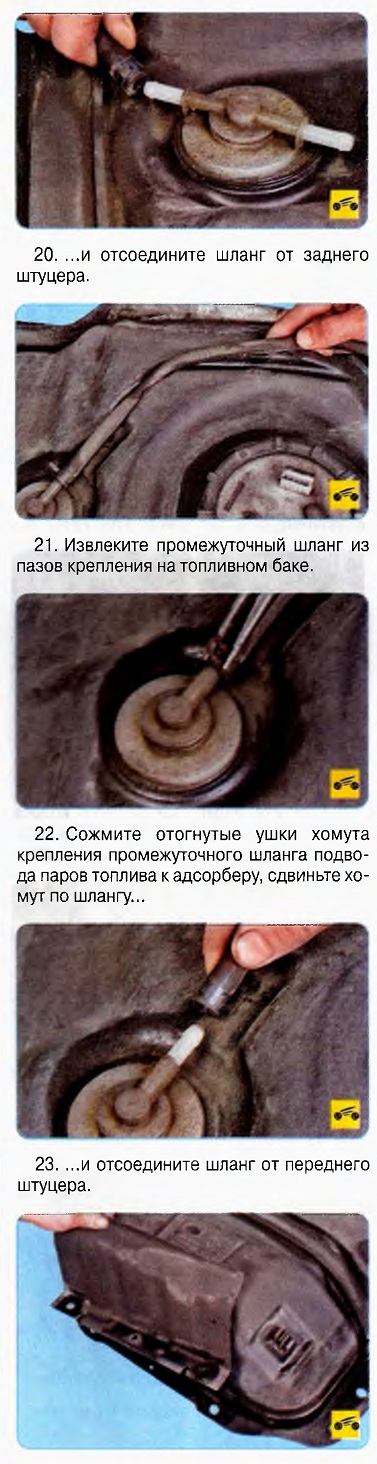

19. Сожмите отогнутые ушки хомута крепления промежуточного шланга подво-да паров топлива к адсорберу, сдвиньте хомут по шлангу...

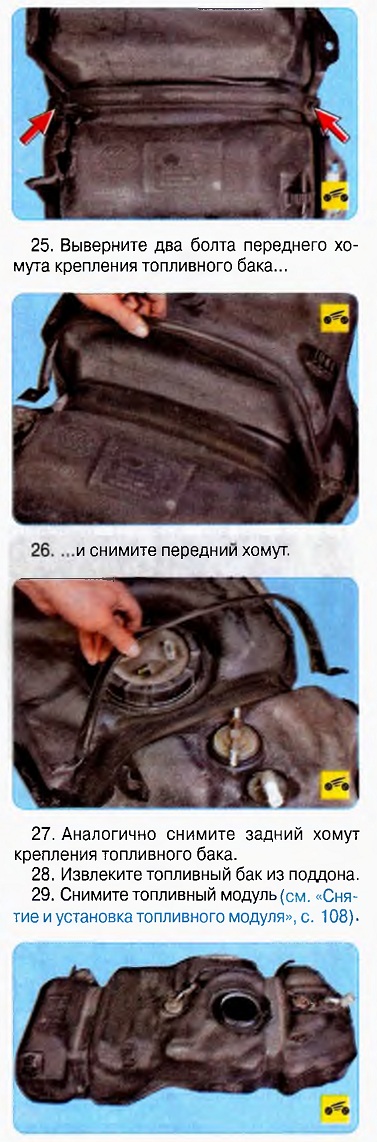

24. Выверните болт крепления и снимите защитный экран топливного бака.

30. Установите топливный бак и все детали в порядке, обратном снятию.
