ОРГАНЫ УПРАВЛЕНИЯ

Расположение органов управления соответствует нормам и правилам по безопасности ЕЭК ООН. Для удобства пользования на ручки, кнопки и контрольные приборы, расположенные на панели приборов и других дополнительных панелях управления, нанесены символы их функционального назначения.

Great Wall Safe / Deer. ПАНЕЛЬ ПРИБОРОВ - ЧАСТЬ 1

ПРИМЕЧАНИЕ

В данном подразделе рассмотрена панель приборов автомобиля Great Wall Safe. Неко-


торые блоки, клавиши и выключатели на панели приборов автомобиля Great Wall Deer расположены иначе, однако назначение и принцип их работы аналогичен.
На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (рис. 1.9).


Рис. 1.9. Панель приборов и органы управления

1, 11 - боковые сопла системы отопления, кондиционирования и вентиляции. Предназначены для направления потока воздуха из отопителя, кондиционера и системы вентиляции (см. «Отопление, кондиционирование и вентиляция салона», с. 21).

2 - переключатель наружного освещения и указателей поворота (левый

подрулевой переключатель) работает в следующих режимах:

- режим включения указателей поворота.

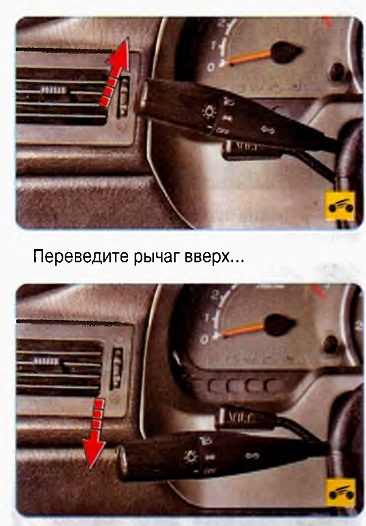

...или вниз до включения указателей поворота. При перемещении рычага вверх или вниз в комбинации приборов начинает мигать сигнализатор 2 левого указателя поворота или сигнализатор 4 правого указателя поворота (см. рис. 1.12). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать


на рычаг в направлении вверх или вниз только до момента ощутимого сопротивления, не фиксируя рычаг. При отпускании рычаг вернется в исходное положение;

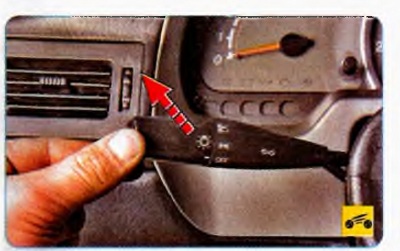

- режим переключения ближнего/дальнего света фар. Для того чтобы переключить свет фар с ближнего на дальний...

...переместите рычаг по направлению от рулевого колеса - в комбинации приборов загорится сигнализатор 15 (см. рис. 1.12) включения дальнего света фар;

- режим включения света фар. Чтобы включить свет в фарах, поверните рукоятку А (см. выше) рычага переключателя вокруг ее оси. В режиме включения света фар переключатель может занимать три положения:

Для сигнализации дальним светом фар нажмите на рычаг переключателя по направлению к рулевому колесу.
3 - комбинация приборов (см. «Комбинация приборов», с. 19).
