Свет фар проверяйте и регулируйте на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 10.9. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на вашем автомобиле высоту центров фар от пола. Это будет расстояние h на экране. Измерьте расстояние между центрами фар. Это будет расстояние WL.

4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

5. Включите ближний сеет.

6. Закройте правую фару непрозрачным материалом.

7. Откройте капот и установите его на упор.

Рис. 10.9. Регулировка света фар

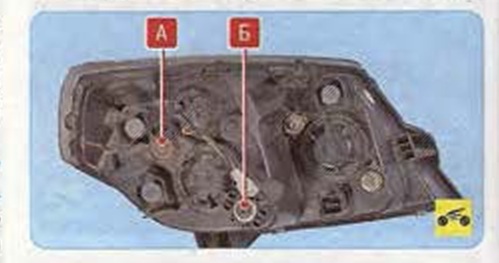

8. Вращая регулировочные винты (для наглядности показано на снятой блок-фа-ре) левой (по ходу движения автомобиля) фары, отрегулируйте положение на экране светового пятна по горизонтали (винтом А) и вертикали (винтом Б), если расположение световых пятен не соответствует рисунку.

9. Правую фару регулируйте аналогично.

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
ПРИМЕЧАНИЕ

Дальний свет фар регулируют аналогично. Правильное расположение светового пятна показано на рис. 10.10. Вращая регулировочные винты (для наглядности показано на снятой блок-фаре) левой (по направлению движения автомобиля) фары, отрегулируйте положение на экране светового пятна по горизонтали (винтом А) и вертикали (винтом Б), если расположение световых пятен не соответствует рисунку.
